手动变速箱换挡连杆结构设计

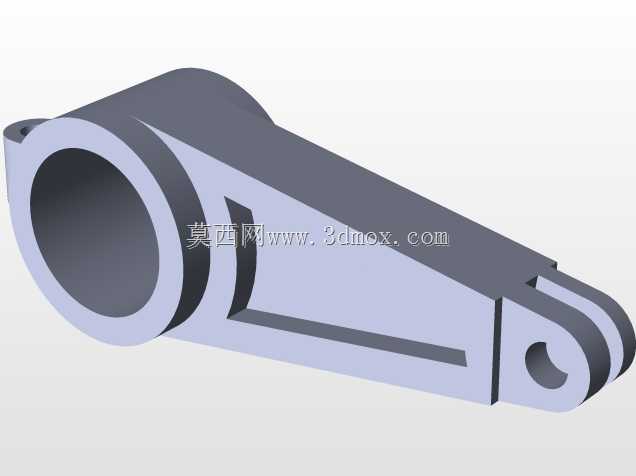

　　该换挡连杆作为手动变速箱操纵系统的核心传力构件，主要应用于乘用车辆、轻型商用车的手动换挡机构中，承担将驾驶舱换挡手柄的操作力传递至变速箱拨叉轴的核心作用，直接决定换挡操作的手感清晰度与挡位切换的可靠性。从结构设计来看，构件一端采用大尺寸带衬套安装孔结构，孔内预留衬套压装余量，可通过销轴与换挡摇臂基座形成铰接配合，铰接处的环形凸台结构经过加厚处理，能够承受换挡过程中反复交变的径向载荷，避免长期使用后出现铰接孔磨损松旷的问题。杆身采用变截面斜置加强筋设计，在控制整体构件重量的前提下，大幅提升杆身的抗弯与抗扭刚度，避免换挡力传递过程中杆身出现弹性形变导致的挡位虚位，筋条的走向完全贴合换挡过程中的力传递路径，最大化材料利用率。

　　构件另一端采用叉形双耳铰接结构，叉耳处开设同轴销孔，可与换挡拨叉摇臂形成铰接连接，叉耳内侧预留拨叉摇臂的摆动间隙，避免运动过程中出现干涉卡滞，销孔边缘设计有倒角，方便装配时销轴的导入，同时减少应力集中风险。从安装边界来看，大端铰接孔的轴线与小端叉耳销孔的轴线呈固定空间夹角，该角度经过换挡行程匹配计算，能够保证换挡手柄的操作行程处于符合人机工程的合理区间，杆身的外轮廓所有运动包络面均与周边变速箱壳体、操纵拉索等部件预留足够安全间隙，避免换挡全行程中出现磕碰干涉。设计过程中针对铰接部位的耐磨性能做了专项优化，大端孔与小端销孔的表面粗糙度要求控制在合理区间，既保证衬套压装后的贴合度，又能降低铰接转动时的摩擦阻力，让换挡操作更顺滑。

　　杆身的过渡区域均采用圆角过渡，避免应力集中导致的构件疲劳断裂，能够承受数十万次换挡循环的交变载荷而不出现失效。该构件的尺寸链设计充分考虑了装配公差累积，各安装孔的位置度公差严格控制，保证装配后换挡机构的传动精度，避免出现挡位难挂、脱挡等问题。
