叉型铰接连接头机械结构设计

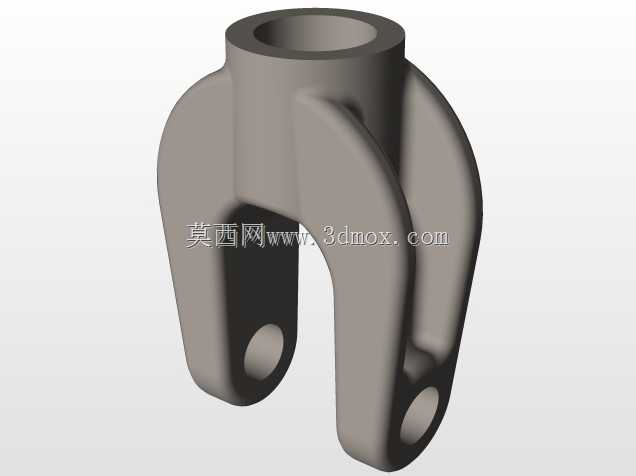

　　这类叉型铰接连接头是机械传动系统里十分常见的传力构件，日常在工程机械的拉杆机构、农用设备的悬挂连接、输送线的张紧调节组件、工业设备的连杆传动单元里都能见到它的身影，核心作用是实现两个构件之间的铰接传动，允许被连接件在一定角度范围内相对摆动，同时传递轴向的拉压载荷，避免刚性连接带来的应力集中问题。从结构设计来看，上端的圆柱通孔用于和主杆件实现同轴套接，可采用过盈配合或者穿设销轴的方式完成固定，孔壁的厚度经过载荷校核，能够满足常规工况下的拉压载荷传递需求，不会出现孔口撕裂或者变形的问题。下端的两个叉臂采用对称式布局，每个叉臂上都加工有同轴的销孔，用于穿装铰接销轴，和配套的连接耳片实现铰接配合，两个叉臂的间距经过精准控制，

　　既能够保证配套耳片顺利装入，又不会因为间隙过大导致铰接过程中出现径向窜动，影响传动精度。叉臂和上端筒体的过渡位置采用了大圆弧过渡结构，没有尖锐的应力集中棱角，这一设计是为了避免在交变载荷作用下，过渡位置出现疲劳裂纹，延长构件的整体使用寿命，同时圆弧过渡也能降低铸造或者锻造加工过程中的工艺难度，减少毛坯缺陷的产生概率。从安装边界来看，上端筒体的外径尺寸适配常规标准规格的圆管杆件，不需要额外加工异形连接面就可以完成装配，下端叉臂的开合角度覆盖了常用的铰接摆动范围，在±25度的摆动区间内不会出现结构干涉，两个销孔的同轴度公差控制在合理范围内，能够保证销轴穿装后转动顺畅，不会出现卡滞或者偏磨的问题。在实际选型应用中，

　　这类构件需要根据传递的额定载荷匹配对应的材质，常规轻载工况可以采用普通碳素钢铸造后做表面防锈处理，中载或者有冲击载荷的工况则需要采用合金结构钢锻造后做调质处理，销孔位置还可以根据需求加装衬套，降低铰接转动过程中的磨损，后期维护时只需要更换衬套和销轴即可，不需要整体更换接头，能够有效降低设备的维护成本。建模过程中需要重点保证两个叉臂销孔的同轴度，以及上端筒体轴线和销孔轴线的垂直度，否则装配后会出现铰接转动卡滞、载荷分布不均的问题，直接影响整套连杆机构的运行稳定性。
