带加强筋法兰式安装支撑座结构设计

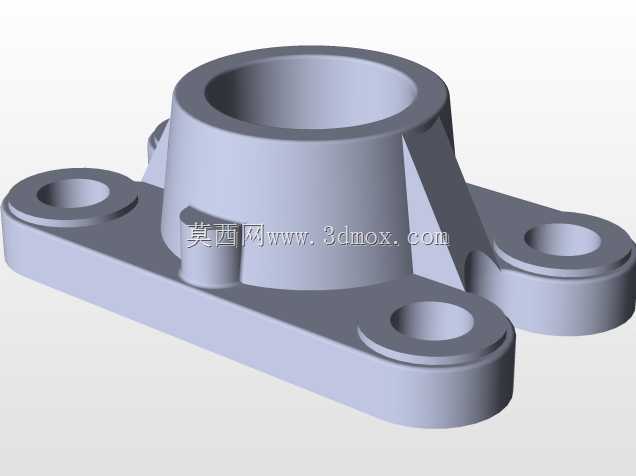

　　这类带三角加强筋的法兰式支撑座，常应用在气动管路布设、小型液压支路固定、传感器安装工位的支撑场景中，核心作用是为垂直布设的柱状构件提供稳定的安装基准，抵消设备运行中产生的径向振动与轴向载荷，避免连接部位出现应力疲劳断裂。从结构设计逻辑来看，主体采用中空筒身作为核心承力段，筒壁厚度根据常规工况下的侧向载荷取值，既保证穿装杆件或管路时的配合公差，也能避免壁厚过大带来的材料冗余。底部的安装法兰采用三耳式布局，三个安装孔呈120度左右的夹角分布，相比整圈法兰结构，在保证安装稳定性的前提下大幅削减了结构重量，每个安装孔位都做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会突出安装面干涉其他构件排布，同时沉台结构也能增大螺栓与法兰面的接触面积，

　　降低长期受载下的接触面压溃风险。筒身与法兰连接位置设置的三道三角加强筋，分别对应三个安装耳的位置，筋板的厚度从筒身根部向法兰边缘逐步过渡，能够将筒身承受的侧向载荷直接传导到三个安装固定点，避免筒身与法兰连接的直角位置出现应力集中，实际工况下即便承受频繁的侧向冲击，也不会在焊缝或一体成型的转角位置产生裂纹。从安装边界来看，法兰底部为完全平整的加工面，安装时需要贴合对应的设备安装基面，基面的平面度公差需要控制在合理范围内，避免安装时法兰受迫变形导致筒身轴线偏移，影响穿装构件的同轴度。三个安装孔的中心距按照通用安装跨距设计，适配常规的M6-M8规格紧固螺栓，安装时不需要额外加工转接板，可以直接固定在型材架、设备壳体或者预制安装平台上。

　　筒身的内孔直径按照常用的杆件、管路外径做适配设计，内孔表面的粗糙度满足过渡配合要求，穿装构件后可以通过侧壁的顶丝孔做径向锁紧，防止构件在筒身内出现窜动。这类结构在设计时没有采用复杂的曲面造型，所有转角位置都做了合理的圆角过渡，不管是采用机加工一体成型、铸造成型还是3D打印试制，都能较低的加工成本实现，同时结构的受力路径清晰，没有冗余的受力薄弱点，在轻工自动化设备、小型实验装置、流体管路布设场景中都能适配，日常维护时只需要检查固定螺栓的预紧力，不需要额外做特殊的养护，结构可靠性能够满足长期连续运行的工况要求。
