双啮合联动齿轮传动组件结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:601674
  • 双啮合联动齿轮传动组件结构设计
  • 双啮合联动齿轮传动组件结构设计
  • 双啮合联动齿轮传动组件结构设计
  • 双啮合联动齿轮传动组件结构设计
  • 双啮合联动齿轮传动组件结构设计

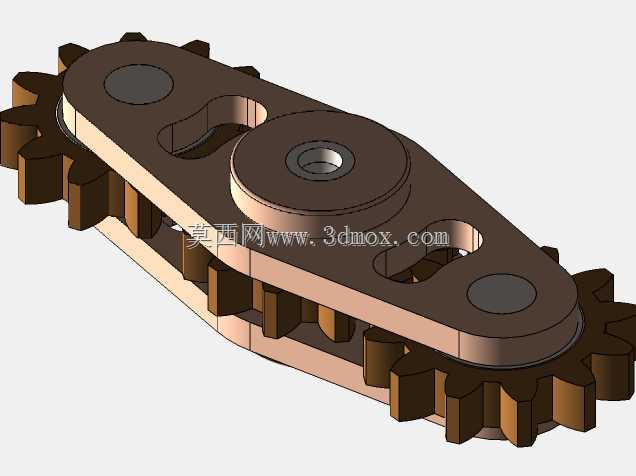

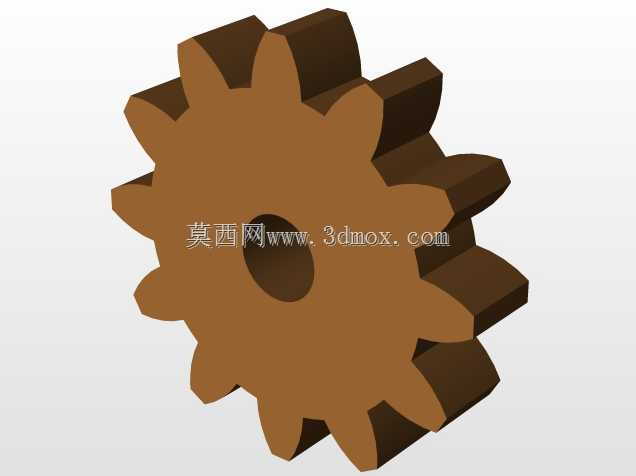

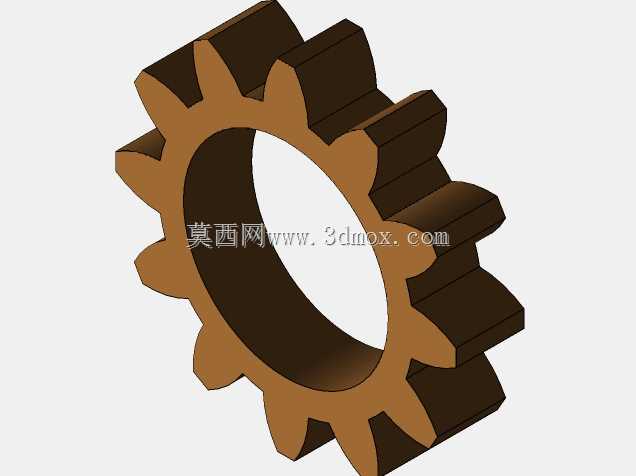

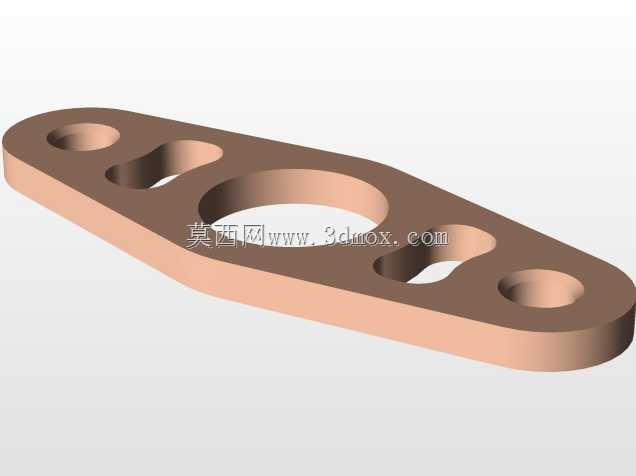

  这套齿轮传动组件采用双齿轮同轴联动的夹板式布局,核心功能是在紧凑安装空间内实现定传动比的扭矩传递,常见于小型自动化设备的间歇送进机构、精密仪器的力矩输出端、轻工包装设备的同步驱动单元中,也可作为教学演示教具直观展示外啮合齿轮的运动规律。从结构设计逻辑来看,两片外齿轮分别布置在层叠夹板的两侧,通过中间的连接轴实现同步转动,夹板上开设的异形镂空槽一方面用于减轻整体自重,降低运动过程中的惯量冲击,另一方面预留了其他联动构件的安装避让空间,避免相邻传动件在运转过程中发生干涉。夹板两端设置的圆形沉孔用于安装固定转轴,沉孔的同轴度公差需要控制在0.02mm以内,保证齿轮转动时不会出现径向窜动,降低齿面的偏磨风险。齿形采用标准渐开线圆柱直齿设计,

  齿顶高系数取1,压力角为20°,啮合侧隙控制在0.01-0.03mm区间,既可以保证传动过程中无卡滞,也能避免侧隙过大带来的回程误差,适配正反转频繁切换的传动场景。安装边界方面,组件整体厚度由两层夹板与单侧齿轮的厚度叠加决定,安装时需要保证转轴与安装基面的垂直度,齿面啮合区域的接触斑点沿齿高方向不小于40%,沿齿长方向不小于50%,才能保证负载运转时的传动平稳性。在实际设备选型适配时,需要根据传递扭矩的大小调整齿轮模数与齿宽,小模数版本适配低负载的精密仪器驱动场景,大模数版本可适配小型输送设备的动力传递需求,夹板上的安装孔位可根据实际安装需求做位置调整,不需要改动核心的齿轮啮合参数即可适配不同的安装基面。日常维护时只需定期在齿面涂抹润滑脂,清理啮合间隙内的杂物,即可保证长期稳定运转,不需要额外的复杂维护工序。
