带防滑纹理便携饮用塑料水瓶结构设计

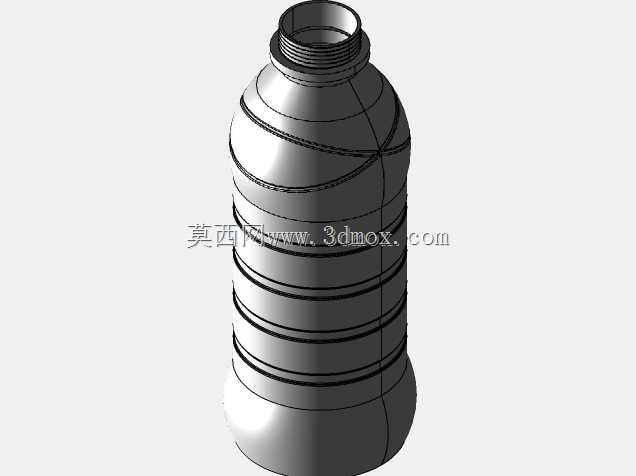

　　这款水瓶的结构设计首先围绕日常手持携带的使用场景展开，瓶身主体采用收腰适配人手握持的弧度，侧壁设置多道环形凹凸防滑筋，筋条高度控制在1.2mm，既不会过度增加瓶身壁厚造成原料浪费，又能在手部沾水或者佩戴薄手套操作时提供足够的静摩擦力，避免拧开瓶盖或者持握饮水时出现滑脱问题。瓶口采用标准三角螺纹结构，螺纹导程3mm，牙型角60度，配合常规瓶盖的密封垫圈可以实现0.2MPa以内的静水压密封，满足常温饮品盛装的防漏要求，瓶口端面做了0.5mm的圆角过渡，避免饮用时接触口部出现锐边刮蹭的不适感。瓶底设计有内凹的支撑脚结构，五个均匀分布的弧形支撑凸台高度为3mm，既可以让瓶身放置在不平整的桌面时保持稳定，减少倾倒概率，

　　又能在吹塑成型过程中平衡瓶底的料流分布，避免底部出现壁厚不均导致的应力开裂问题。从设计思路上看，这款水瓶没有采用过度复杂的曲面造型，整体轮廓以顺滑的回转面为基础，仅在握持区域做局部的纹理和弧度调整，一方面可以降低吹塑模具的加工难度，减少模具型腔的抛光工作量，另一方面也能让瓶身的脱模斜度控制在1度以内，保证成型后瓶身的外观一致性，不会出现脱模拉伤的痕迹。在尺寸边界上，瓶身总高度控制在230mm，最大瓶身直径66mm，刚好可以适配常规车载杯架、背包侧袋的安装尺寸，不会出现放置时卡滞或者过松晃动的问题，瓶口内径28mm，既可以满足常规冰块、果粒的投放需求，也能适配市面上多数通用运动瓶盖、直饮瓶盖的替换安装。

　　瓶身的壁厚从瓶口到瓶底做渐变处理，瓶口区域壁厚2mm，保证螺纹连接的结构强度，瓶身主体壁厚0.8mm，在满足盛装液体的结构刚度要求前提下尽可能降低原料用量，瓶底区域壁厚1.5mm，抵消放置时的冲击载荷，即使从1米高度自由坠落到水泥地面，也不会出现底部开裂漏液的问题。整体结构没有多余的装饰性凸起，所有曲面过渡都做了R2以上的圆角处理，避免应力集中的同时，也方便使用后的清洗操作，不会出现清洁死角残留污渍的问题。
