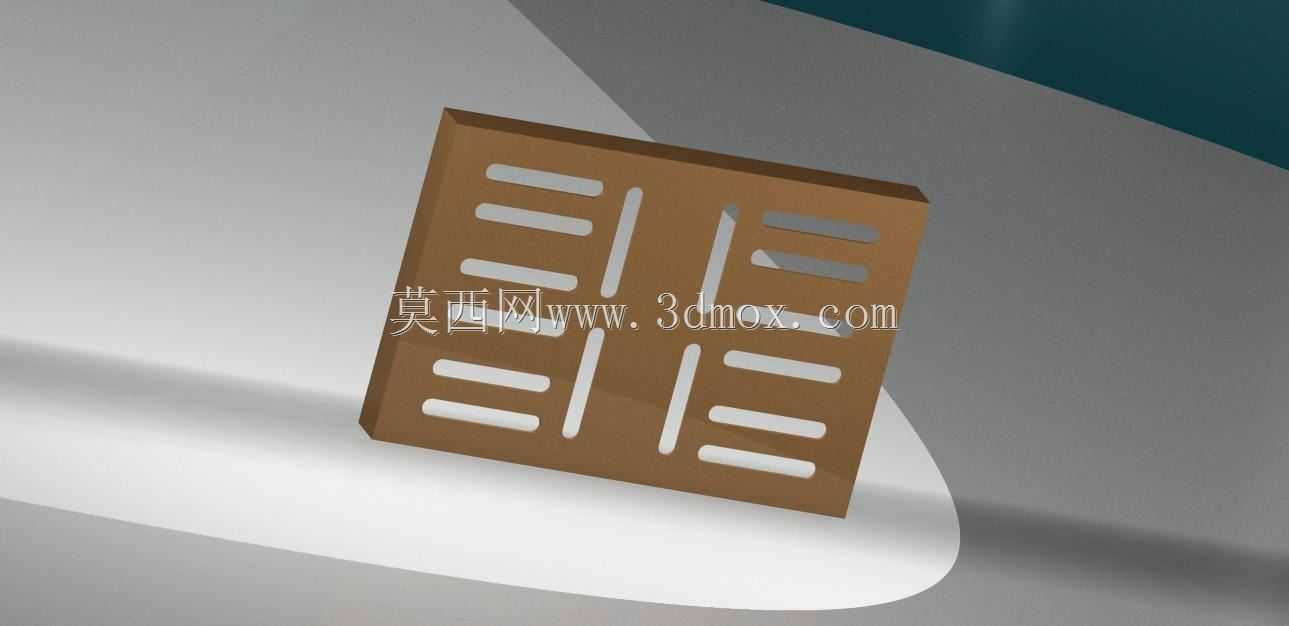

方形格栅式传感器配套通风盖板结构

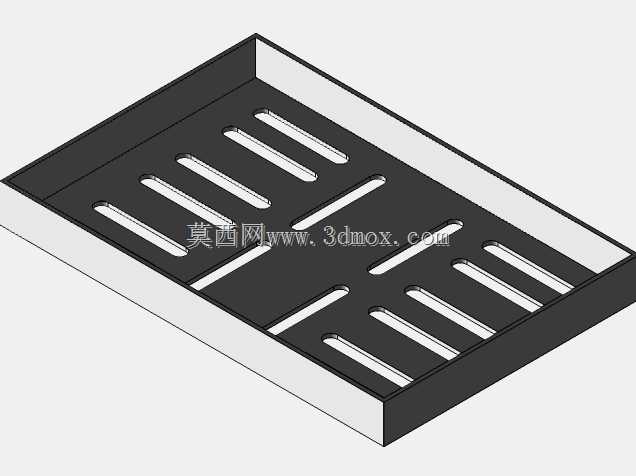

　　这款方形格栅通风盖板，主要适配各类外置安装的工业传感器防护壳体，在传感器户外部署、设备舱内嵌安装的场景中承担核心的气流交换与异物阻隔作用。日常工况下，传感器持续运行会产生稳态热损耗，密闭壳体内容易积聚热量导致元件温漂，直接影响检测精度，这款盖板的多组长条格栅开孔，能够在不破坏壳体整体防护等级的前提下，形成稳定的对流通道，让壳体内的热空气顺着格栅缝隙自然排出，避免局部积热。从结构设计来看，整体采用正方形薄型板状构型，边缘做了微小的倒角处理，既可以避免安装时锐边划伤操作人员，也能在嵌入壳体安装槽时起到导向作用，降低装配对位的难度。格栅采用对称式布局，四组平行长槽分别沿正方形的四个边方向排布，中心区域预留十字形的实体加强筋，

　　这种设计一方面让各个方向的进排气阻力保持一致，不会因为气流方向单一导致壳体内出现散热死角，另一方面十字加强筋能够弥补开槽带来的板材刚度损失，避免盖板在受到外力挤压、温度交变产生形变时出现翘曲，保证安装后和壳体贴合面的密封性。在安装边界设计上，盖板的厚度控制在适配常规传感器壳体的壁厚范围，安装时可以直接嵌入壳体预设的卡槽内，不需要额外设计复杂的连接结构，边缘的配合公差按照小间隙配合设定，既能够保证装配顺畅，也能避免缝隙过大导致粉尘、飞溅液滴直接侵入壳体内部。格栅的开槽宽度经过针对性设计，既保证足够的通风通流面积，又能阻挡常规工况下的大颗粒粉尘、碎屑进入壳体内，不会出现异物掉落触碰传感器内部电路板的问题。实际选型适配时，

　　需要注意核对壳体安装槽的内框尺寸，保证盖板的外轮廓尺寸和卡槽尺寸匹配，避免出现安装后松动脱落的问题；同时要确认安装面的平整度，若壳体卡槽存在形变，需要先修整卡槽再进行装配，防止盖板安装后出现局部缝隙，影响防护效果。这类通风盖板除了适配传感器壳体外，也可用于小型电气控制盒、微型设备舱的通风防护场景，在需要兼顾散热与基础异物防护的薄型壳体结构中，这种对称格栅加中心加强筋的结构形式，能够在结构强度、通风效率、加工难度三者之间取得较好的平衡，不需要额外增加复杂的冲压或注塑模具结构，加工成型的良率更高，适合批量配套生产。
