传感器安装用双立板支撑固定支架

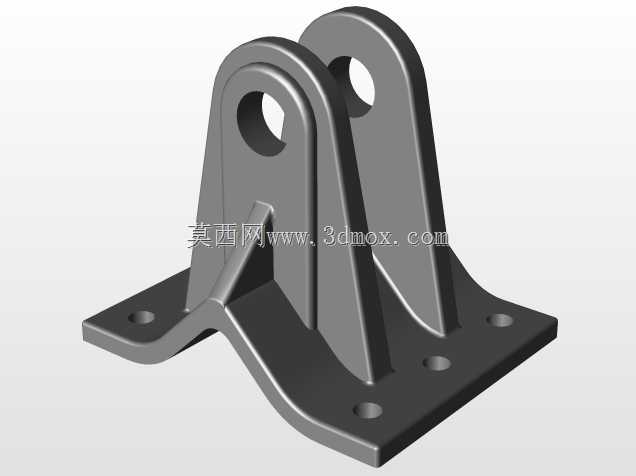

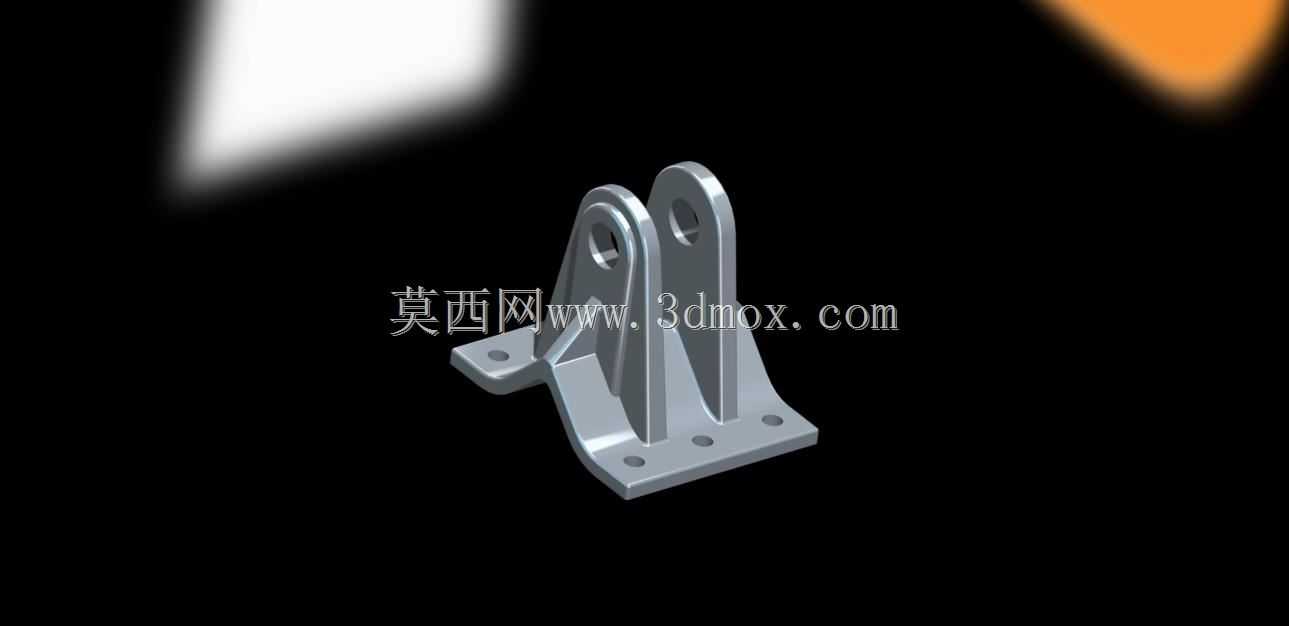

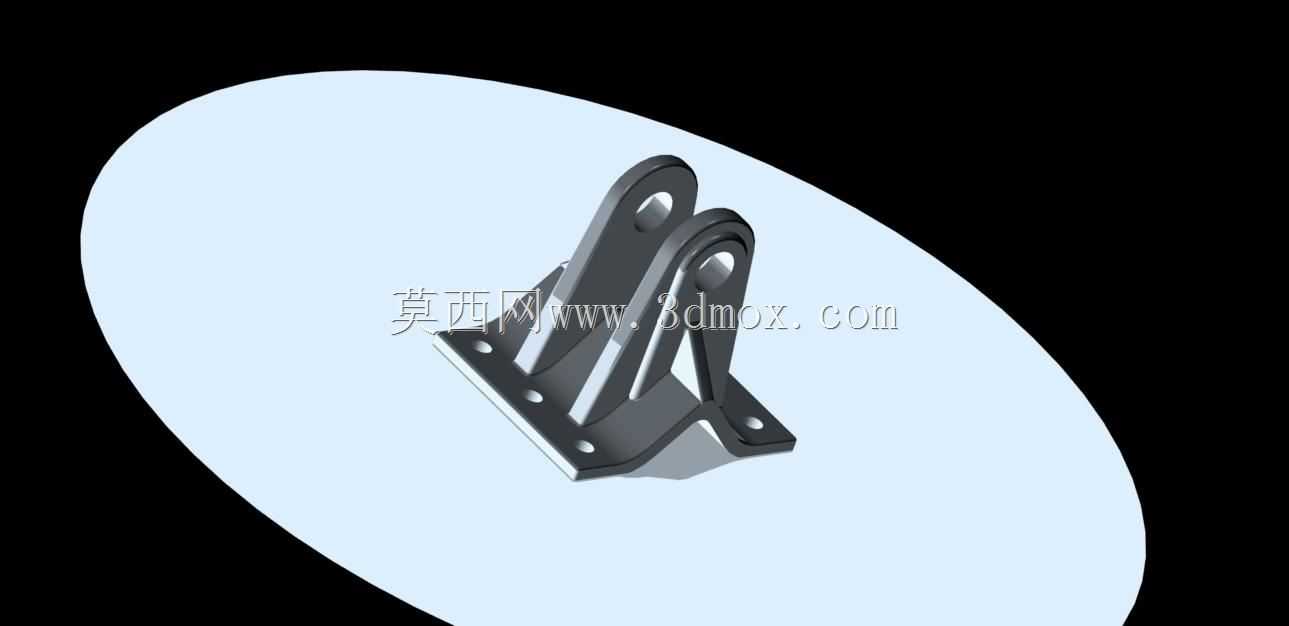

　　这类双立板结构的支撑支架，主要应用在工业传感检测场景中，承担传感器本体的承载、定位与姿态固定作用，常见于自动化生产线的工位检测、设备运行状态监测、流体管路参数采集等安装位置，用来抵消设备运行带来的振动冲击，保证传感器检测端的位置精度，避免因安装松动导致的检测数据漂移、误触发等问题。从结构设计来看，底部采用带四个安装孔的平板式底座，安装孔位沿底座对称分布，适配M6-M8规格的内六角螺栓固定，可直接安装在设备型材架、机台面板或者焊接基座上，底座与立板衔接处设置了三角形加强筋，筋板厚度与立板厚度保持一致，从底座边缘延伸至立板中部位置，能够有效降低立板受侧向载荷时的形变风险，在传感器自重较大或者设备振动频率较高的场景下，

　　这种加强结构能大幅提升支架整体刚性。上部的双立板平行布置，每块立板上部开设同轴的铰接安装孔，孔位做了倒角处理，既可以通过销轴穿装实现传感器的铰接式安装，方便调整检测角度，也可以配合锁紧螺母将传感器固定在预设角度，适配不同方向的检测需求，双立板的间距根据常规传感器的安装耳尺寸预留，避免安装时出现干涉。设计过程中优先考虑了安装边界的适配性，底座的长宽尺寸控制在常规安装位的通用范围内，不会占用过多机台安装空间，立板高度根据传感器的常规检测视场高度设定，保证传感器安装后检测端不会被周边结构遮挡，同时整体结构做了等壁厚处理，适配压铸或者铣削加工工艺，减少加工工序的复杂度。实际使用时，这类支架不需要额外做定制化改型，

　　就能适配多数外形尺寸的工业传感器安装，不管是光电式、接近式还是小型压力类传感器，都可以通过调整上部安装孔的紧固件来完成固定，立板与底座的垂直公差控制在0.1mm以内，保证传感器安装后的基准面与安装底座保持垂直，减少安装后的校准工作量。在有轻微腐蚀的工况下，这类支架可以采用不锈钢材质加工，普通工况下采用铝合金或者Q235钢材做表面喷塑处理即可满足使用需求，结构上没有冗余设计，所有结构特征都服务于安装固定与刚性提升，没有多余的装饰性结构，完全从工程实用角度出发完成构型。
