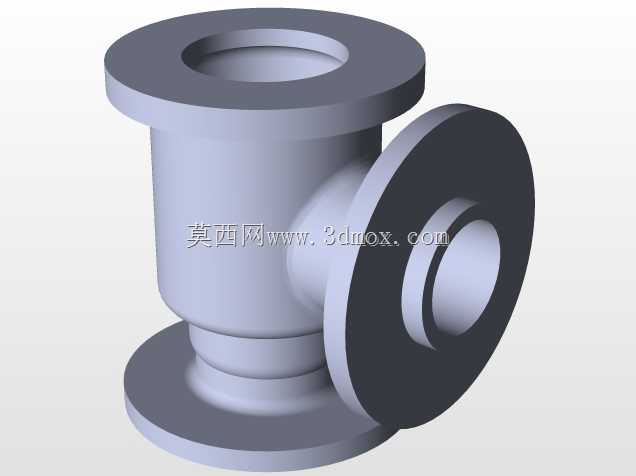

三通法兰式进料止回阀结构设计

　　这款三通结构的进料止回阀，主要应用在需要垂直进料、侧向出料的流体输送管路场景中，常见于小型化工配料系统、液压站回油支路、净水设备进水段这类对介质流向有严格单向要求的工位，能避免管路停机或者压力波动时介质反向倒灌，保护上游的泵体、计量元件不被回流介质冲击损坏。从实际使用的角度看，这类止回阀不需要额外配置执行机构，完全依靠介质自身的压力差实现自动启闭，日常运行过程中没有额外的操作需求，也不需要配套控制线路，在空间紧凑、无法布置手动阀或者自控阀的安装位里适配性很强。

　　设计这款阀体的时候，首先要考虑的是安装边界的适配性，三个连接端都采用标准凸面法兰结构，法兰端面的密封槽、螺栓孔中心距都匹配对应通径的管路法兰标准，安装时不需要额外加工转接头，直接通过螺栓紧固配合密封垫片就能完成管路对接，能大幅降低现场安装的加工成本。阀体的流道采用圆弧过渡设计，没有直角突变的结构，介质从下端法兰进入阀体后，顺着圆弧流道转向侧端法兰流出，能有效减少流道内的紊流和压损，避免介质内的固体杂质在流道拐角处沉积卡滞阀芯。

　　从结构特性来看，这款止回阀的三个接口分别对应垂直进料、顶部排气/测压、侧向出料的功能，顶部的法兰接口可以根据现场需求加装压力表或者排气阀，不需要在管路上额外开孔接分支，能简化管路的整体布局。阀体的壁厚按照公称压力1.6MPa的工况设计，能满足常规水、液压油、低腐蚀性化工介质的输送压力要求，阀芯采用升降式结构，启闭行程短，介质正向流动时阀芯被顶起，流通截面完全打开，压损远小于旋启式止回阀；当介质出现反向流动趋势时，阀芯在自身重力和反向介质压力的作用下快速落座密封，切断回流路径，密封面采用锥面配合结构，密封可靠性更高，不容易被介质内的细小颗粒卡涩。

　　建模过程中需要重点关注法兰端面的平面度公差，以及三个接口的同轴度、垂直度要求，法兰密封面的粗糙度要控制在Ra3.2以内，避免安装后出现渗漏；流道的过渡圆弧要顺滑无凸起，避免介质流动时产生局部涡流；阀芯的导向结构要预留足够的配合间隙，保证温度变化时阀芯不会出现卡滞，同时也要控制间隙量避免介质内的杂质进入导向部位影响启闭动作。这类三通止回阀相比普通两通止回阀，能减少管路中的接头数量，降低泄漏点，在空间有限的小型设备管路布局中优势十分明显。
