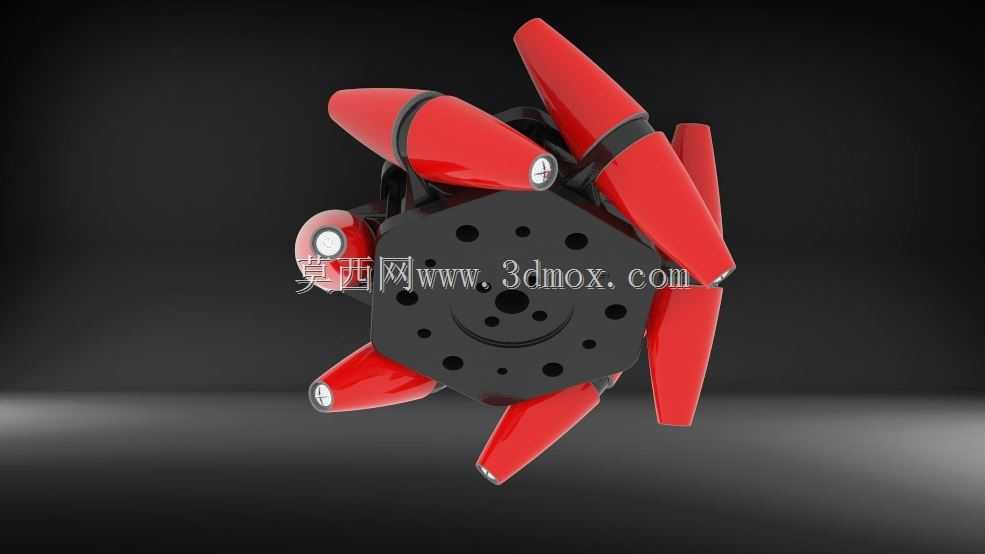

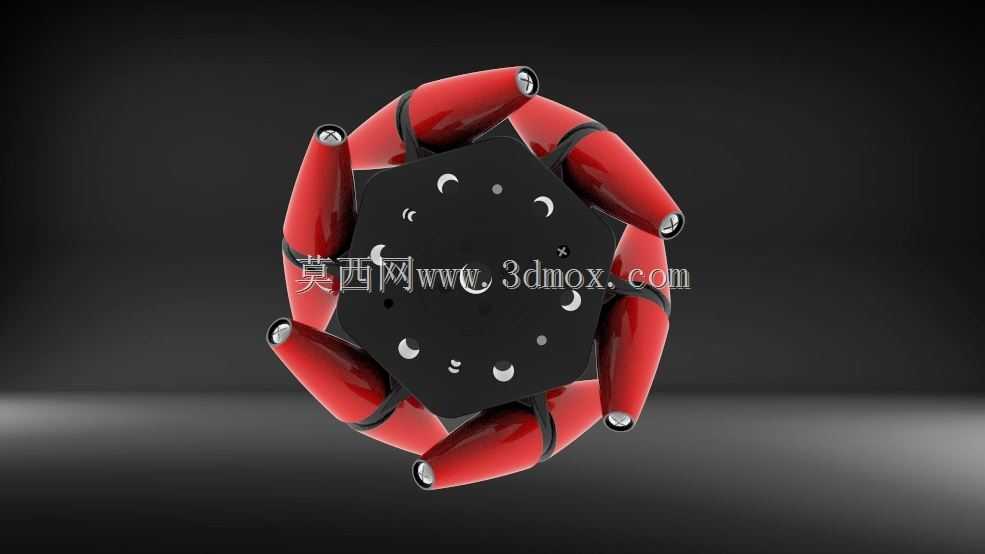

四英寸全向移动麦克纳姆机械轮结构

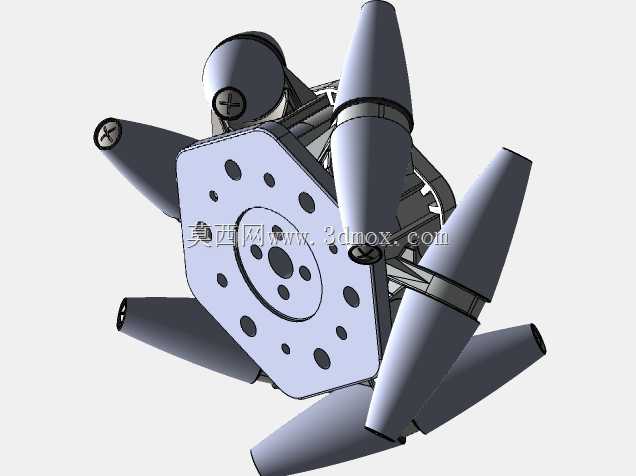

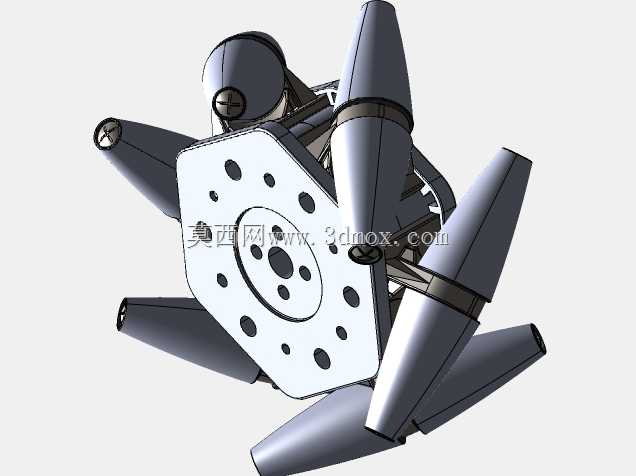

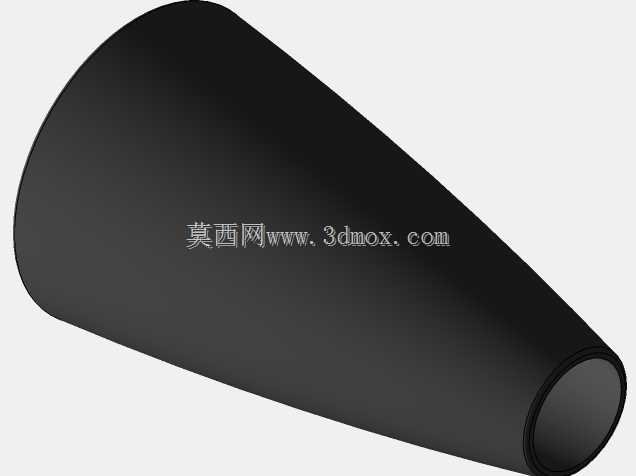

　　这款轮组的核心应用场景集中在需要平面内任意方向移动、零半径回转的自主移动机器人平台，常见于仓储物流AGV、车间巡检机器人、狭小空间作业的服务类机器人底盘设计中，相比传统差速轮组，它不需要预留转弯半径空间，能在密集排布的工位、货架巷道内完成横移、斜行、原地旋转等复杂走位，大幅提升空间利用率。从实际用途来看，单组轮体作为底盘行走执行部件，通过多轮转速与转向的差速配合，可实现底盘三个自由度的运动控制，不需要额外配置转向舵机，简化底盘的传动链路结构，降低行走系统的故障点。轮体的功能特性上，外圈周向排布的鼓形辊子采用倾斜安装方式，辊子自身可绕自身轴线自由转动，当轮毂整体转动时，接触地面的辊子会分解出横向与纵向的分力，通过不同轮组的分力组合，

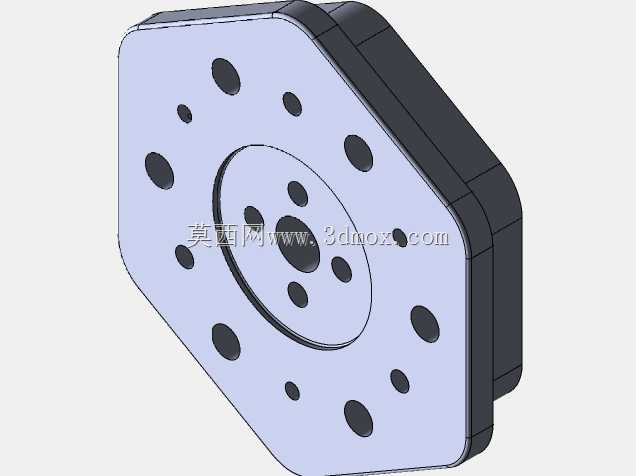

　　就能合成任意方向的行走驱动力，辊子端部的小直径轴承结构保证了辊子转动的顺滑度，减少滚动阻力，避免行走过程中出现卡顿、顿挫的问题。设计思路上，轮毂采用中心对称的多边形安装法兰结构，法兰面上预留的多组安装孔位可适配不同规格的驱动电机输出轴，安装面的平面度公差控制在合理范围内，保证轮组安装后与电机轴的同轴度，减少高速转动时的径向跳动；辊子的倾斜角度经过反复校核，保证轮组在承重状态下始终有至少两个辊子与地面接触，避免行走过程中出现颠簸、受力不均的问题，辊子外覆的耐磨材质可适配环氧地坪、水泥地面、硬质PVC地面等常见工业场景地面，兼顾摩擦力与耐磨性能。外形尺寸方面，轮体整体直径为4英寸，安装法兰的中心孔位、

　　周边安装孔的分布圆直径都做了标准化适配，安装时需要注意轮组与底盘底板的间隙预留，保证轮组转动时不会与底盘结构、线缆防护件发生剐蹭，同时要根据底盘整体承重，匹配对应数量的轮组，单轮承重需预留1.5倍以上的安全系数，避免过载导致辊子变形、轴承损坏。在实际选型搭配时，同底盘上的多组轮组需要保证安装高度一致，辊子倾斜角度按照麦克纳姆轮的排布规则对称安装，否则会出现行走跑偏、定位精度不足的问题，轮组与驱动电机的连接建议采用键连接加顶丝固定的方式，传递扭矩更可靠，避免正反转切换时出现轴孔打滑的情况。
