手动机械式齿轮轴件拔取拆卸工具结构

　　在设备运维、小型机械装配、机加工车间的日常检修场景中，轴上齿轮、小型轴承、衬套类过盈配合件的拆卸一直是容易损伤工件的操作环节，这款手动机械式拔取工具正是针对小规格轴装齿轮的拆卸需求设计，完全规避了敲击、撬别等暴力拆卸带来的齿轮断齿、轴面划伤、配合精度破坏等问题。

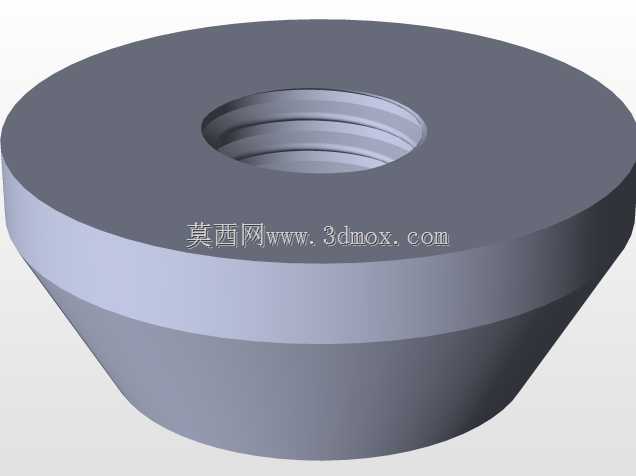

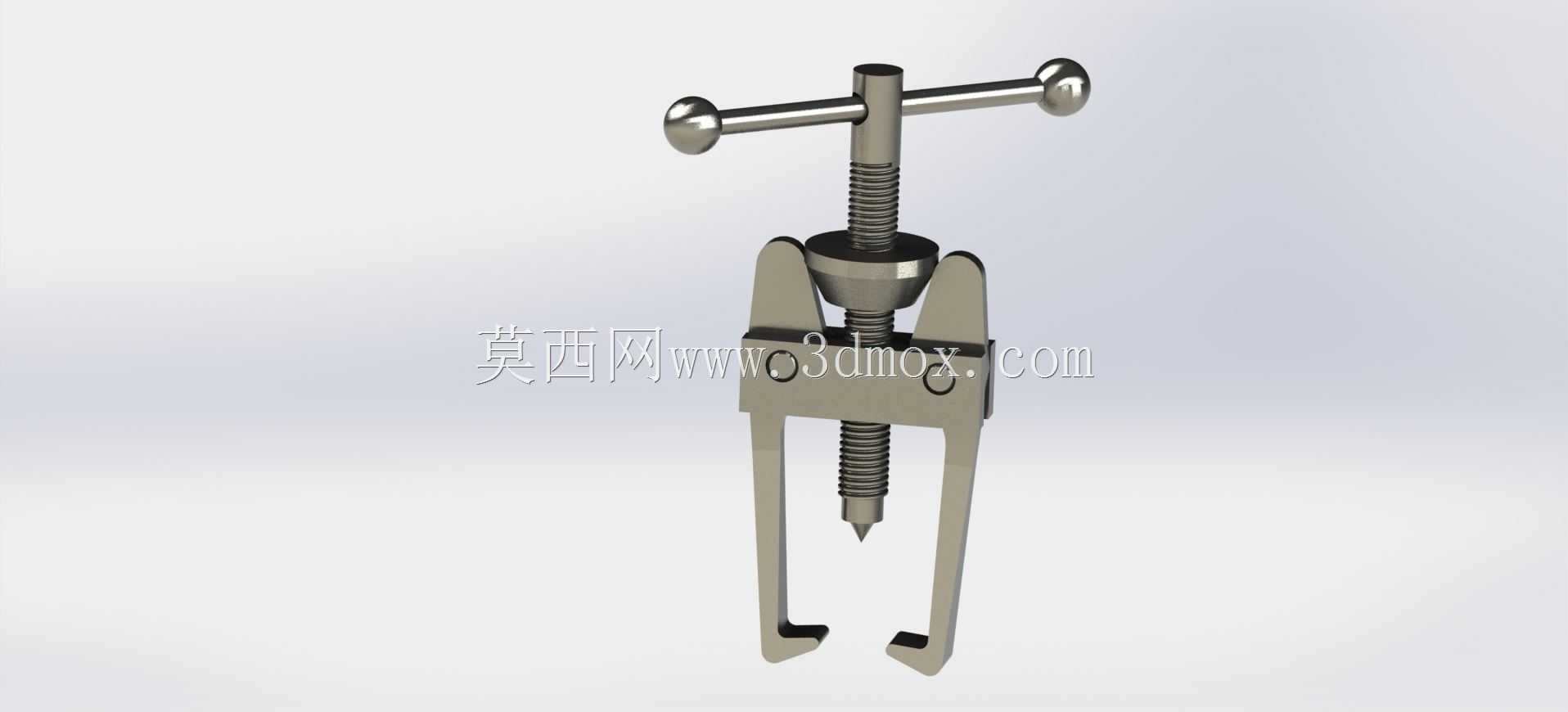

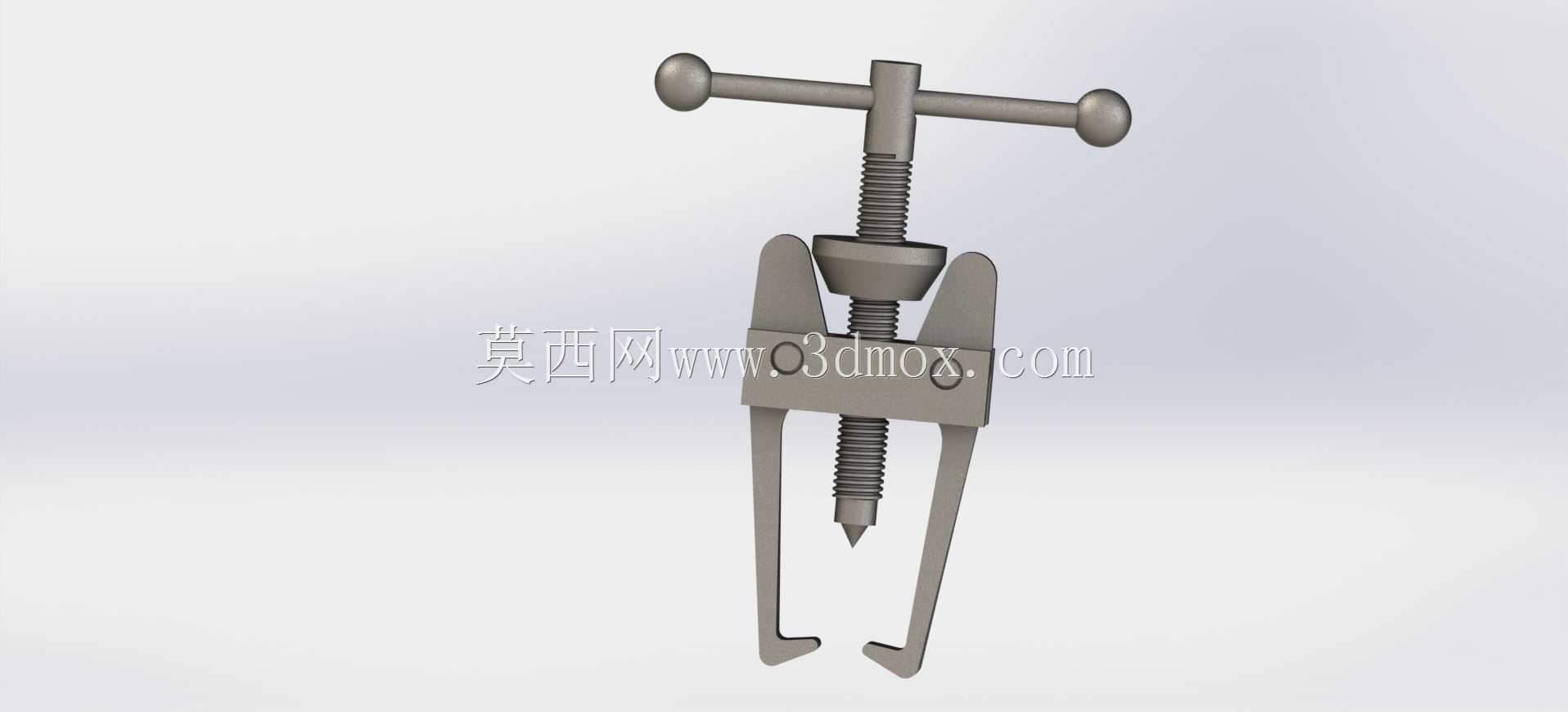

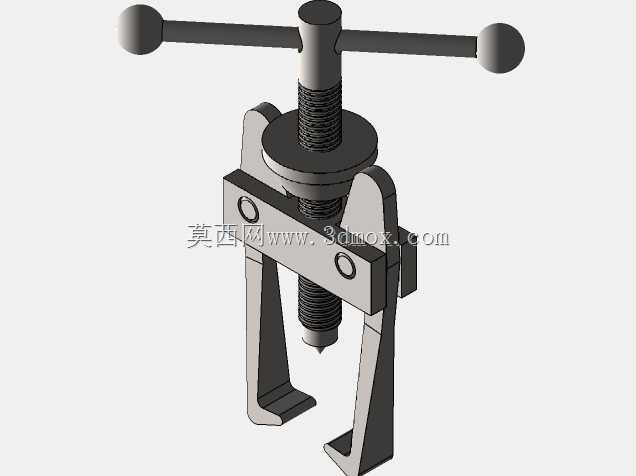

　　从结构设计逻辑来看，这款工具采用了对称双爪卡持+中心螺杆顶压的经典力学结构，整体没有复杂的传动组件，所有受力部件均为金属切削加工成型，日常使用中几乎不需要额外维护。顶部的T型旋转手柄采用大直径圆头握柄设计，操作时手掌施力的接触面积足够大，不需要额外加力杆就能输出足够的顶推力，旋转过程中不会出现硌手、打滑的问题。中心传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载轴向力的能力更强，长期反复承受顶压载荷也不会出现滑牙、变形的问题，螺杆顶端的顶尖做了淬硬处理，顶在轴端中心孔时不会因为局部压应力过大出现塌陷，能始终保持顶压点与轴的同轴度，避免拔取过程中出现偏载。

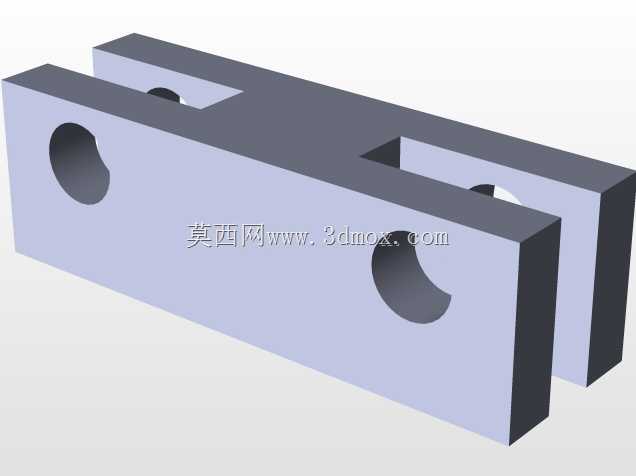

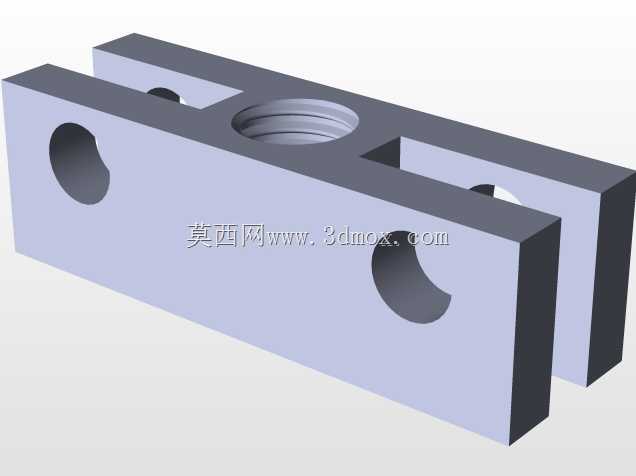

　　两侧的卡爪采用铰接式连接结构，卡爪的钩头做了内收的直角卡口设计，刚好可以卡入齿轮端面与轴肩之间的缝隙，不需要额外加工卡槽就能稳定勾住齿轮的受力端面，铰接结构允许卡爪在一定范围内开合，能够适配不同外径的小规格齿轮，不需要更换卡爪就能覆盖常见的小型传动齿轮拆卸需求。卡爪与中心滑套的连接销轴采用过盈配合装配，没有多余的旷量，顶压过程中两侧卡爪的受力始终保持对称，不会出现单侧滑脱、齿轮偏斜卡滞的问题。

　　从安装边界与尺寸适配来看，这款工具的整体收拢尺寸紧凑，卡爪闭合时的最小开口可以适配直径10mm左右的微型齿轮，最大张开量可以覆盖80mm外径的齿轮拆卸需求，中心螺杆的有效行程足够应对常规轴端的齿轮安装深度，不需要额外加装接长杆就能完成大部分小型齿轮的拔取作业。操作时只需要先旋转中心螺杆让两侧卡爪张开，将卡爪钩头对准齿轮下端面卡稳，再将顶尖对准轴端的中心孔，匀速旋转T型手柄，中心螺杆的顶推力会通过卡爪转化为对齿轮的轴向拉力，平稳将齿轮从轴上拉出，整个过程中力的作用线与轴的轴线完全重合，不会对轴和齿轮产生额外的侧向弯矩，能完整保留配合面的精度，拆卸后的齿轮可以直接重复装配使用。

　　不同于液压式、三爪式的大型拉马，这款双爪结构的拔取工具自重更轻，在狭小的设备内部空间、仪表类小型机械的检修场景中，操作灵活性远高于大规格拉马，卡爪的厚度较薄，可以伸入间隙更小的齿轮安装位置，不会被周边的其他轴系、壳体结构干涉，日常放在维修工具箱中也不会占用过多空间，是机修、装配工位上针对小规格过盈配合件拆卸的实用工装。
