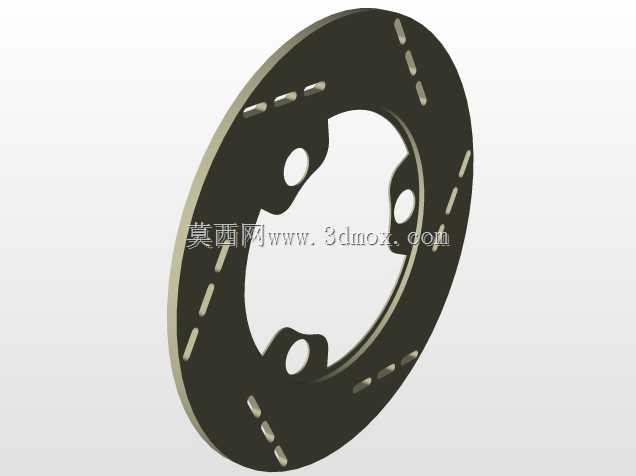

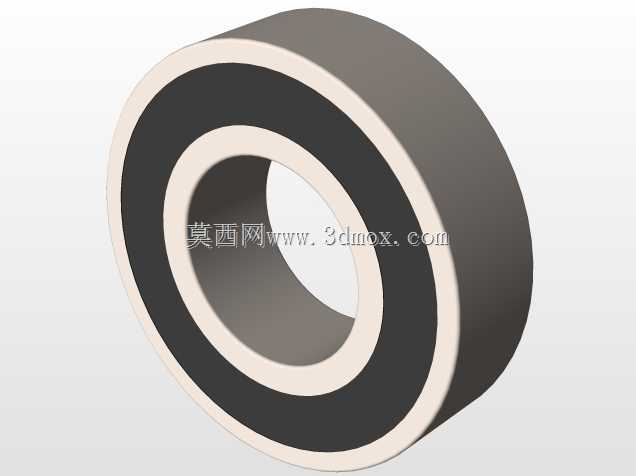

环形平垫片结构三维设计

　　这类环形平垫片是机械装配场景中应用极广的基础零件，从普通的民用设备检修到工业生产线的设备组装，但凡涉及螺栓螺母连接的位置，几乎都能看到这类零件的身影。它的核心作用首先是分散连接件表面的承压应力，避免螺栓锁紧时压力集中在螺母与基材接触的极小区域，造成基材表面压溃、凹陷，尤其是在铝件、塑料件这类强度较低的基材上装配时，垫片的应力分散作用直接决定了连接结构的长期可靠性。其次它可以填补连接件表面的微小加工误差，哪怕两个贴合面经过机加工存在细微的平面度偏差，合适厚度的垫片也能填充间隙，让连接副的贴合更紧密，同时在有密封需求的低压场景下，配合密封涂层还能起到辅助阻隔流体渗漏的作用。

　　设计这类环形垫片时，首先要匹配对应螺栓的公称直径确定内孔尺寸，内孔要比螺栓大径留出0.2-1mm的装配间隙，间隙太小会导致装配时垫片卡滞在螺栓螺纹上，间隙过大则会让垫片在锁紧过程中发生偏移，无法完全覆盖螺母的承压面。外径尺寸需要根据连接副的承压要求计算，要保证垫片的承压面完全覆盖螺母的接触面，同时外径边缘不能超出被连接件的安装边界，避免和周边其他结构发生干涉。厚度选择要结合实际的锁紧行程与间隙补偿需求，常规工况下厚度从0.5mm到5mm不等，太薄的垫片容易在锁紧时被压溃变形，太厚则会额外增加螺栓的连接长度，降低螺纹的啮合有效长度。

　　建模过程中需要重点关注两个端面的平行度公差，平行度偏差过大会导致锁紧时垫片受力不均，局部应力过大提前失效，同时内外圆的同轴度也要控制在合理范围内，避免装配后垫片偏心。边缘位置需要做微小的倒角处理，去除冲压或机加工产生的毛刺，防止装配时毛刺脱落掉入设备内部造成卡滞故障。实际选型使用时，还要根据工况环境选择对应的材质，普通无腐蚀的常规装配场景用冷轧钢冲压件即可，有防腐需求的户外场景可以选不锈钢材质，有绝缘需求的电子设备装配场景则要选用尼龙、电木这类非金属材质的垫片。安装时要保证垫片两面都与贴合面完全接触，不能有杂物夹在垫片与连接件之间，否则会导致锁紧后应力集中，长期使用下出现连接松动的问题。
