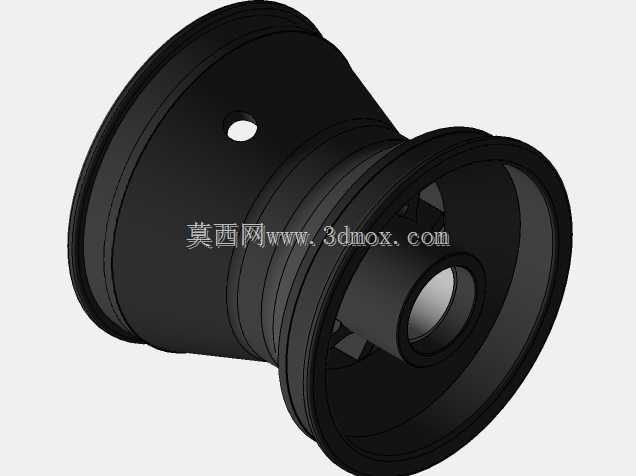

卡丁车前轮轮毂连接结构件

　　该结构件为卡丁车前轮组的核心承载连接部件，主要应用于场地娱乐卡丁车、小型竞速卡丁车的前轮装配环节，承担车轮与转向节之间的载荷传递、定位约束功能，是前轮转向动作、滚动支撑的关键衔接零件。从实际使用场景来看，卡丁车前轮在行驶过程中需要同时承受垂直方向的驾乘载荷、转向时的侧向倾覆力矩、加减速过程中的纵向冲击，因此该零件的结构设计完全围绕载荷传递路径做了针对性优化。整体采用回转类结构布局，外侧大直径轮缘用于适配真空轮胎的胎圈安装，轮缘处做了圆弧过渡处理，避免轮胎拆装时刮损胎圈，同时轮缘的翻边高度经过匹配计算，能够在轮胎充气后提供足够的轴向约束，防止高速过弯时胎圈脱开。中部的阶梯式筒体结构是主要的承力段，筒体壁厚根据载荷分布做了差异化设计，

　　靠近轴承安装位的区域壁厚更大，能够承载轴承传递的径向载荷，筒壁上预留的径向通孔用于安装轮胎气门嘴的固定结构，同时也可作为轮组动平衡调整时的配重块安装位。内侧的花键衔接结构用于和转向节的输出轴配合，能够传递转向扭矩，保证前轮转向动作的同步性，花键齿形做了倒角导向处理，方便装配时的对位插入，降低装配难度。从安装边界来看，该零件的轴向安装尺寸与前轮轴承的宽度、转向节轴段的长度完全匹配，径向安装尺寸适配10寸规格的卡丁车专用轮胎，内侧安装端面的平面度公差控制在0.05mm以内，保证装配后轮组的端面跳动量符合行驶要求，不会出现高速行驶时的轮组抖动问题。设计过程中优先考虑了零件的加工工艺性，整体结构可通过铸造成型后做少量机加工即可完成，

　　关键配合面预留了机加工余量，非配合面保留铸造拔模斜度，能够有效降低生产制造成本，同时兼顾了使用过程中的维护便利性，拆卸时可通过通用拉具直接从转向节上拔出，不需要专用工装。零件的重量经过优化，在保证结构强度满足冲击载荷要求的前提下，尽可能削减了非承力区域的材料厚度，降低前轮的簧下质量，提升卡丁车转向的响应速度与行驶操控性。
