燃油喷射系统用喷油器结构设计

　　在车用内燃机、小型通用动力机械的燃油供给系统中，喷油器是决定燃油雾化效果、空燃比控制精度的核心执行部件，其安装位置通常选在进气歧管靠近进气阀的管壁处，或是气缸盖的喷油器安装座孔内，安装时需保证喷嘴轴线与进气气流方向呈预设夹角，确保喷出的燃油能精准朝向进气阀背面喷射，借助进气阀的高温表面与高速进气流实现燃油的初步破碎雾化，避免燃油直接喷射到气缸壁面形成油膜，造成混合气不均、燃烧不完全、积碳增多等问题。

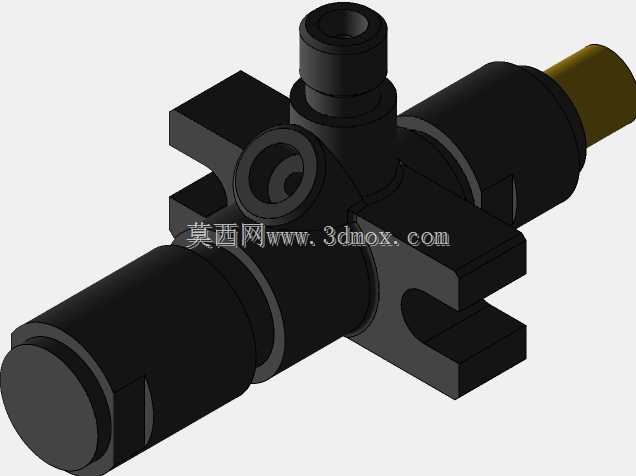

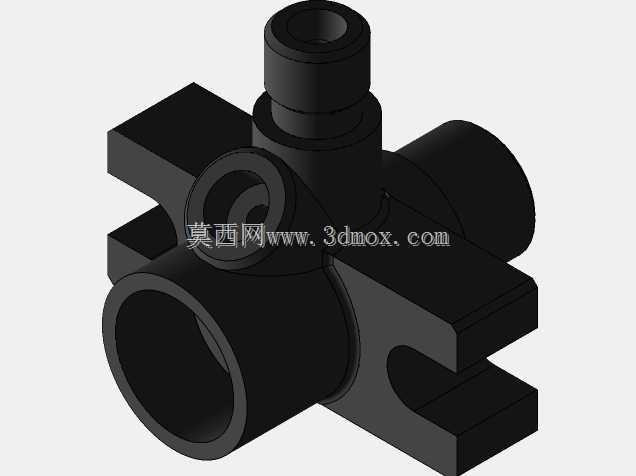

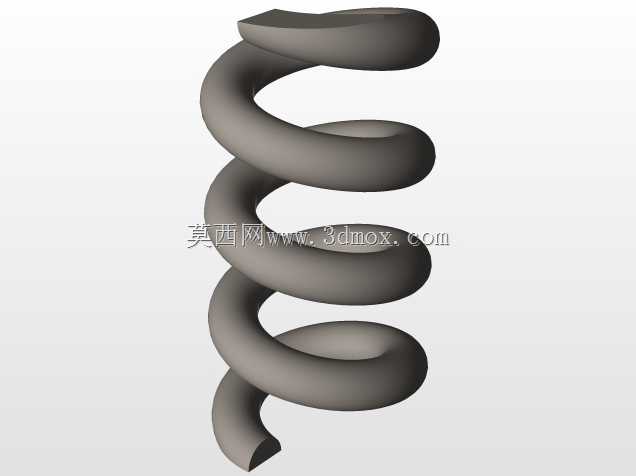

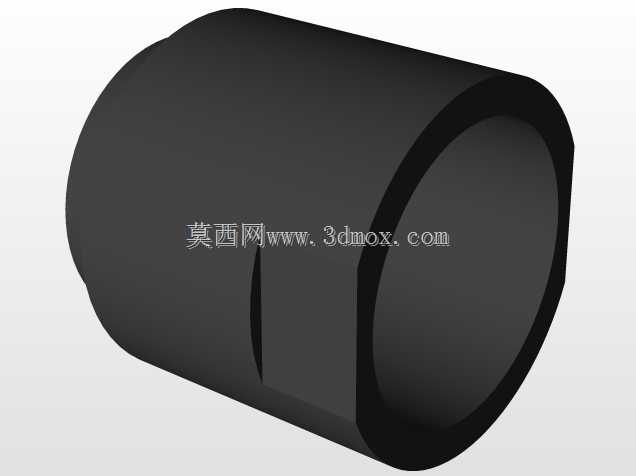

　　从结构设计来看，这款喷油器采用十字交叉式主体布局，轴向为燃油主通路，一端为高压燃油输入接口，另一端集成喷嘴锁紧结构，垂直方向布置电气接插件与安装定位凸台，侧方预留燃油回油通路接口，整体结构紧凑，可在狭小的发动机舱安装空间内完成布置，避免与周边的进气管路、线束、传感器等部件产生干涉。主体安装位设置有两个对称的平面凸耳，凸耳上预留安装螺栓过孔，安装时可通过两个螺栓将喷油器压紧在安装座面上，配合端面的密封槽安装O型密封圈，保证高压燃油不会从安装结合面泄漏，同时可承受发动机运行过程中产生的振动，避免长期使用后出现松脱移位。

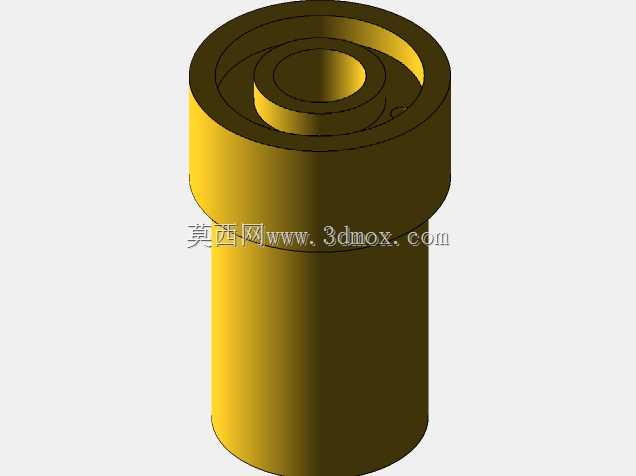

　　设计过程中需严格控制各接口的尺寸公差，燃油入口接口采用标准锥面密封结构，可适配常见的高压燃油管接头，无需额外加工转接结构；喷嘴端的螺纹尺寸与安装深度需匹配对应机型的安装座孔深度，保证喷嘴伸出长度符合设计要求，伸出过长会导致燃油喷射位置偏离进气阀区域，伸出过短则会造成燃油在安装座孔内淤积，影响响应速度。内部油路的通径设计经过流量匹配，可满足对应排量发动机在全工况下的燃油供给需求，油路转角处采用大圆角过渡，减少燃油流动阻力，避免高压燃油在油路内产生紊流，影响喷射压力的稳定性。

　　在实际使用场景中，这类喷油器可适配歧管喷射式汽油发动机、小型柴油动力单元以及部分燃气发动机的燃油供给系统，其结构强度可承受10bar以内的常规燃油供给压力，主体采用耐油工程塑料与金属嵌件结合的材质，可长期耐受燃油浸泡与发动机舱内的高低温交变环境，不会出现材质溶胀、开裂等失效问题。建模过程中对所有安装结合面、密封位置、接口尺寸都做了精确的公差约束，可直接用于整机布置的干涉检查、安装工装设计以及后续的性能仿真分析，结构上预留了滤网安装位与电磁阀安装空间，可根据不同的喷射压力、流量需求替换对应规格的内部组件，无需改动主体外部安装尺寸，具备较好的通用性。
