弯臂式传感器安装固定支座结构设计

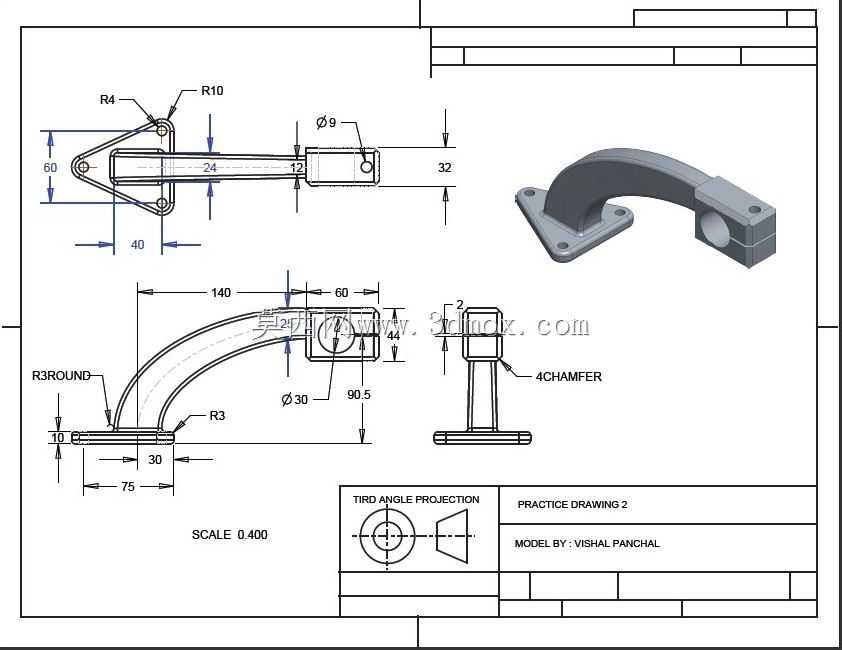

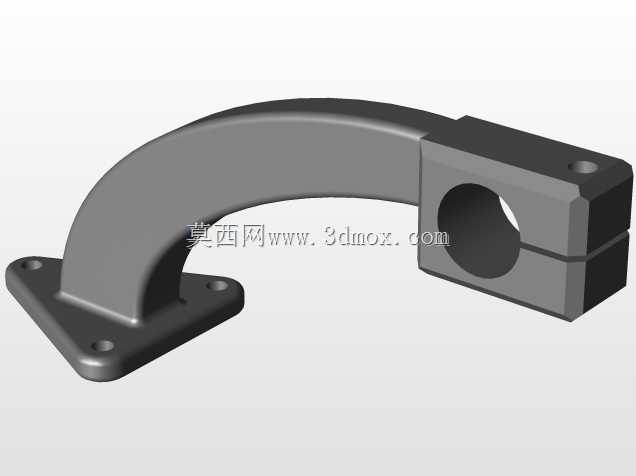

　　这款弯臂式安装支座主要面向工业传感检测场景的安装固定需求，多用于设备外侧非平面安装位的传感器搭载，可在设备侧壁、机架立面等安装面与检测点位存在空间偏移的工况下使用，避免额外拼接转接件带来的安装累积误差，也能减少零散支架占用的设备外围空间。从结构功能来看，支座一端为三角法兰式安装面，设置两个安装孔位，可通过螺栓直接固定在设备立面的预设安装点位上，三角轮廓的法兰边做了R4与R10的圆角过渡，既消除了锐边应力集中隐患，也能在安装时适配安装面的小范围平面度误差，避免硬接触导致的支座翘曲。支座主体为弧形弯臂结构，弯臂内侧做R3圆弧过渡，外侧曲率匹配安装空间的避让需求，整体臂长方向的水平投影尺寸为140mm，

　　安装法兰端面到端部安装座的垂直高度为90.5mm，端部安装座中心设置直径30mm的传感器安装孔，孔位上方预留直径9mm的紧定螺钉孔，可穿入紧定螺钉锁紧插入孔内的传感器主体，防止设备运行振动导致传感器移位。端部安装座的外侧做了4mm倒角处理，既方便传感器插入时的导向对位，也去除了加工后的锐边毛刺。设计过程中优先考虑了安装边界的适配性，安装法兰的总宽度为40mm，法兰厚度10mm，安装孔距法兰边缘的距离为30mm与75mm，可适配多数工业设备机架上的通用安装孔距，无需额外重新打孔攻丝。弯臂部分的截面宽度为24mm，截面厚度32mm，足够的截面尺寸可保证搭载常规重量的工业传感器时，不会因设备运行的持续振动产生臂体形变，

　　保障传感器检测点位的长期精度稳定。端部安装座的总宽度为60mm，除中心安装孔外，两侧预留的实体结构可在紧定螺钉锁紧时提供足够的抱紧力，不会因锁紧力过大导致座体开裂。整体结构采用一体化成型思路，没有拼接焊缝或额外的连接紧固件，减少了装配环节的误差来源，同时弧形臂的流线型结构也不易积灰，适合工业车间多粉尘的使用环境，日常维护时仅需简单擦拭即可保持安装面整洁。建模过程中对所有过渡圆角、倒角特征都做了参数化关联，调整臂长、安装孔距、孔径等参数时，可快速生成适配不同安装空间、不同规格传感器的衍生型号，大幅降低同系列安装支座的重复设计工作量，也方便后续做有限元受力分析时快速迭代优化截面尺寸，在保证结构强度的前提下尽可能减少材料占用，降低零件加工成本。
