多接口法兰式调节器腔体结构设计

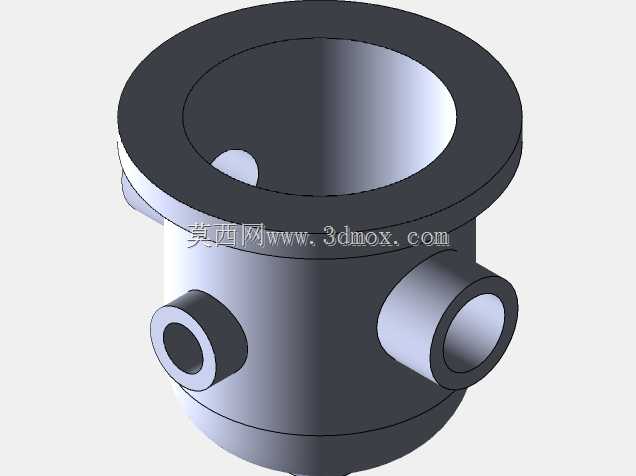

　　这类多接口腔体结构，主要应用在工业流体测控回路、小型气液调节单元中，作为介质导流、压力缓冲与传感元件安装的核心承载壳体，直接决定整套调节单元的密封可靠性与流道顺畅度。从结构设计逻辑来看，顶部采用宽边法兰结构，法兰端面预留足够的螺栓安装节圆空间，可直接与上端的调节执行机构、端盖组件实现刚性密封连接，法兰厚度经过承压校核，能够承受常规工业测控场景下的介质静压，避免长期受压出现端面翘曲导致的密封失效。腔体主体采用上直筒下弧底的造型，下弧底的收缩设计一方面可以减少介质在腔体内的滞留死角，避免杂质沉积堵塞流道，另一方面弧面的应力分布更均匀，相比平底结构能在同等壁厚下承受更高的介质冲击压力，底部的小直径接口可作为排污口或者低压测压接口使用，满足日常维护与参数采集的需求。

　　侧面分布的三个不同方位的管接口，分别对应不同的功能管路接入需求：两个水平对向布置的接口作为主流道的进出端，接口内径与主流道通径匹配，减少介质流经时的局部阻力损失，接口采用标准外圆定位结构，可适配焊接、卡套、法兰快接等多种管路连接方式；侧下方斜向布置的小直径接口，专门用于安装传感检测元件，接口位置避开主流道的直射区，既能准确采集腔体内的介质压力、温度参数，又能避免高速介质长期冲刷传感探头导致的元件磨损，延长检测元件的使用寿命。

　　在建模过程中，所有接口的同轴度、法兰端面的平面度都做了公差约束，各接口与腔体主体的连接处都做了圆角过渡处理，消除应力集中点，避免承压工况下出现焊缝开裂或者本体断裂的问题。整体结构的安装边界以顶部法兰的安装孔位为定位基准，侧面各接口的伸出长度控制在合理范围内，不会与周边的管路、支架产生安装干涉，腔体内部的流道做了顺滑处理，没有突兀的台阶或者锐角，减少介质流动时的紊流与噪音。这类壳体在实际选型时，可根据输送介质的腐蚀性选择对应的铸件或者机加工材质，壁厚参数可根据实际工作压力做等比例缩放，三维模型的特征树保留了所有建模参数，方便设计人员根据具体工况调整接口尺寸、腔体容积与法兰规格，直接对接后续的工程图输出与加工工艺编制。
