管道连接用轴向补偿伸缩节结构设计

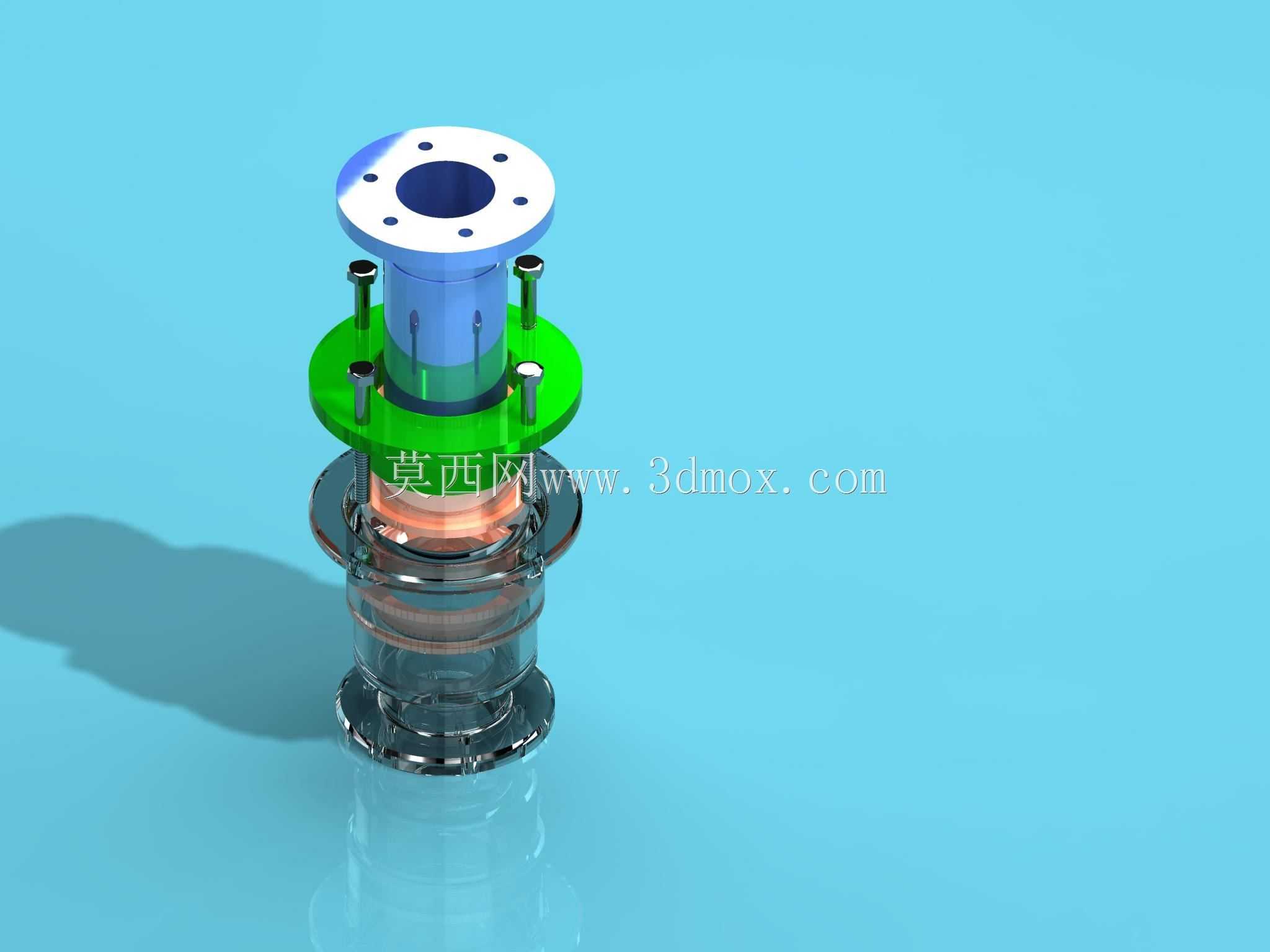

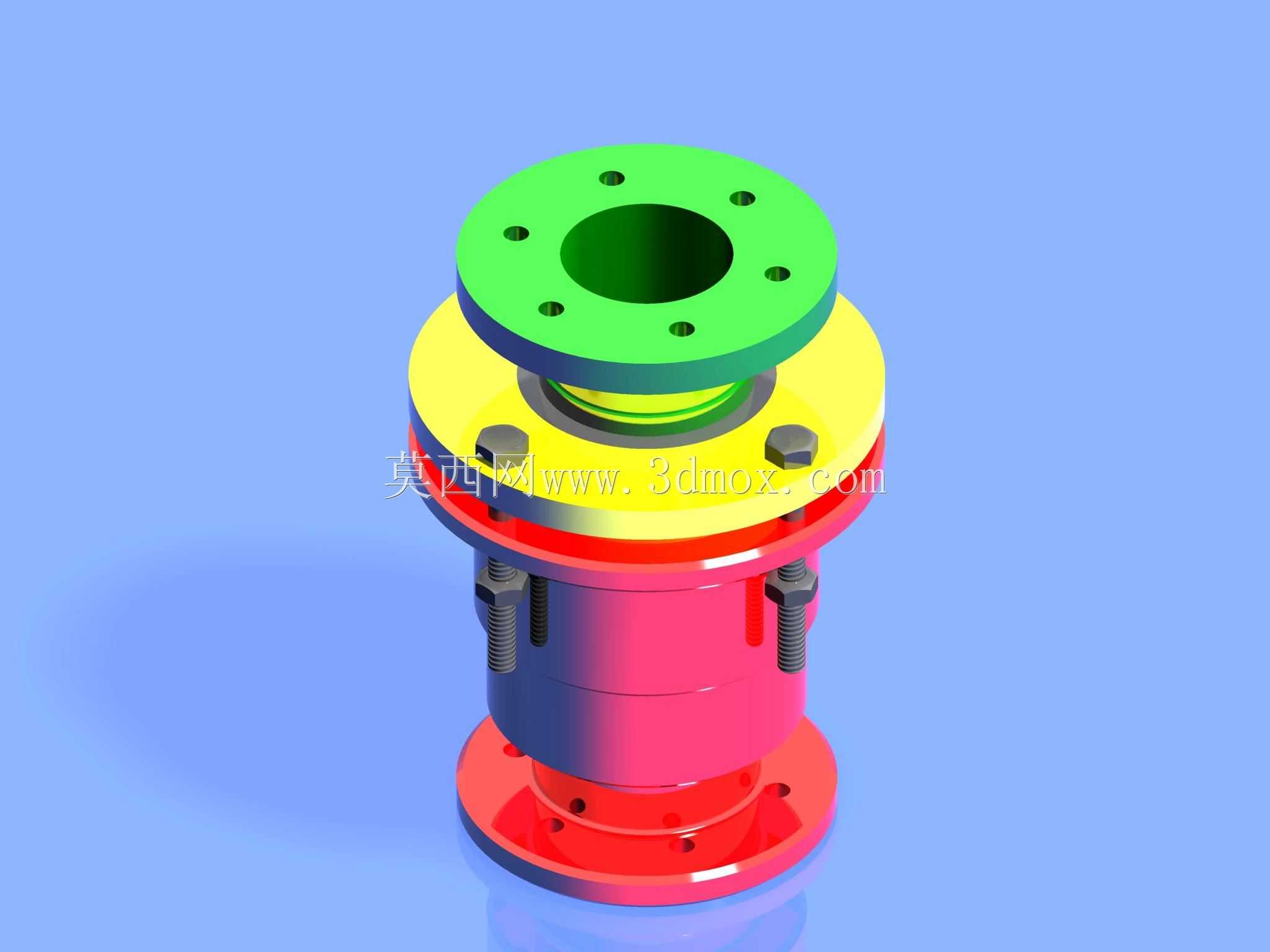

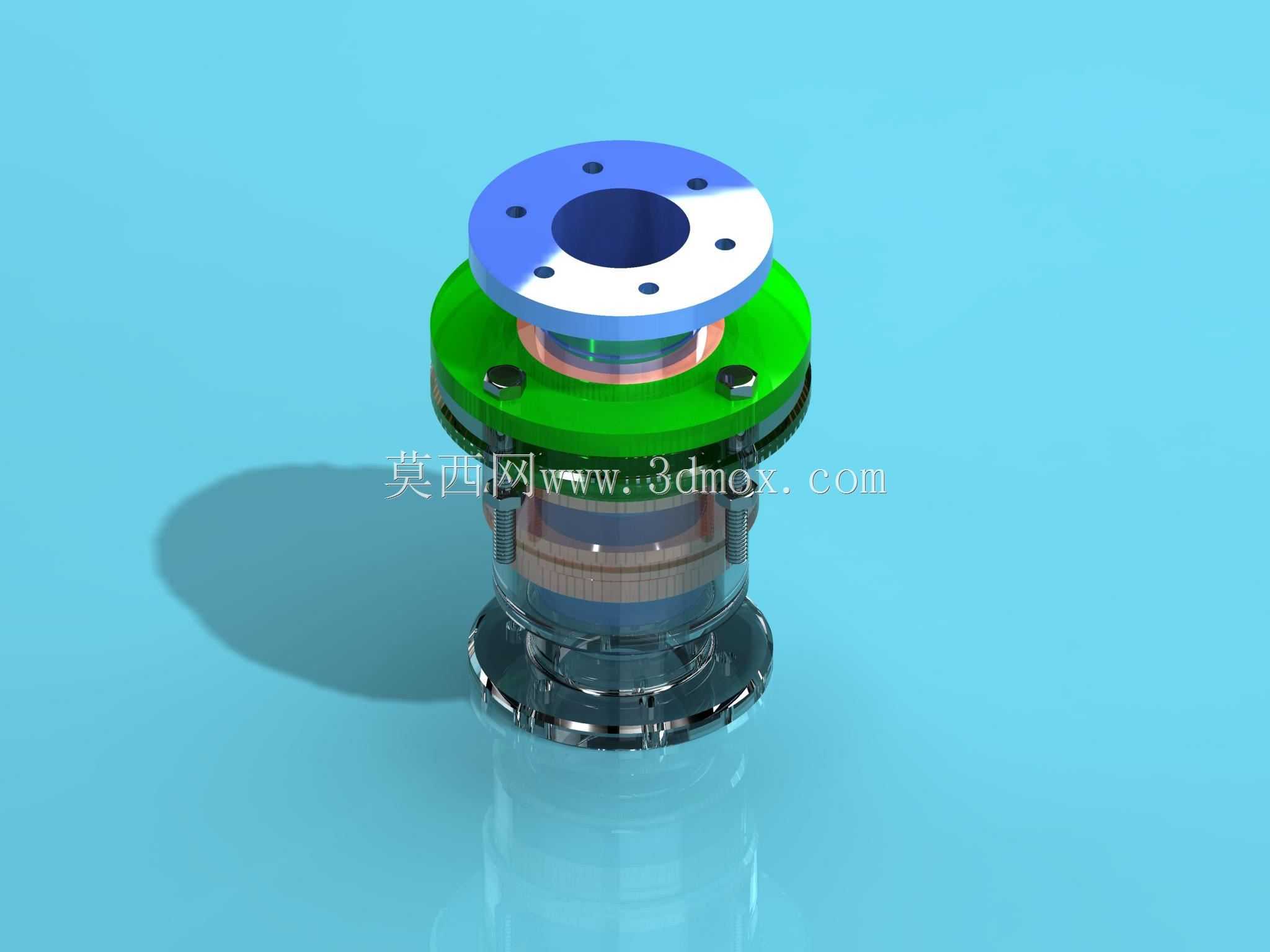

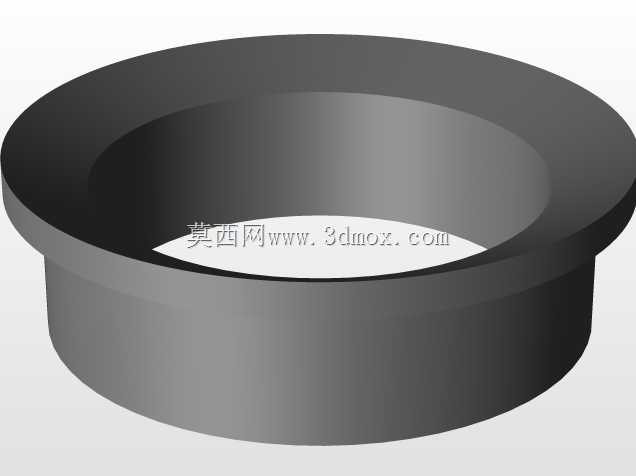

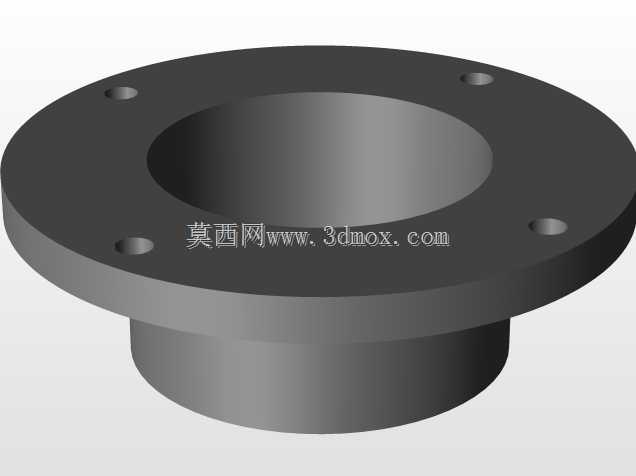

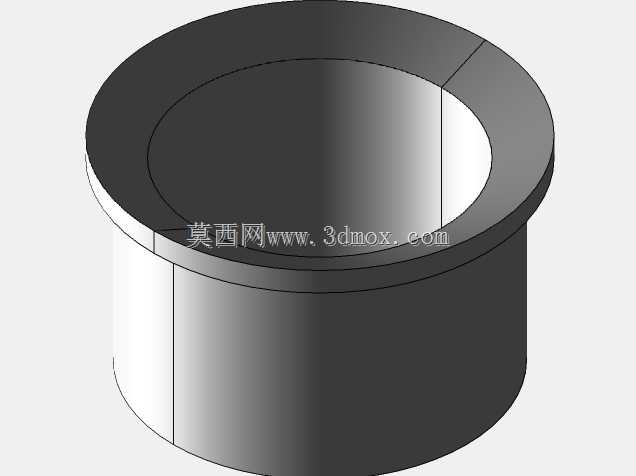

　　在工业管路系统设计中，热胀冷缩带来的轴向位移、设备运行产生的振动传导、安装对位偏差带来的附加应力，一直是管路可靠性设计中需要重点解决的问题，这类伸缩节结构正是针对这类工况开发的管路补偿元件。从结构设计来看，该伸缩节采用两端法兰对接的安装形式，上端法兰设置均匀分布的螺栓过孔，可直接与同规格管路法兰或设备接口配对安装，下端采用承插式对接结构，适配不同壁厚的管路连接需求，安装边界可覆盖常规中低压管路的安装间距要求，无需额外定制过渡连接件。中间的伸缩段采用多层复合密封结构，既可以保证轴向位移过程中的密封可靠性，避免管路内输送介质出现泄漏，又能通过自身的弹性形变吸收一定范围内的径向偏移与角向偏差，降低管路安装时的对位精度要求。设计过程中，

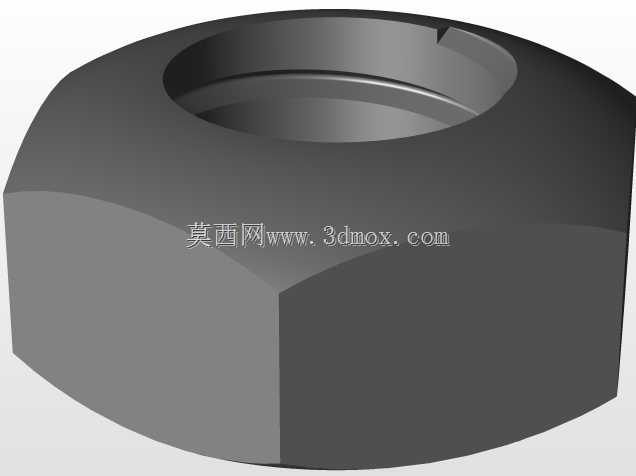

　　伸缩段的可移动行程经过严格校核，既保证足够的补偿量覆盖常规管路的热变形位移，又设置了硬限位结构，避免拉伸过量导致密封件脱出或结构失效。外侧的导向螺栓沿圆周均匀分布，既可以为伸缩段的轴向移动提供导向，避免移动过程中出现卡滞、偏磨，又能承受管路内压产生的轴向推力，防止伸缩节被压力顶开出现脱开事故。这类结构广泛应用于化工流体输送、暖通空调管路、工业水处理系统、泵阀进出口连接等场景，在泵类设备进出口安装时，可有效吸收泵体运行产生的振动，避免振动沿管路传导引发的管路共振、紧固件松动等问题；在长距离直管段安装时，可补偿温度变化带来的管路长度变化，避免管路热应力过大导致的焊道开裂、法兰密封失效等故障。

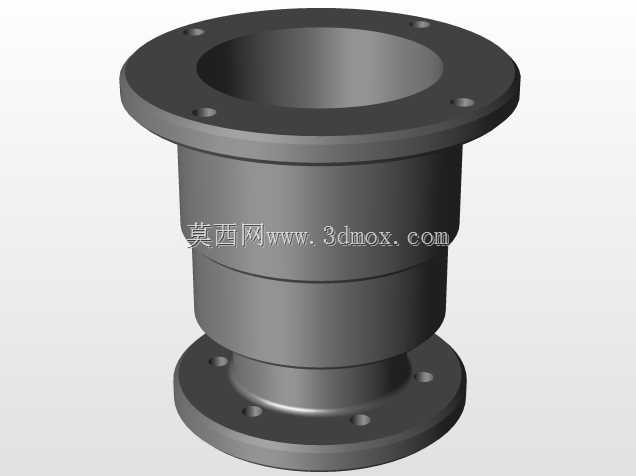

　　模型的结构细节完整还原了实际产品的密封件安装槽、螺栓避让空间、法兰密封面等关键特征，各部件的配合间隙符合实际加工装配要求，可直接用于管路系统的装配干涉校验、安装模拟，也可作为同类产品结构设计的参考原型，帮助设计人员快速完成补偿元件的选型匹配与结构优化。
