工业机加工用螺杆式夹紧虎钳结构

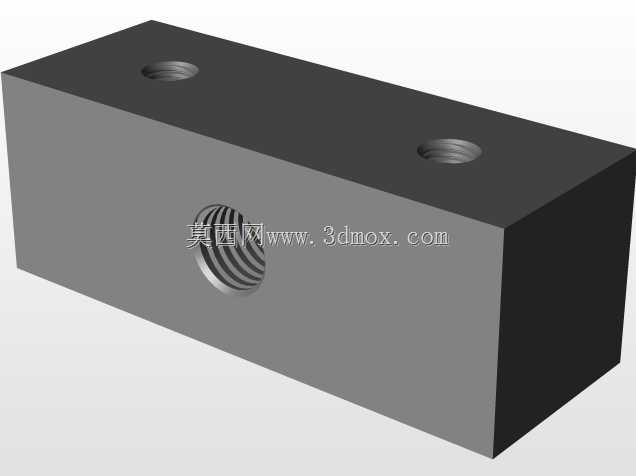

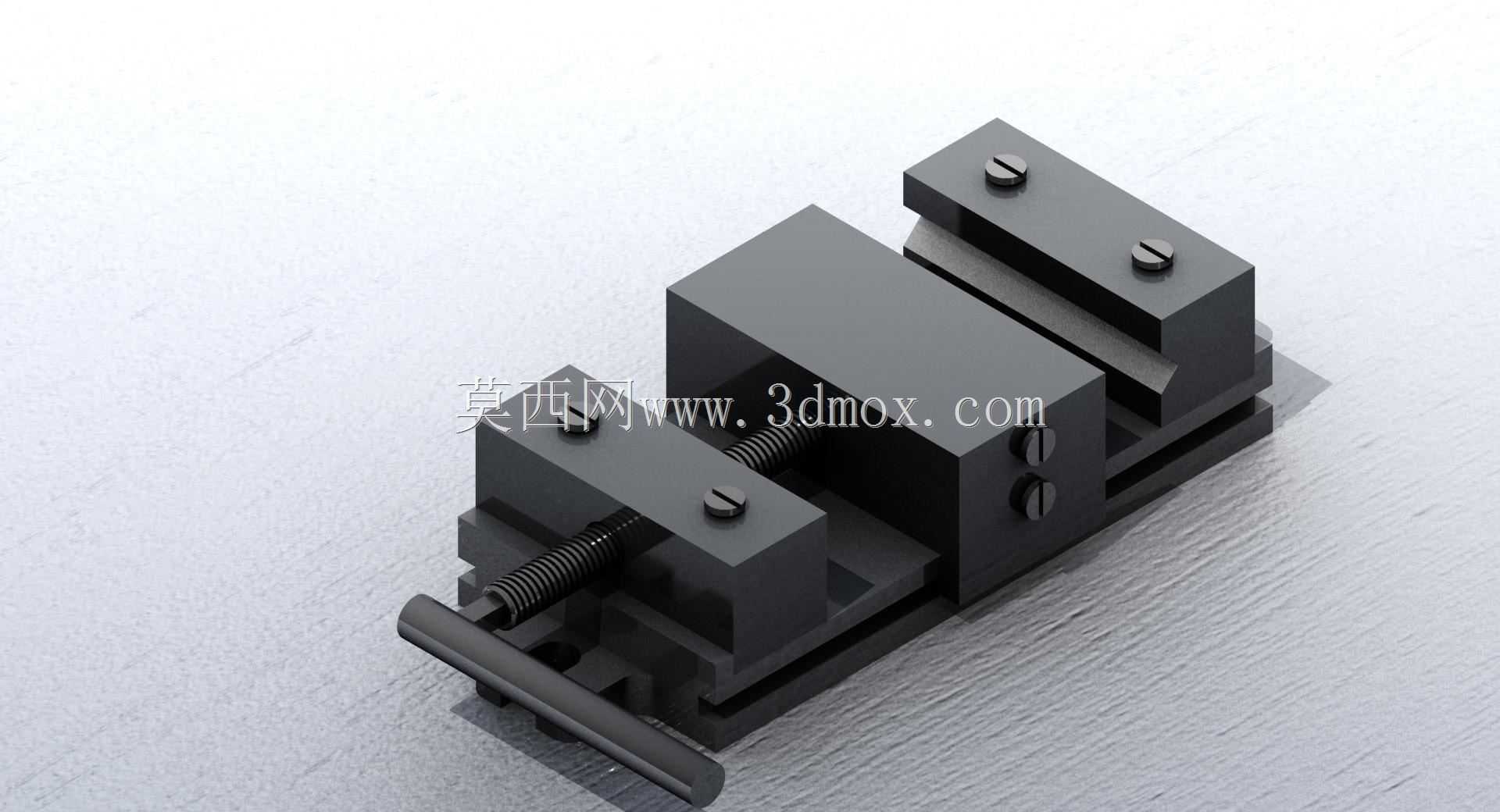

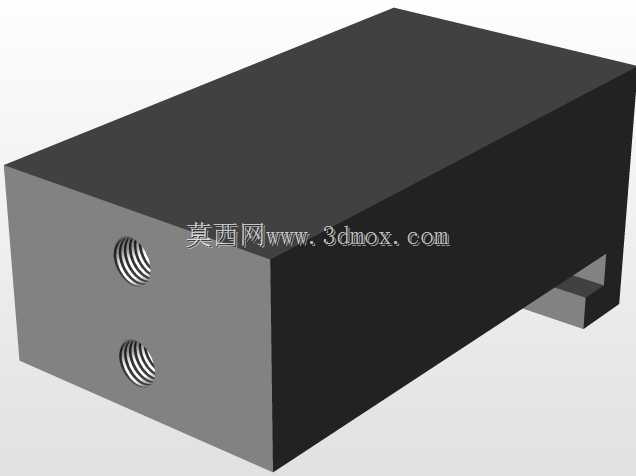

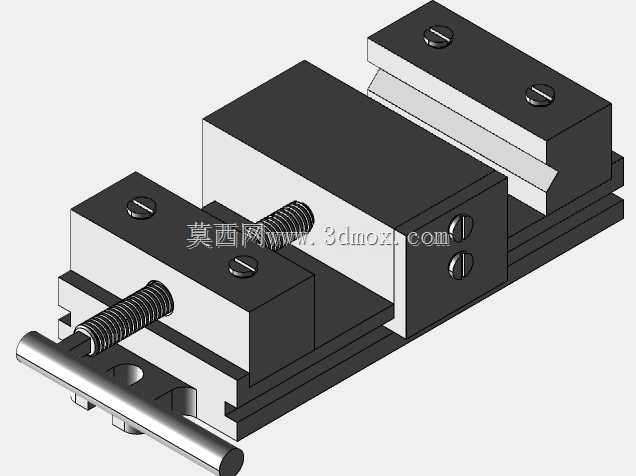

　　这款虎钳是机加工工位最常用的手动夹紧工装，日常在普通铣床、钻床、小型磨床以及钳工修配工位上承担工件装夹定位的作用，区别于重型液压台钳，它的整体结构更紧凑，适配小尺寸零件的精密加工场景。从结构设计来看，整体采用对称式双固定钳身搭配活动钳口的布局，核心传动为梯形螺杆副，螺杆端部设置了横向穿杆式摇把，操作时无需额外配套手柄工具，直接穿入金属杆即可施加扭矩，梯形螺纹的自锁特性可以保证夹紧后不会因为加工过程中的切削振动出现松脱，避免工件移位导致的加工报废甚至安全隐患。钳身底部设置了统一的安装定位槽，可直接适配机床工作台上的标准T型槽，通过压板螺栓即可完成快速固定，整体安装边界控制合理，不会占用过多工作台面空间，

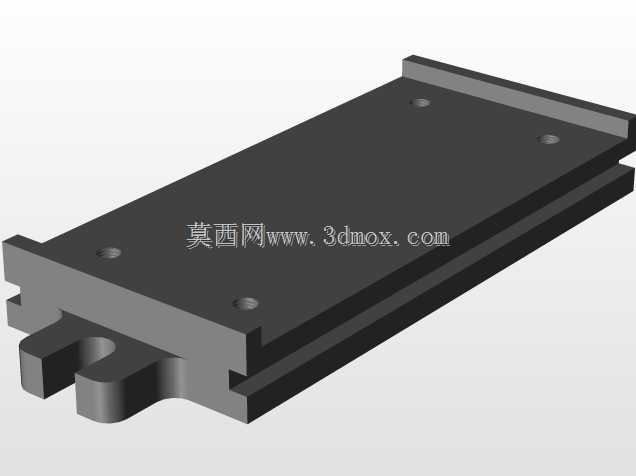

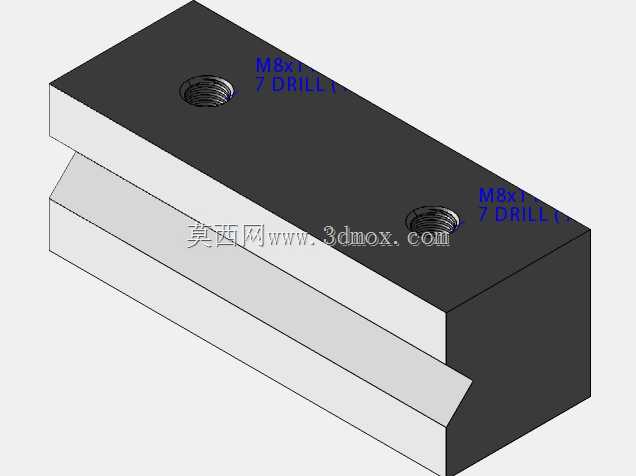

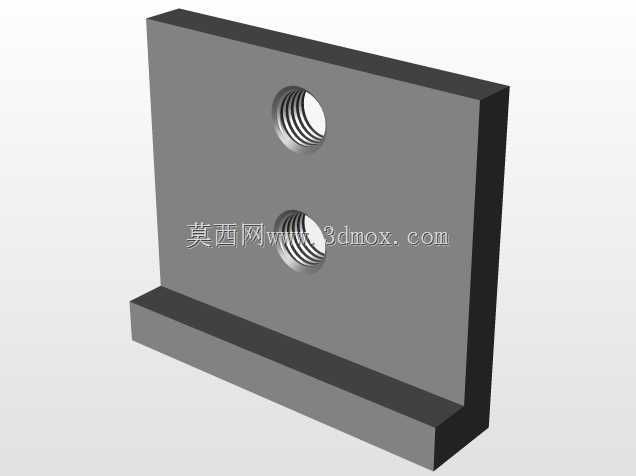

　　在小型加工中心的工位上也能并排布置多台，实现多工件同时装夹提升加工效率。钳口部分采用了可更换式的硬质钳口板，通过内六角沉头螺钉固定在钳身基体上，长期使用出现钳口磨损、压痕变形后，无需更换整个钳体，仅需拆卸更换钳口板即可恢复装夹精度，大幅降低了工装的维护成本。活动钳身与底座之间采用了燕尾槽式的滑动导向结构，导向间隙可以通过侧面的紧定螺钉进行微调，长期使用出现导向磨损后，调整间隙即可保证活动钳身移动的直线度，避免夹紧时工件出现上翘、偏移的问题。从实际使用场景出发，这款虎钳的夹紧行程覆盖了常规小尺寸机械零件的装夹需求，无论是方形毛坯、棒料还是异形的修配件，都可以通过调整钳口开合度完成可靠夹紧，钳身侧面预留的定位孔还可以搭配定位挡块使用，

　　实现批量零件加工时的快速定位，减少每次装夹的找正时间。设计过程中充分考虑了手动操作的受力合理性，摇把的转动半径经过优化，普通操作人员施加正常的手部力量即可达到足够的夹紧力，无需借助加力杆，避免夹紧力过大导致螺杆变形或者钳身开裂。整体结构没有冗余的复杂零件，所有传动部件都做了开放式的易维护设计，日常清理切屑、加注润滑油都非常方便，不会因为切屑堆积导致滑动卡滞，适合车间多粉尘、多切削液的恶劣使用环境。
