机加工用可调式机器虎钳结构设计

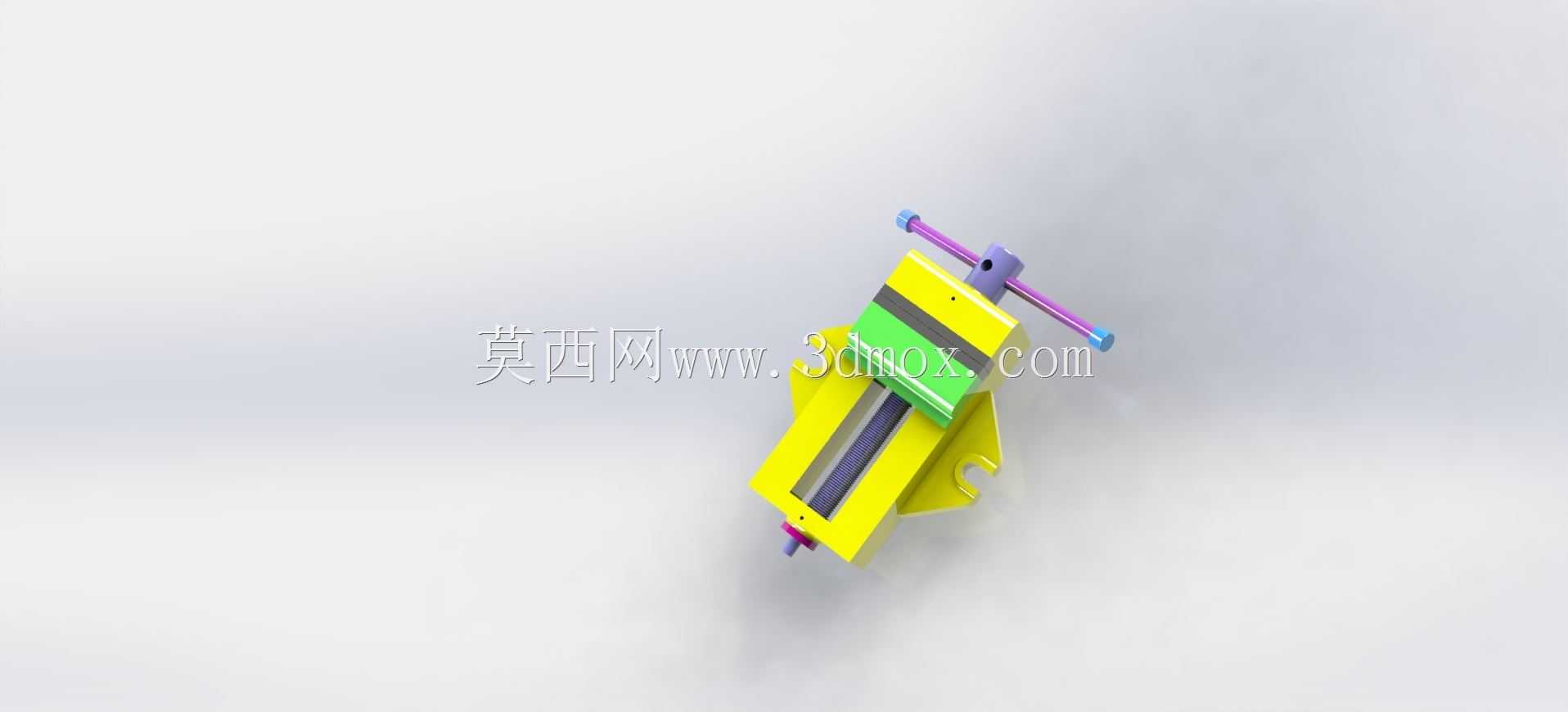

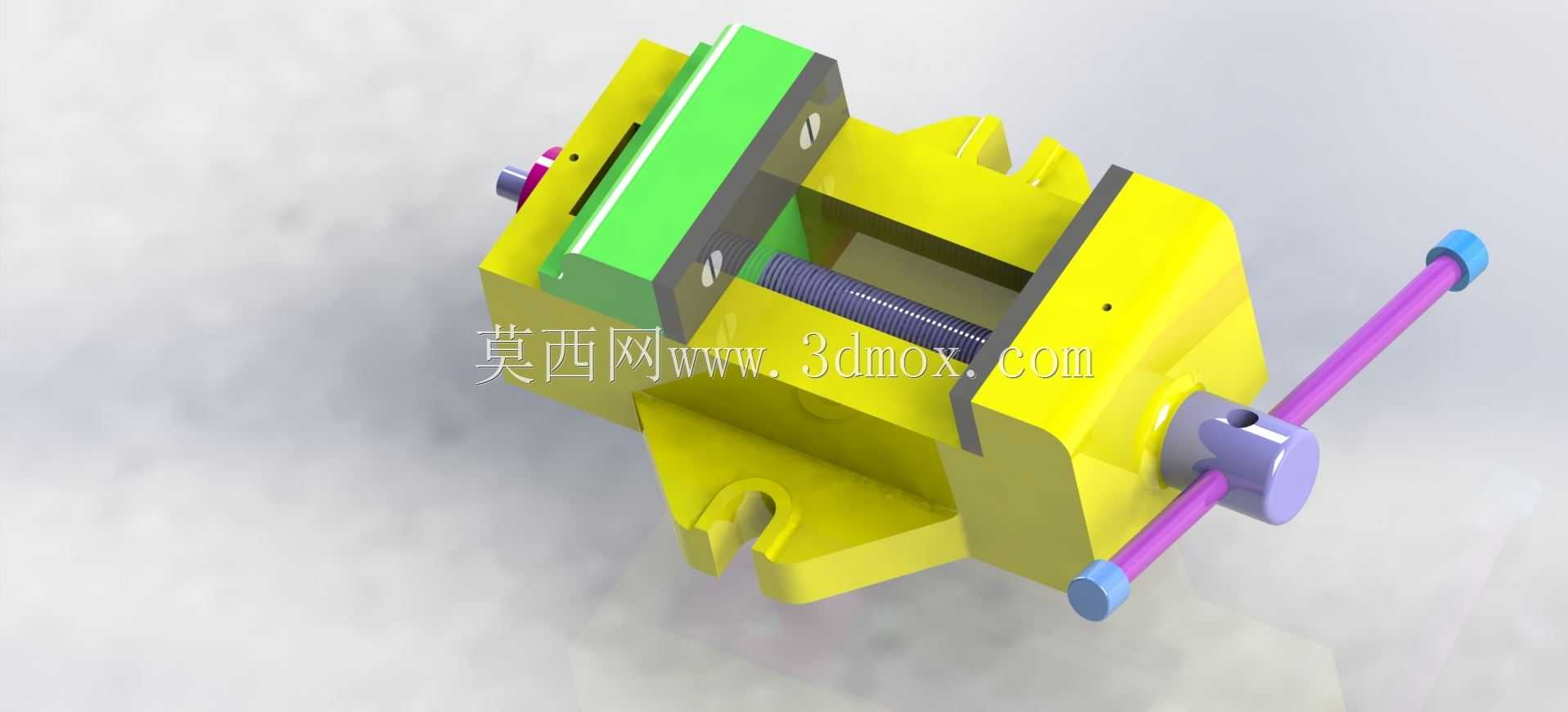

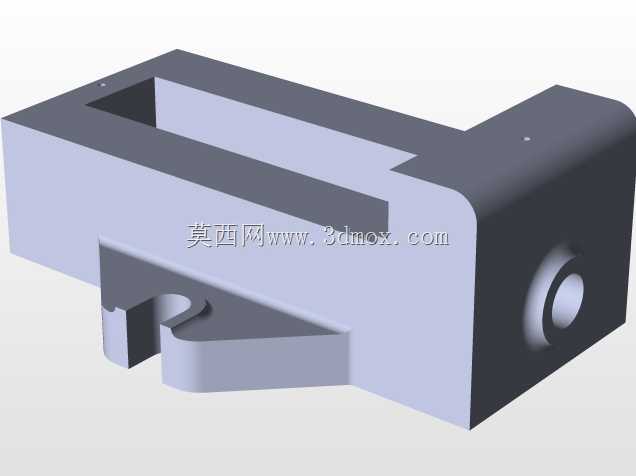

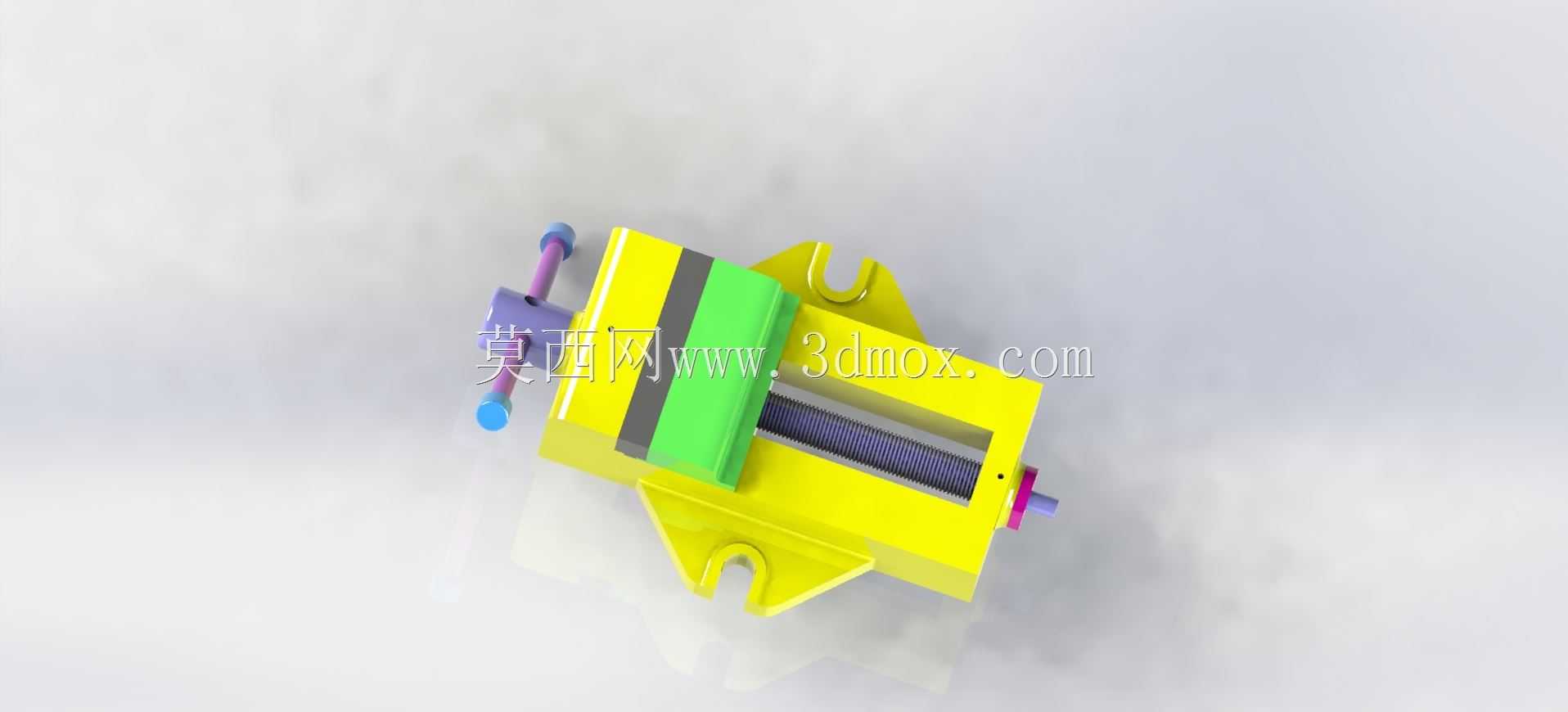

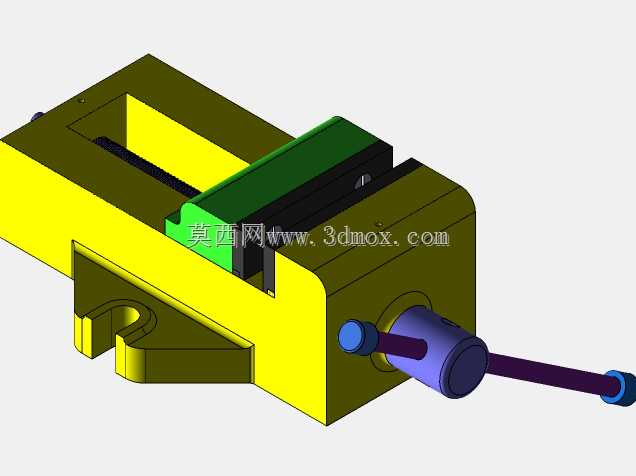

　　在常规铣削、钻削、镗削等机加工工序里，工件的装夹刚性与定位精度直接决定最终加工尺寸的一致性，这款机器虎钳正是针对中小批量零件加工场景设计的通用装夹部件，可适配多数立式铣床、台式钻床、小型加工中心的工作台安装需求。从结构设计逻辑来看，该虎钳采用丝杠副传动实现活动钳身的直线进给，传动丝杠布置在钳身中部空腔内，既可以避免加工切屑直接落在螺纹副上造成卡滞，也能让整体受力更均衡，夹紧时不会出现钳口偏斜的问题。钳身主体采用箱型结构设计，底部设置有与机床T型槽匹配的安装凸台与定位缺口，安装时可通过T型螺栓快速完成固定，安装边界可适配常规100-200mm宽度的机床工作台面，整体外形紧凑，不会占用过多工作台有效加工空间。

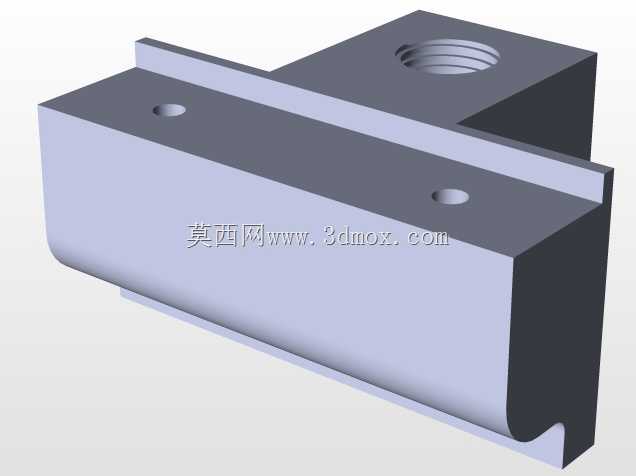

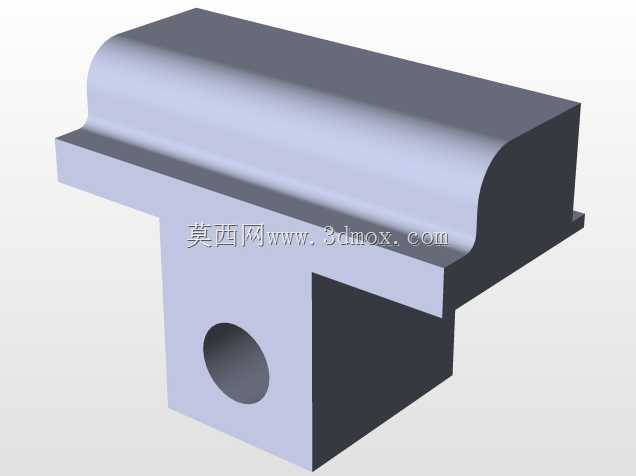

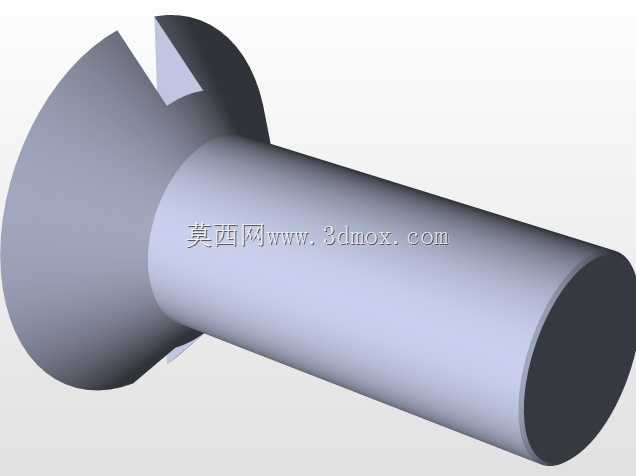

　　固定钳身与活动钳身的钳口安装面均设计有可拆卸的钳口板，钳口板表面加工有交叉防滑齿纹，针对毛坯件装夹可提供足够的摩擦力，针对精加工零件也可更换为软质钳口板，避免夹伤工件已加工表面。操作端的加长手柄设计充分考虑了手动夹紧的力矩需求，无需额外加力杆即可提供足够的夹紧力，手柄端部设置有防脱限位结构，避免操作时手柄滑脱。该虎钳支持水平方向的角度调整功能，可根据加工需求将钳身调整至所需角度后锁紧，在加工斜面、斜孔类零件时，无需反复调整工件装夹位置，即可完成多工序加工，大幅降低重复装夹带来的定位误差。在实际生产场景中，这类虎钳不仅可用于常规金属零件的装夹，更换适配钳口后也可用于硬质塑料、复合材料工件的固定，适配多类加工场景的装夹需求。

　　钳身的排屑槽设计可让加工过程中产生的切屑顺着斜面排出，不会堆积在丝杠与导轨配合面，日常维护时仅需定期清理切屑、加注润滑脂即可保证传动顺畅，整体结构可靠性高，适合车间长时间高频次使用。从建模细节来看，各部件的配合公差均按照通用机械装夹标准设定，活动钳身与固定钳身的导轨配合面预留了合理的间隙，既保证滑动顺畅，也不会出现夹紧时的晃动问题，丝杠与螺母的配合采用梯形螺纹设计，具备自锁特性，夹紧后不会因为加工振动出现松脱的情况，完全满足机加工场景的装夹刚性要求。
