重载卡车用轻量化辐板式车轮结构

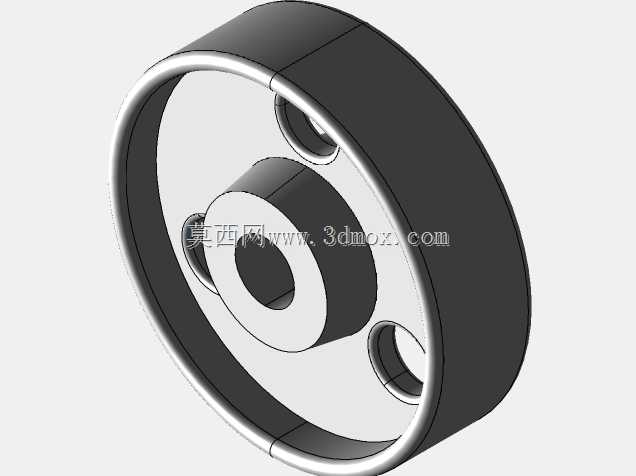

　　该车轮结构主要面向重载商用卡车的行走系统应用场景，作为整车承载与地面作用力传递的核心部件，需要同时兼顾静态载荷支撑、动态冲击缓冲、旋转动平衡精度三方面的核心性能要求。在实际整车装配场景中，该部件直接与车桥半轴法兰、制动鼓、轮胎总成配合安装，承担整车满载状态下的垂直载荷传递，同时在车辆起步、制动、转向过程中传递扭矩与侧向力，是商用车行走系统中可靠性要求极高的安全部件。从结构设计逻辑来看，该车轮采用整体式辐板加轮辋一体化的设计思路，中心设置大直径轮毂安装孔，用于与车桥轴头配合定位，保证车轮旋转的同轴度，避免高速行驶过程中出现径向跳动；围绕中心轮毂孔周向均匀布置三个减重安装孔，在不降低辐板整体结构强度的前提下，有效降低车轮自身的旋转惯量，

　　减少车辆行驶过程中的动力损耗，同时三个通孔也可作为制动系统散热的辅助通道，降低长距离制动过程中制动鼓的热衰退风险。轮辋部分采用等厚度卷边结构设计，边缘设置标准轮胎安装止口，匹配重载卡车常用的有内胎轮胎装配尺寸，轮辋与辐板的连接位置采用大圆角过渡结构，避免应力集中导致的辐板根部疲劳开裂，适配非铺装路面行驶时的交变冲击载荷。在安装边界设计上，中心定位孔的尺寸公差严格按照车桥轴头的配合公差要求设定，周向安装孔的位置度满足轮毂螺栓的装配精度要求，无需额外调整即可实现与标准卡车车桥的互换装配；车轮整体的轴向安装尺寸预留了制动鼓与轮毂轴承的装配空间，不会与周边的制动气室、转向拉杆等部件发生运动干涉。从结构强度角度考量，辐板的厚度经过载荷校核，

　　在满载1.5倍冲击载荷的工况下，最大应力位置出现在辐板与轮辋的过渡圆角处，应力值低于材料的屈服强度，满足商用车车轮的台架试验标准要求；三个周向减重孔的边缘均设置倒角，避免应力集中同时减少加工过程中的毛刺产生，提升部件的装配安全性。该结构采用参数化建模逻辑，可通过调整中心孔直径、辐板厚度、轮辋宽度、减重孔直径等核心参数，快速适配不同吨位、不同车桥规格的卡车车型，大幅缩短同系列产品的设计迭代周期，减少重复建模的工作量。
