传感器配套安装用铰接支撑铰链块结构

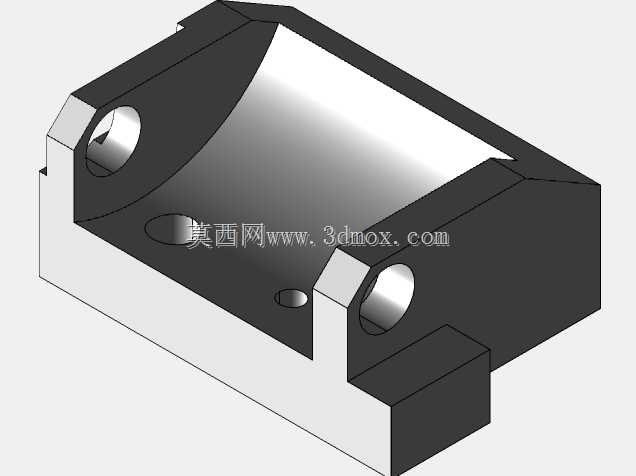

　　这类铰链块主要应用在工业传感检测单元的铰接安装场景中，多用于需要小角度摆动调整的传感器固定工位，比如生产线物料到位检测的光电传感器铰接支架、设备开合部位的位置传感触发机构，能够为传感元件提供稳定的铰接回转支撑，同时保证安装基准的位置精度，避免传感检测过程中因支架刚性不足出现检测角度偏移、信号误触发的问题。从结构设计来看，该铰链块采用一体化铣削成型的基体结构，主体承载面做了内凹弧面设计，一方面可以避让铰接回转过程中配套销轴的运动包络，减少不必要的结构干涉，另一方面也能在不降低整体结构刚性的前提下削减零件自身重量，降低安装位置的负载。基体两侧对称设置的同轴销孔是核心功能结构，孔位加工时严格控制同轴度公差，

　　保证铰接销轴穿装后转动顺畅无卡滞，销孔边缘做了倒角处理，既方便销轴装配时的导入，也能消除锐边应力集中，避免长期交变载荷下孔口出现裂纹。基体底部的安装平面为主要定位基准，平面上设置的两个沉头安装孔用于将铰链块整体固定在设备机架或安装基板上，沉孔设计可以让紧固螺栓的头部完全埋入基体内部，不会突出平面干涉铰接部件的摆动行程，安装孔的孔位间距按照常用工业安装的标准孔距设计，能够适配多数常规传感安装支架的安装尺寸。设计过程中优先考虑了安装边界的兼容性，零件整体外轮廓的长宽高尺寸控制在紧凑范围内，不会占用过多设备安装空间，两侧的支撑耳做了加厚处理，能够承受铰接部位传递的径向载荷，即使在设备运行产生振动的工况下，也能保持销孔的形位精度，

　　避免长期使用后出现铰接间隙过大的问题。基体一侧延伸出的定位凸台主要用于安装初始位置的限位，配合铰接件上的限位结构，可以将传感器的摆动角度限制在有效检测范围内，防止过度转动扯断传感线缆。整个零件的结构没有冗余设计，所有特征都服务于铰接支撑与安装固定的核心功能，加工时可通过常规铣削、钻削工序完成，不需要特殊工艺，适合批量加工应用，在各类需要铰接调整的传感安装场景中都能直接适配使用，不需要额外做过多的结构修改。
