传感器安装用斜面定位限位块结构

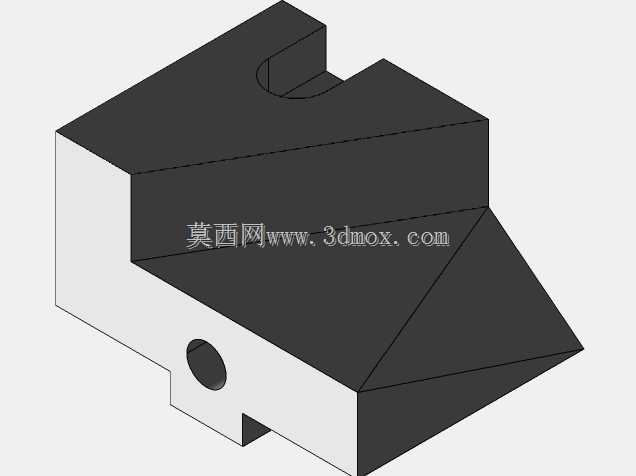

　　在自动化检测工位、精密装配线的传感器布设环节，定位块是保障检测元件位置精度的核心基础零件，这类零件看似结构简单，却直接决定了光电、接近类传感器的检测距离、对准角度是否符合工艺要求，一旦定位基准出现偏移，整套检测工序的误判率会大幅上升，甚至直接触发设备停机保护。这款定位块采用一体化切削成型的结构设计，主体为直角基座搭配斜向承托面的组合构型，基座底部设置有凸台定位结构，能够直接嵌入工装板的T型槽或者安装基板的定位卡槽内，不需要额外加工复杂的适配结构，安装时仅需通过侧面的横向通孔穿入锁紧螺栓，就能完成零件的完全固定，锁紧后不会出现沿安装面的滑移或者转动偏移。斜向承托面的角度经过精准计算，刚好匹配常用漫反射式传感器的最佳检测倾角，

　　能够让传感器的检测光束垂直对准待检测工件的被测面，避免因入射角过大导致的信号衰减、检测距离缩短问题。零件上部开设的半圆弧卡槽，专门用于卡装圆柱外形的传感器本体，卡槽的圆弧半径与常用M12、M18规格传感器的外径公差适配，卡入后不需要额外加装抱箍就能限制传感器的径向窜动，配合侧面的紧定螺钉孔，可以快速调整传感器的伸出长度，适配不同检测距离的工艺需求。从安装边界来看，这款定位块的基座底面为完全精加工的基准面，平面度控制在0.02mm以内，能够与安装基板实现完全贴合，不会出现安装倾斜；整体的外轮廓尺寸经过紧凑化设计，在满足结构强度的前提下尽可能压缩占用空间，即使在排布密集的多传感器检测工位上，也不会和相邻的夹具、工件输送结构产生运动干涉。

　　零件的所有棱边都做了0.5mm的倒角处理，既避免了安装过程中锐边划伤操作人员，也能消除加工应力集中导致的零件变形，长期在车间振动环境下使用也不会出现基准面翘曲、定位精度下降的问题。在实际产线应用中，这类定位块除了用于传感器安装定位，也可以作为小型工件的侧向限位块使用，斜向结构能够在工件到位时起到导向滑入的作用，避免刚性碰撞导致的工件表面磕伤，相比普通直角定位块，它的适配场景更广，不需要针对不同安装角度单独加工斜面，能够大幅缩短工装设计的周期，降低非标工装的加工成本。
