JCB重型轮式装载机结构设计

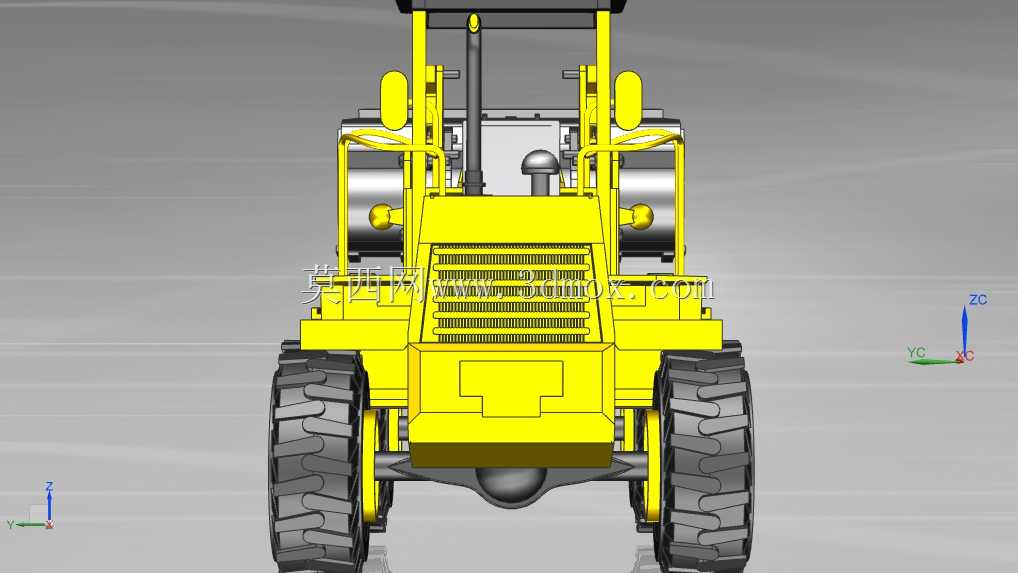

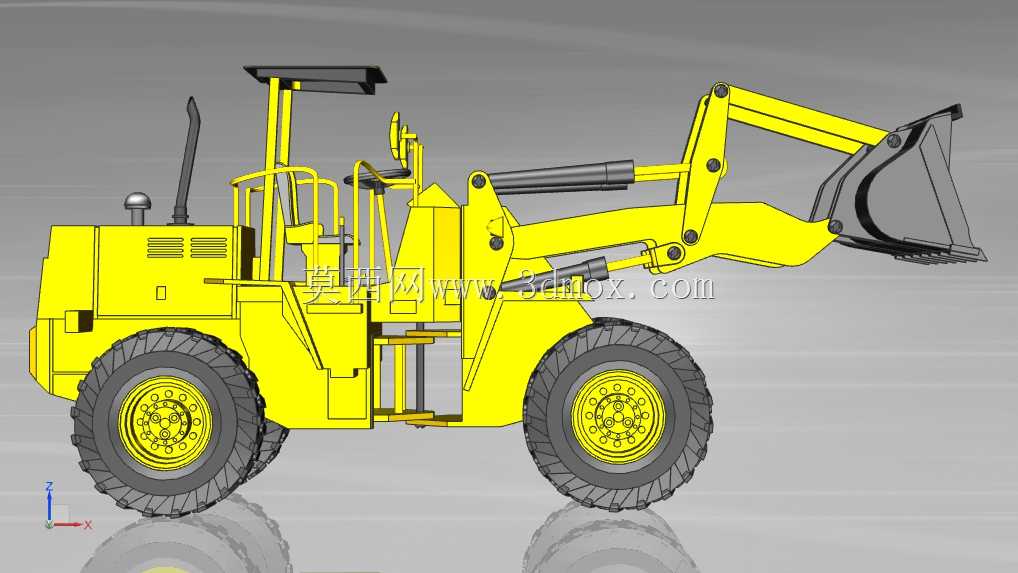

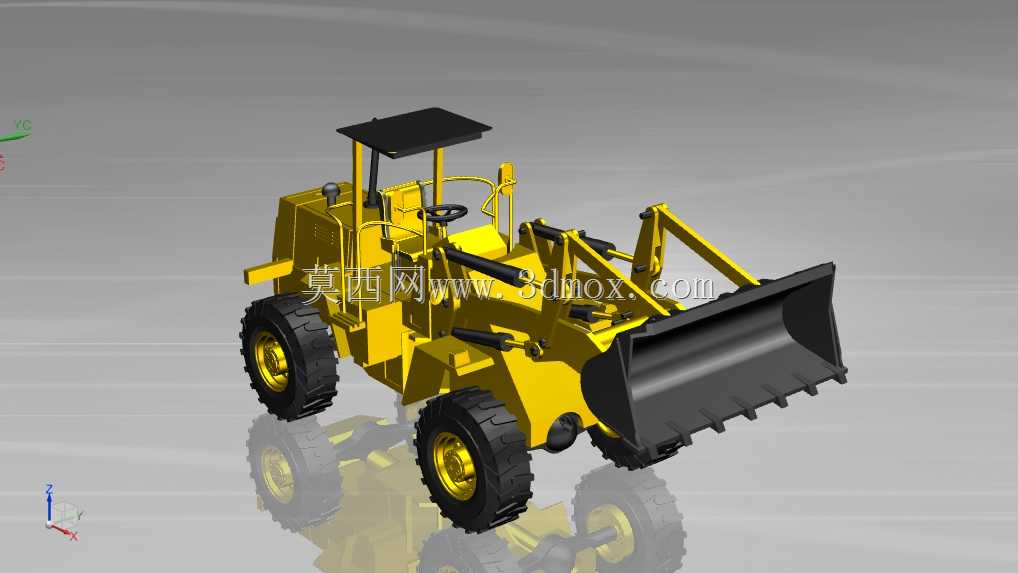

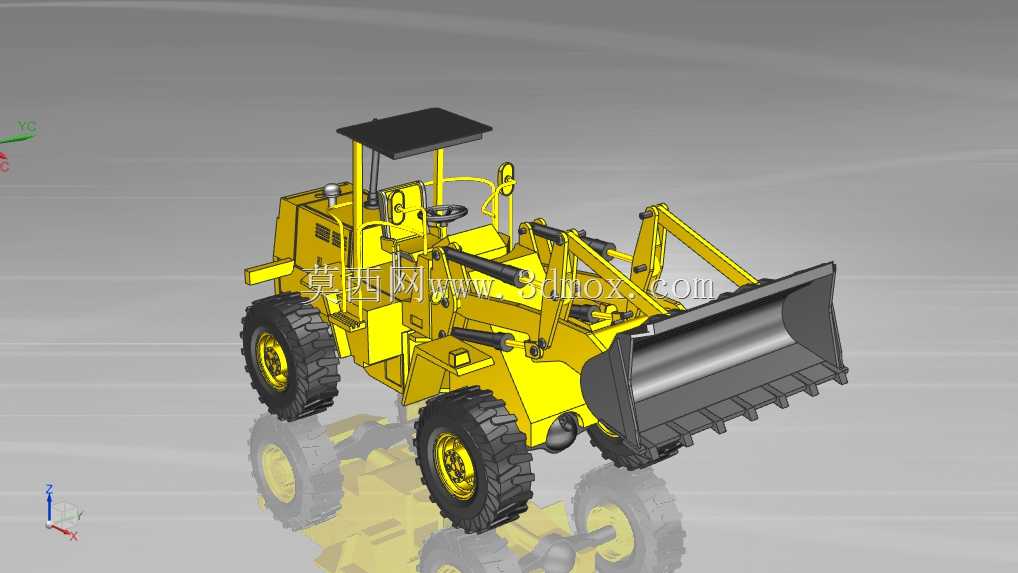

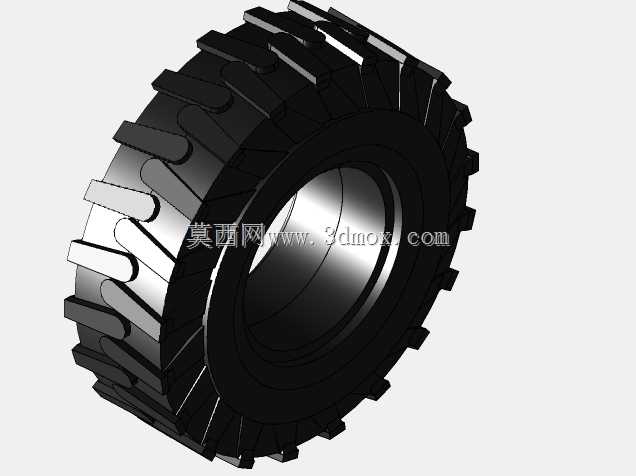

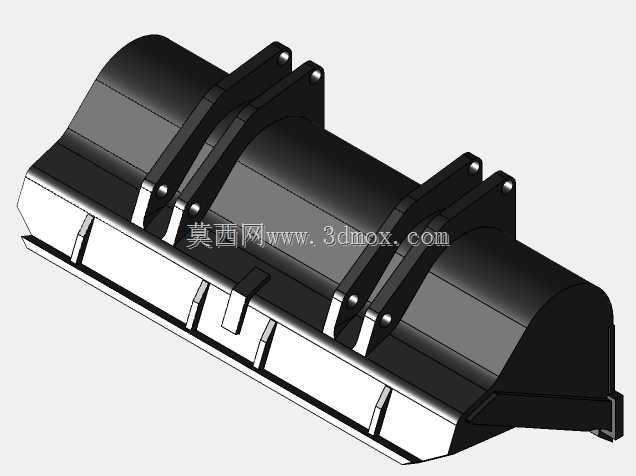

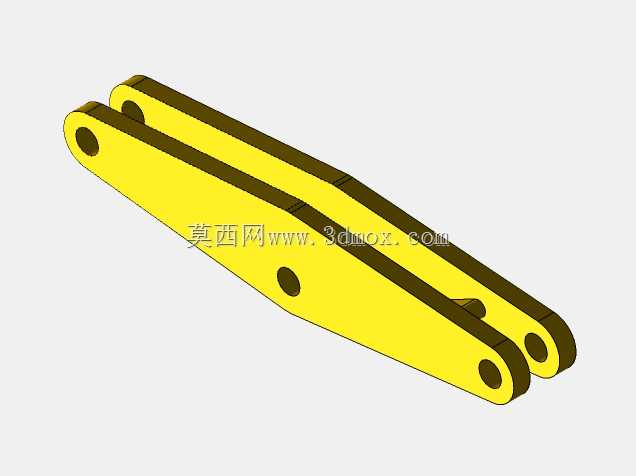

　　这款轮式铲装设备的三维结构设计，核心围绕小型工程作业场景的使用需求展开，可适配松散物料铲运、场地平整、短距离物料转运等常见作业工况，在小型基建、厂区物料周转、农用场地整理等场景中，这类设备凭借灵活的转向特性、较强的场地适应能力，能完成大型工程机械无法覆盖的窄区域作业任务。从结构设计逻辑来看，整体采用前装铲斗、中置铰接转向、后段动力舱的经典布局，工作装置采用反转六连杆机构，该机构的传动特性可以保证铲斗在举升全过程中保持接近平动的姿态，避免举升过程中物料洒落，同时在铲掘工况下能提供足够的掘起力，配合铲斗刃口的齿形结构，可轻松切入堆积的砂石、土壤、散料堆层。行走系统采用大花纹深沟槽越野轮胎，搭配宽轮距设计，

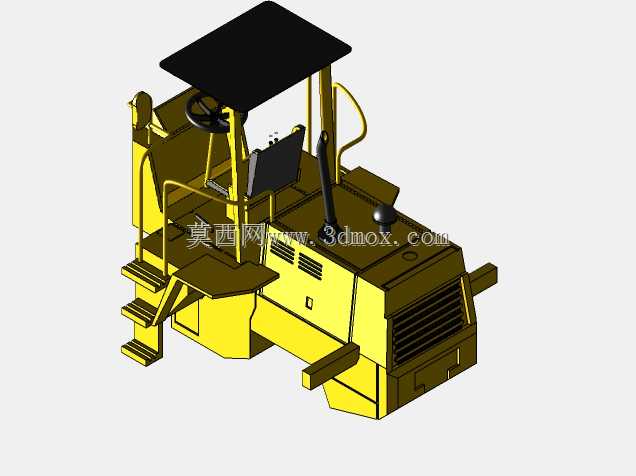

　　在非硬化路面作业时能提供足够的抓地力，同时降低整机接地比压，减少松软场地的陷车风险；驾驶区域采用开式顶棚设计，既可以为操作人员提供遮阳挡雨的基础防护，又能保证360度的作业视野，方便操作人员观察铲斗位置、周边障碍物以及轮胎行驶轨迹，操作位的方向盘、操纵杆布局按照人机工程学排布，减少长时间作业的操作疲劳。设计过程中对各部件的安装边界做了明确约束：动臂与车架的铰接点位置、举升油缸和转斗油缸的铰接行程、转向系统的最大转角限位都做了参数化定义，避免部件运动过程中出现干涉；整机外形尺寸控制在窄体小型设备范畴，转弯半径适配3米左右的狭窄通道，可在老旧厂区、乡村巷道等受限空间内灵活转向作业；铲斗的额定容量匹配小型作业的单次装载量，

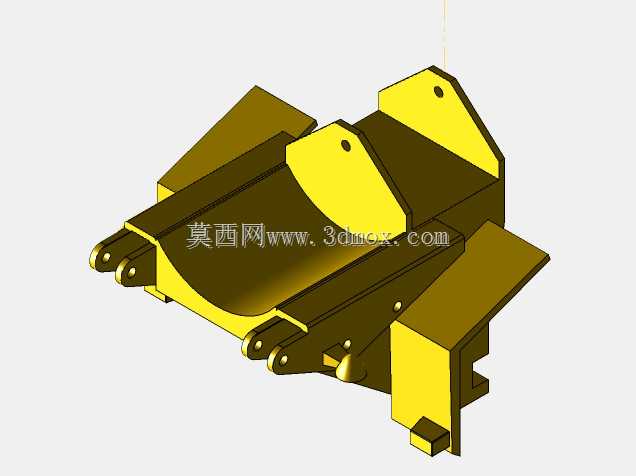

　　既不会因为容量过大导致整机倾翻风险升高，也不会因为容量过小降低作业效率。车架部分采用箱型焊接结构的设计思路，在保证结构强度足以承受铲掘冲击载荷的前提下，尽可能优化板材厚度分布，降低整机自重，提升燃油经济性；后段动力舱的预留空间可以适配常规的柴油动力单元安装，散热模块、燃油箱、液压油箱的安装位置都做了模块化预留，方便后续根据不同的动力配置调整安装接口，液压管路的排布沿着车架内侧走线，既可以避免作业过程中物料剐蹭损坏管路，又能让整机外观更整洁，减少管路弯折造成的压力损失。
