带侧接接口法兰安装式传感基座结构

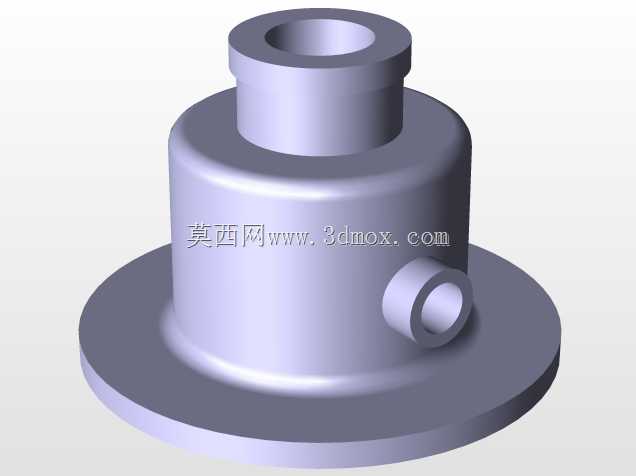

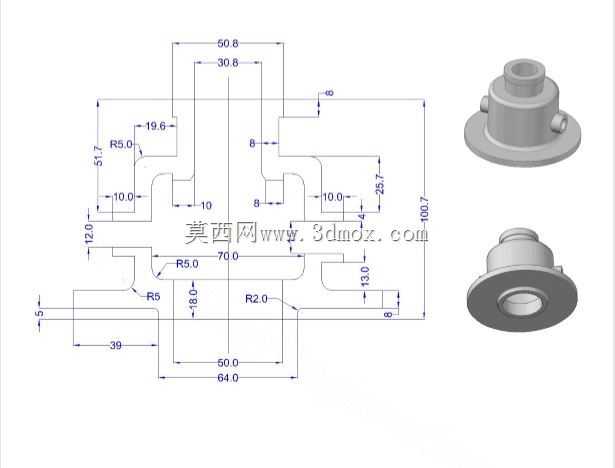

　　这类带侧接接口的法兰安装基座，主要应用在工业流体管路、小型气动液压回路的压力、温度参数检测场景中，作为检测元件与管路系统的衔接载体，既承担传感元件的定位固定作用，也能实现被测介质的导流导通，避免检测元件直接受管路流体冲击造成的测量偏差或元件损坏。从结构设计逻辑来看，主体采用阶梯式中空腔体结构，底部为圆形法兰安装面，直径64mm的法兰盘上预留了均匀分布的安装孔位，安装时可通过螺栓直接固定在管路预留的检测接座上，法兰面与管路接座之间加装密封垫片即可满足常规工况下的密封要求，安装边界清晰，不需要额外设计转接工装就能适配多数常规工业管路的检测接口规格。主体上部的中空腔体直径30.6mm，深度方向做了多级台阶过渡，顶部的接口内径10mm，

　　用于插入传感检测探头，腔体内部的R5圆角过渡设计，一方面可以减少介质在腔体内的滞留死角，避免介质残留影响后续检测精度，另一方面也能降低流体进入腔体时的紊流效应，让检测探头接触到的介质流态更稳定，减少测量值的波动。侧面伸出的两个对称侧接接口，中心距主体轴线19.6mm，接口内径8mm，既可以作为泄压旁路使用，也能接入校准管路实现传感器的在线校准，不需要将整个基座从管路上拆卸就能完成检测精度校验，大幅降低现场维护的工作量。整体外形总高度控制在100.7mm以内，法兰盘厚度8mm，侧接口的外伸长度不会超出法兰盘的外圆边界，安装后不会与周边管路、支架产生空间干涉，适合在布局紧凑的工业设备内部安装使用。

　　结构上所有转角位置都做了R2到R5不等的圆角处理，没有尖锐的应力集中棱角，在承受管路内1.6MPa以内的常规工作压力时，应力分布更均匀，不会出现局部应力过高导致的基座开裂问题。底部法兰盘与主体衔接位置做了12.9mm高度的锥形过渡段，进一步强化了衔接位置的结构强度，即使在设备运行产生振动的工况下，也能保证基座与管路连接的可靠性，不会出现长期振动导致的连接松动问题。这类基座的中空流道设计做了等流速优化，介质从底部法兰入口进入腔体后，流速不会出现突然的升高或降低，避免了高速流体对检测探头的直接冲刷，能有效延长传感元件的使用寿命，同时也减少了流道内的压力损失，不会对整个管路系统的运行参数造成额外影响。
