传感器安装固定支座三维结构设计

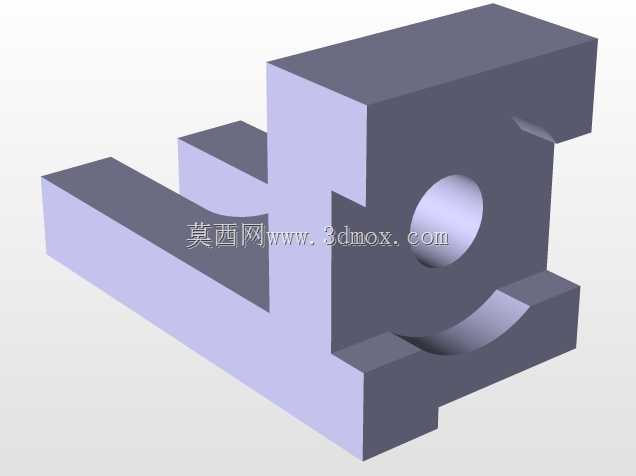

　　这款传感器安装固定支座，主要面向工业自动化检测场景的传感器布设需求，可适配光电类、接近类等多种外形的小型检测传感器，在流水线工件到位检测、设备工位位置校验、工装夹具定位反馈等场景中都能发挥作用，解决传感器安装时的位置调整、刚性固定需求，避免检测过程中因设备振动、外力触碰导致的传感器移位，保障检测信号的稳定输出。从结构设计逻辑来看，支座整体采用一体化铣削成型思路，上部设置带圆弧过渡的安装孔位，孔位周边做R30的圆弧避让设计，既能够适配带圆柱安装柄的传感器，也能通过孔位周边的平面预留锁紧件的安装空间，方便传感器穿入后通过侧顶螺丝或者锁紧抱箍完成固定，上部的圆弧结构同时兼顾了减重与应力分散的作用，避免长期受振动影响出现安装孔开裂的问题。

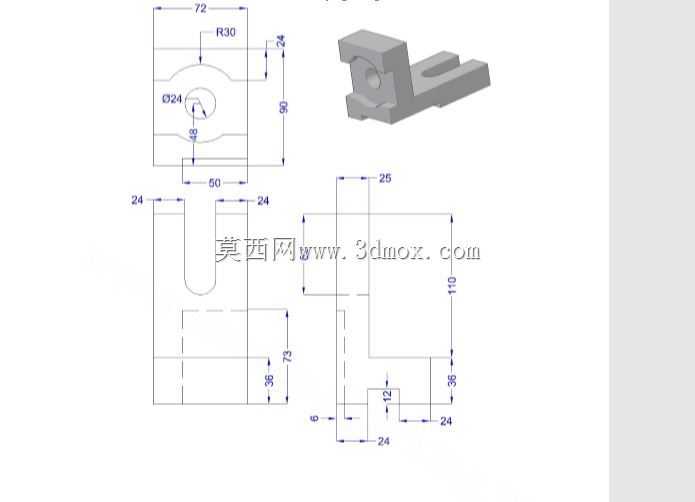

　　支座下部采用U型开槽结构，槽体两侧预留24mm宽度的安装边，可直接卡接在设备机架的型材导轨或者安装板上，槽内的圆弧过渡设计能够减少装配时的卡滞，同时槽体深度预留足够的调整余量，安装时可沿着槽体方向前后调整支座的固定位置，适配不同检测距离的传感器布设要求。从尺寸边界来看，支座整体最大长度72mm，上部安装位中心到底部安装面的垂直高度为50mm，侧向安装边的厚度为8mm，下部安装槽的开口宽度适配常规20-25mm规格的安装导轨，侧向的固定孔位中心距安装边边缘24mm，安装时可采用M6规格的螺栓完成锁紧固定，整体安装占用空间小，不会对周边的设备运动部件造成干涉。结构细节上，支座的转角位置均做了小圆角过渡处理，没有尖锐的加工棱角，

　　既能够减少加工时的应力集中，也能避免装配调试过程中划伤操作人员。上部安装孔的直径为24mm，可适配大部分常用圆柱型传感器的安装柄尺寸，孔位下方预留的12mm高度的凸台结构，能够增强安装孔位的结构刚性，避免传感器锁紧时出现孔位变形的问题。侧向的尺寸标注显示，支座的侧向突出结构宽度为25mm，该结构可作为辅助走线的固定位，方便传感器线缆的绑扎固定，避免线缆晃动拉扯传感器接线端导致的接触不良问题。在实际选型使用时，可根据传感器的检测方向调整支座的安装角度，由于支座底部采用U型槽固定方式，松开锁紧螺栓后可沿着安装导轨滑动调整位置，也可小范围转动支座调整传感器的检测朝向，调试完成后锁紧螺栓即可实现刚性固定，整体结构没有复杂的活动部件，后期维护成本极低，适合在各类工业检测工位长期稳定使用。
