双孔异形连接垫片结构设计方案

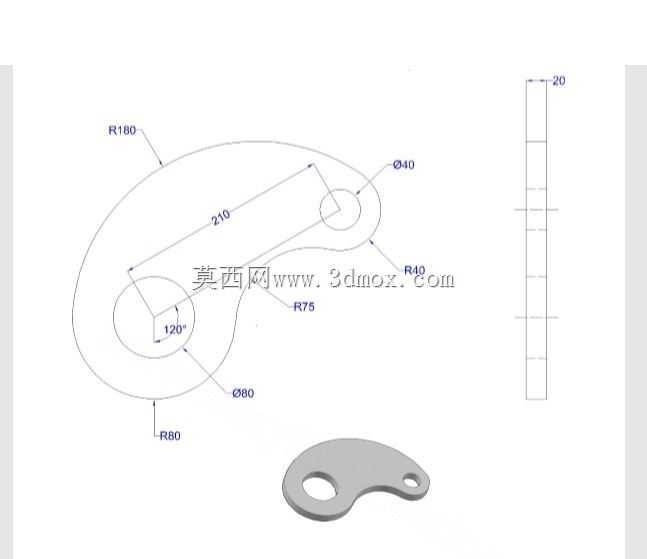

　　这款异形双孔垫片的设计，最初是为了解决狭小安装空间内非平行安装面的连接补偿问题，在自动化生产线的传感器安装工位、小型气动元件的固定场景中，常规圆形平垫片往往无法适配两个安装孔位存在偏心距、且安装面带有弧度的工况，容易出现压合不均、局部应力集中导致的垫片碎裂，或是连接后部件偏移影响检测精度的问题。从结构尺寸来看，该垫片整体外轮廓采用多段圆弧相切成型，最大外圆弧半径为180mm，对应安装侧的圆弧半径为80mm，两段圆弧通过半径75mm、40mm的过渡圆弧顺滑连接，整体轮廓没有尖锐棱角，避免安装过程中划伤操作人员或是周边管线。两个安装孔的中心距为210mm，其中大孔直径为80mm，小孔直径为40mm，

　　两孔中心连线与大孔处120度定位边形成固定夹角，能够在安装时快速对准定位，无需额外调整角度，适配对应规格的螺栓穿过，孔边做了0.5mm的倒角处理，消除冲压或是加工后的毛刺，避免螺栓拧紧时毛刺脱落卡入连接面造成间隙。垫片整体厚度为20mm，厚度方向的平行度公差控制在0.1mm以内，保证压合后两个安装面的受力均匀，不会出现偏载。设计过程中特意将外轮廓的过渡段做了收窄处理，在保证两个安装孔周边承压面积足够的前提下，尽可能减少垫片的整体重量，同时避开周边的走线槽、邻近元件的安装位置，不会和周边部件产生干涉。在实际应用中，这类异形垫片除了起到常规的增大接触面积、分散螺栓压紧力的作用外，还可以通过自身的轮廓形状起到防呆作用，

　　避免安装时方向装反导致的孔位错位，在一些需要频繁拆装维护的检测工位，这种自带定位角度的垫片能够大幅缩短拆装后的对位时间，提升维护效率。材质选用上可根据使用场景选择不同材质，普通工况下采用Q235钢板冲压成型后做镀锌防锈处理，有耐腐蚀需求的场景可采用304不锈钢加工，有密封需求的场景还可以在贴合面增加橡胶垫层，适配不同的使用环境。从建模逻辑来看，绘制时先确定两个安装孔的中心位置，再根据安装边界的避让要求绘制各段相切圆弧，通过约束保证各段连接顺滑无拐点，拉伸成型后对孔边、外轮廓边缘做倒角处理，最后校验整体的承压面积是否满足螺栓拧紧力矩下的压强要求，避免垫片被压溃。
