双层皮带输送设备结构设计方案

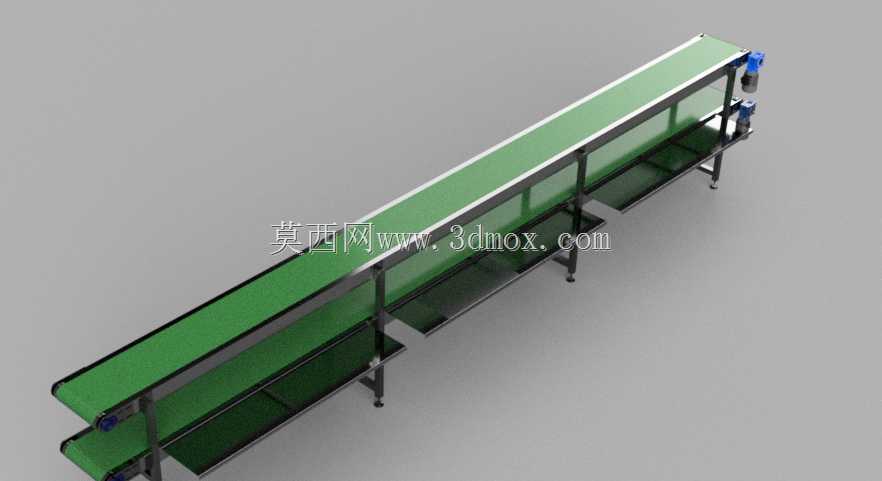

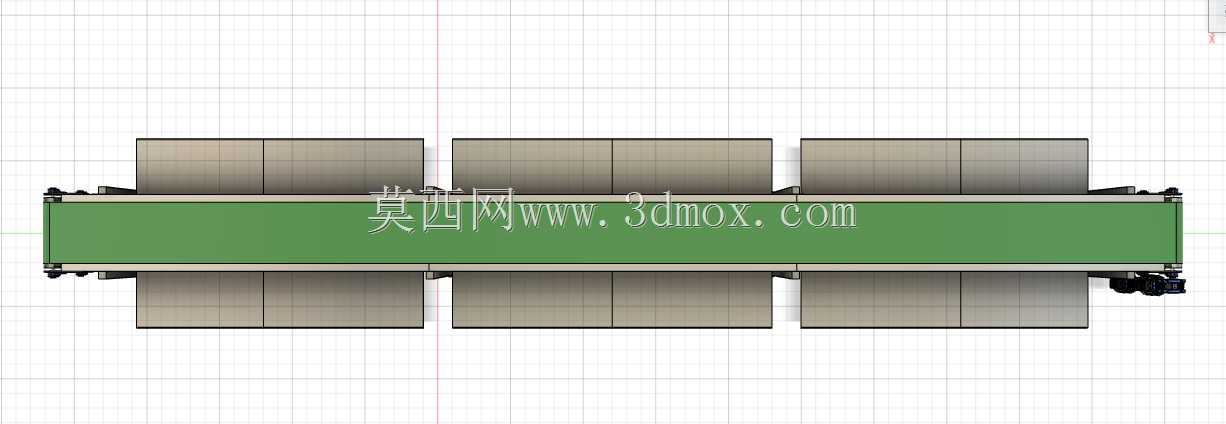

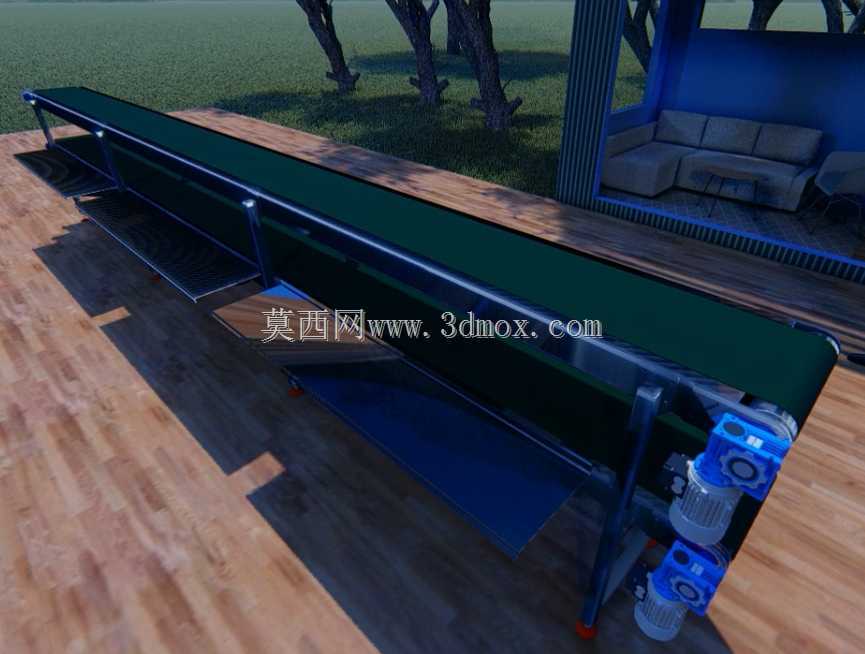

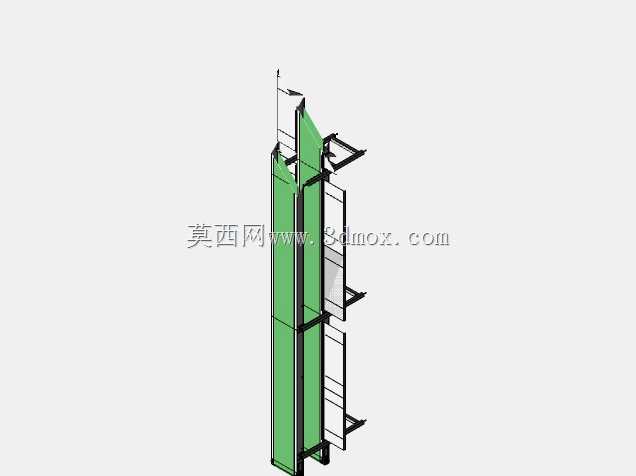

　　在电子组装、食品包装、轻工零部件分拣这类厂房空间紧凑的产线布局场景里，单层皮带输送设备往往会占用过多横向占地空间，无法满足上下工序并行流转的输送需求，双层带式输送结构正是为解决这类空间痛点开发的输送单元。该设备采用上下两层平行布置的皮带输送线体，共用一套立式支撑框架，相比布置两条独立的单层输送机，能减少近40%的横向安装占地，同时可实现同点位不同流向、不同类型物料的同步输送，上层线体可承载完成前段加工的待检工件向下游检测工位流转，下层线体可反向输送工装托盘或不合格品回流至返修工位，适配多类产线的双向流转需求。

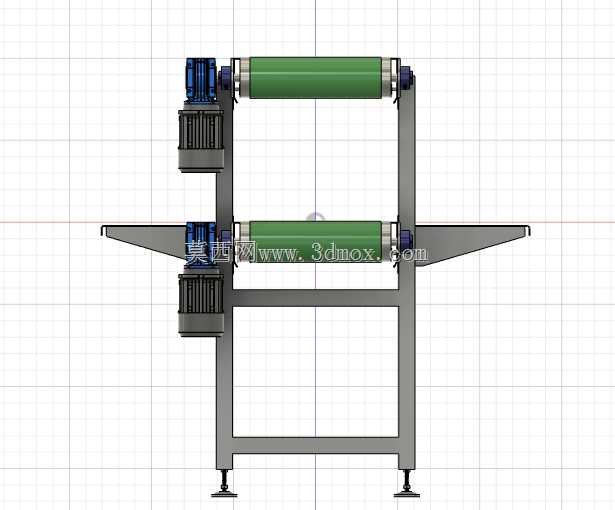

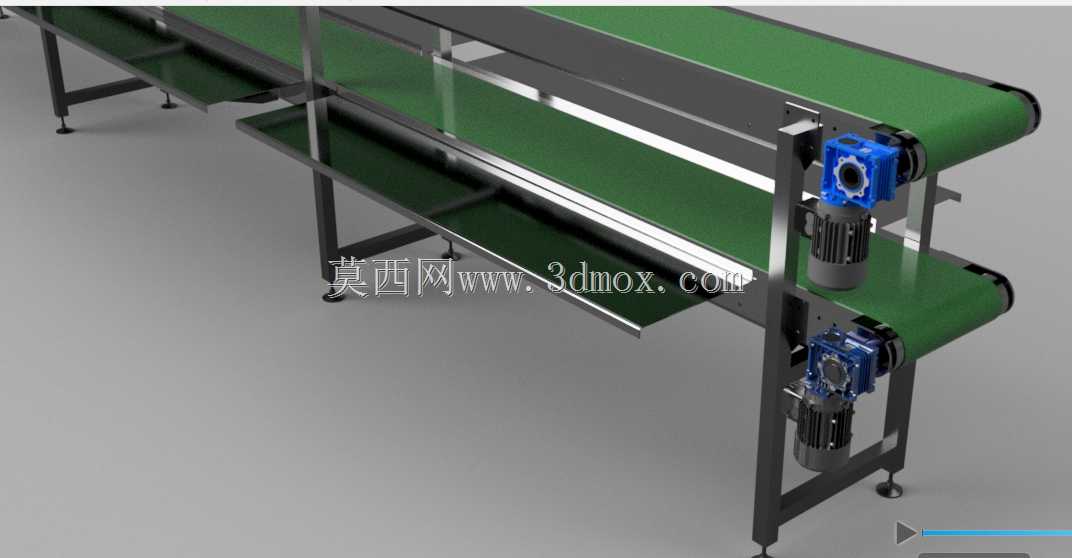

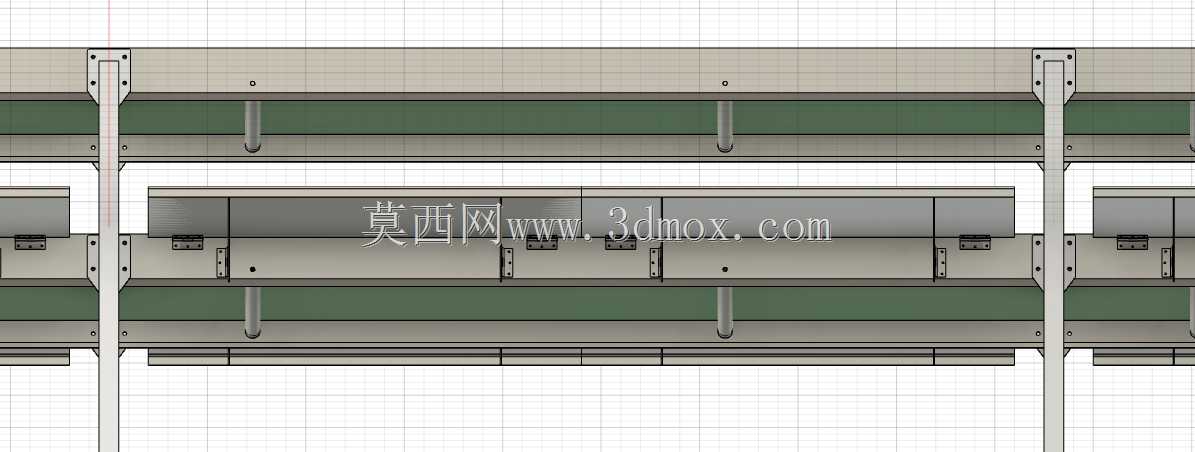

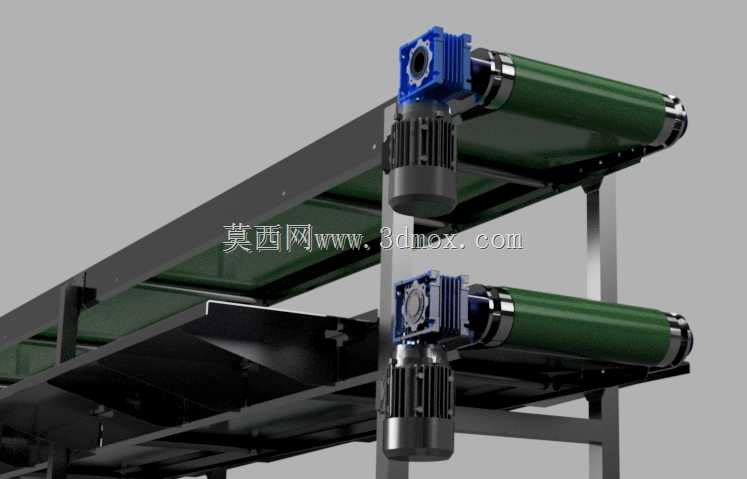

　　设计阶段优先考虑了线体的负载匹配与运行稳定性，每层线体独立配置驱动单元，采用蜗轮蜗杆减速电机直接驱动主动滚筒的传动方案，省去了额外的链传动或带传动过渡结构，既压缩了驱动端的安装空间，也降低了传动环节的功率损耗，减速电机的输出轴与主动滚筒采用胀套连接，安装时无需额外加工键槽，后期维护拆卸也更为便捷。线体的从动端配置了螺旋张紧结构，可通过调整两端的张紧螺栓调节皮带张紧力，补偿皮带长期运行产生的蠕变伸长量，避免皮带打滑、跑偏问题。支撑框架采用标准工业铝型材拼接搭建，型材槽口可灵活安装光电传感器安装支架、挡停机构、导向护栏等附属配件，无需额外焊接加工，适配不同产线的定制化改造需求。

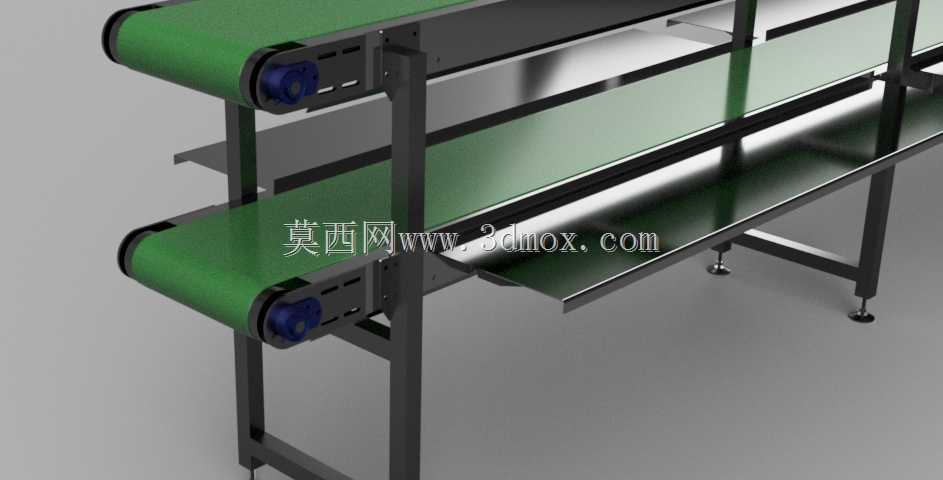

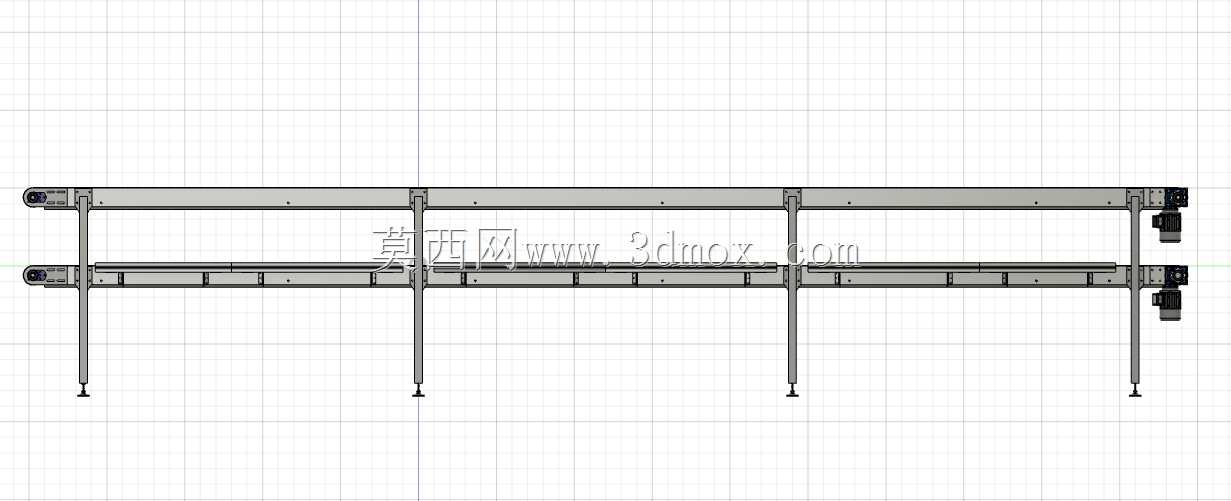

　　从安装边界来看，该设备的两层线体间距预留了足够的物料通行空间，可满足高度200mm以内的工件或工装托盘顺畅通行，线体的支脚配置了可调脚杯，可在地面不平整的车间环境下调整整体水平度，调整范围可达±30mm，无需额外制作安装基础。皮带表面采用哑光绿色PVC材质，摩擦系数适中，既可以保证输送过程中工件不发生滑移，也不会因摩擦力过大导致工件堆积时出现表面刮损，线体两端的滚筒采用锥形包胶设计，可自动纠正皮带运行过程中的横向偏移，降低日常运维的调整频次。

　　在实际选型应用中，该双层输送结构可直接对接各类自动化加工设备的上下料口，也可搭配顶升移栽机、直角移载机构实现多层线体之间的物料转运，无需对原有产线布局做大规模改动，线体的侧边预留了标准安装孔位，可根据需求加装防尘罩、冷却风机、静电消除棒等功能附件，适配不同行业的特殊输送工况。整体结构没有冗余的复杂构件，所有传动部件均采用市面通用标准件，后期更换配件无需定制加工，能有效降低设备的全生命周期维护成本。
