双链传动动力滚筒输送设备结构

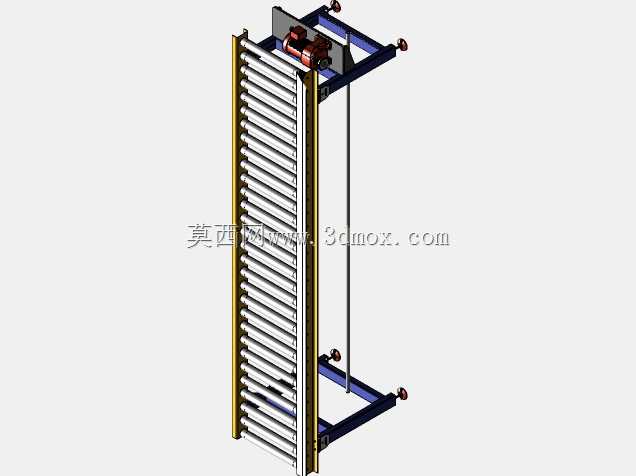

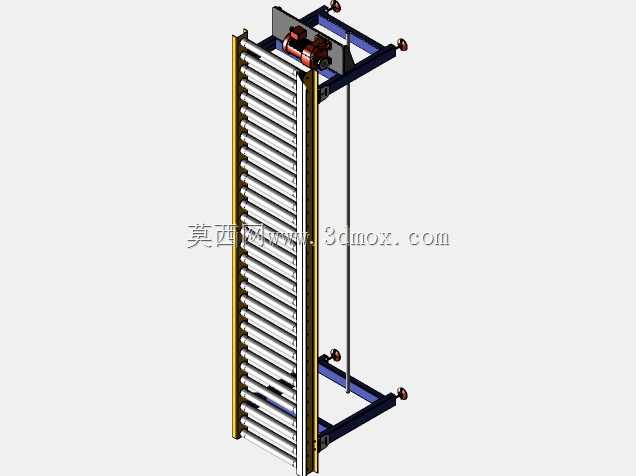

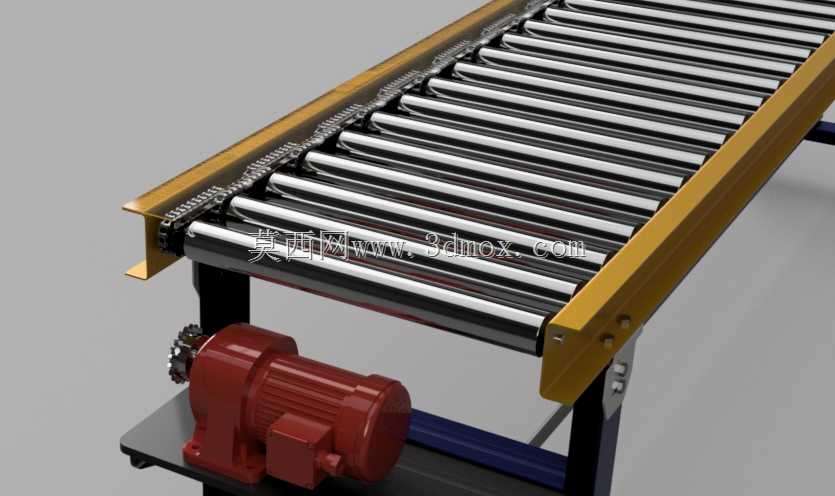

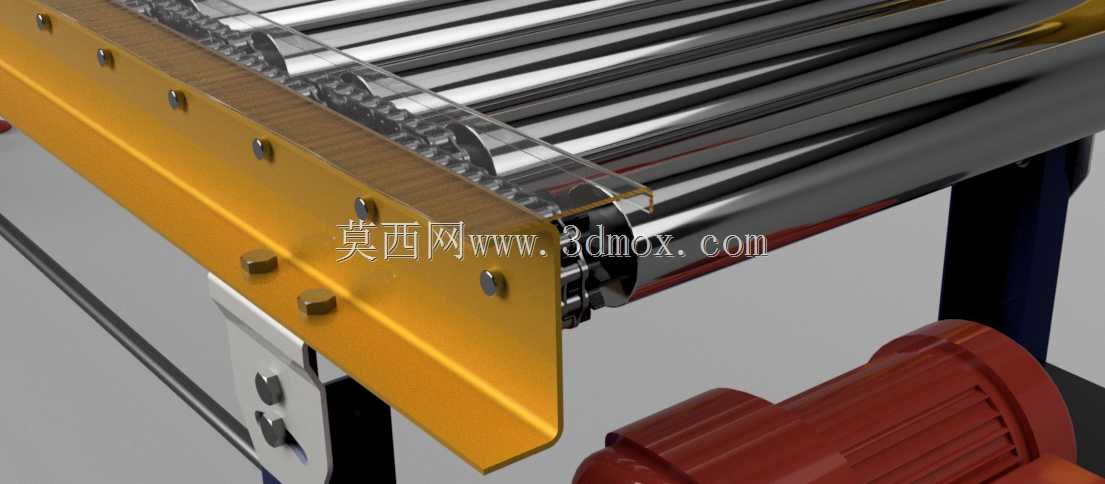

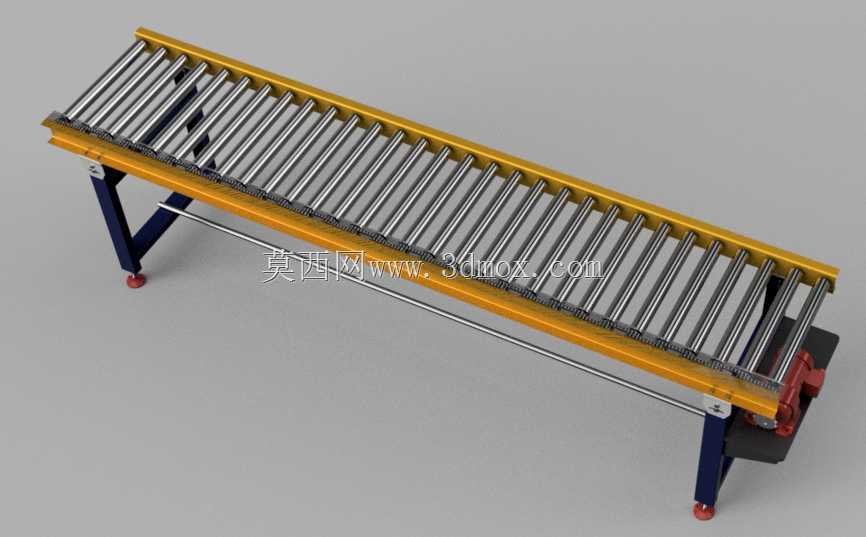

　　这套双链传动的动力滚筒输送结构，在电商仓储分拣、汽车零部件装配线、家电生产流水线、食品包装后段输送场景中应用极为广泛，相比单链传动的滚筒线，双链结构的传动同步性更好，重载工况下不会出现单根滚筒打滑滞后的问题，能稳定承载带托盘的重型工件、整箱包装货品的连续输送需求。从结构设计逻辑来看，两侧的黄色安装侧板采用折弯成型工艺，预留的沉头安装孔位可直接与线体支架、端部驱动单元锁附固定，侧板内侧加工有对应滚筒轴的卡槽，每根滚筒的轴端都装配有双排链轮，相邻滚筒之间通过标准滚子链条依次啮合传动，动力从端部的减速电机输出端传递到首根滚筒后，就能通过链条带动整线所有滚筒同步同向转动，放置在滚筒面上的工件依靠接触面的摩擦力实现向前输送。

　　设计时需要重点把控相邻链轮的中心距，既要保证链条啮合的包角足够，避免传动跳齿，也要预留链条张紧的调节余量，通常侧板端部会设计长圆孔结构，方便首末滚筒的位置调整来张紧整线传动链条，不需要额外加装外置张紧轮，减少后期维护的易损件数量。滚筒采用精密无缝钢管加工，表面做硬铬镀层处理，耐磨性能优异，长期输送带锐角的金属工件也不会出现表面划伤凹陷，滚筒内部的轴承选用深沟球轴承，转动阻力小，空载运行时整线噪音可控制在工业厂区允许的范围内。安装边界方面，该段输送单元的机架宽度可根据输送工件的尺寸调整，常规适配300mm到1200mm宽度的托盘或工件，滚筒的间距根据输送物的最小底面尺寸设定，保证输送过程中工件始终有至少三根滚筒支撑，不会出现卡滞、

　　掉落的情况。驱动端的减速电机采用侧装布局，不会占用输送线上下方的空间，方便跨线布置顶升移栽、扫码检测等工位，线体的支腿可配置脚杯实现高度调节，适配不同高度的上下游设备对接需求。在实际选型建模时，需要注意链轮的齿数匹配，同一条输送线上的所有链轮必须保持相同模数、相同齿数，才能保证每根滚筒的线速度一致，避免工件在输送过程中出现偏移、打转的问题，链条的润滑路径在设计时也做了预留，后期可加装自动注油装置，延长传动部件的使用寿命。
