带接料料斗的倾斜螺旋输送设备结构

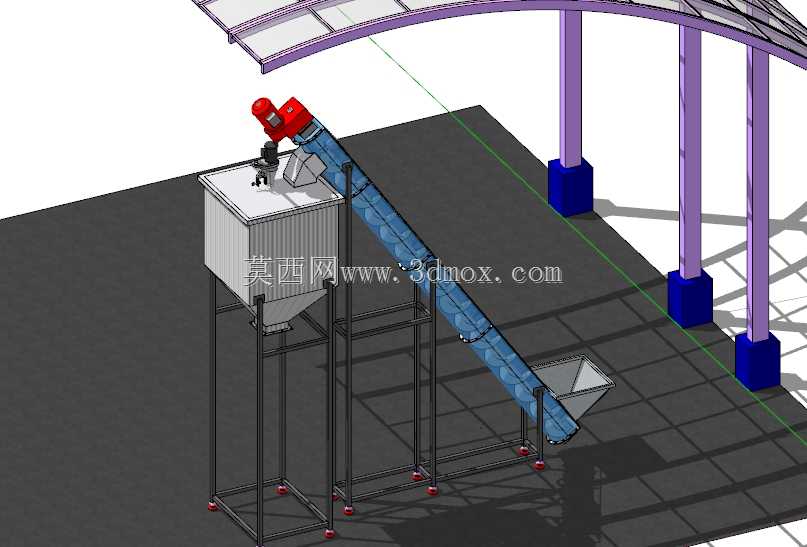

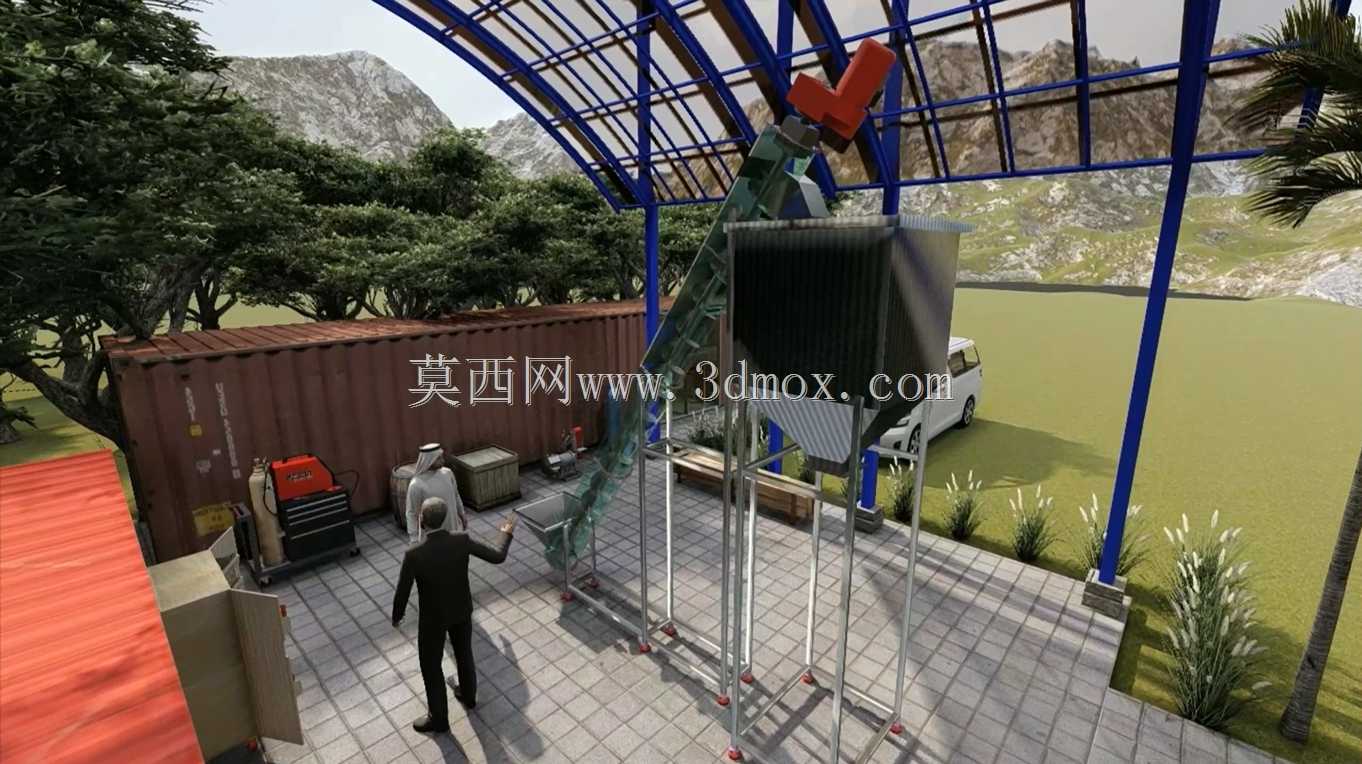

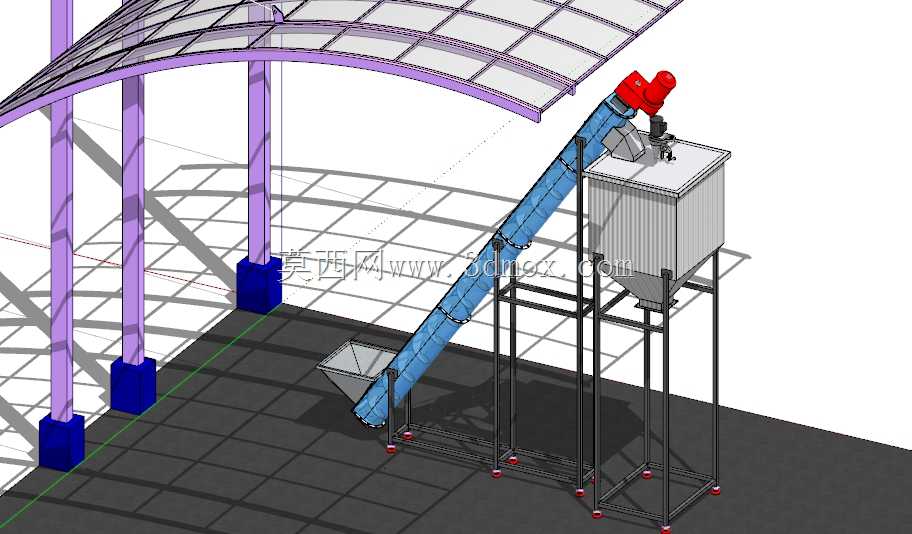

　　这套带接料料斗的螺旋输送结构，主要面向散状颗粒、粉状物料的短距离提升输送场景，常见于粮食加工、建材配料、小型化工投料、餐厨垃圾处理等工位，用来完成低位料堆到高位加工设备进料口的物料转运，替代传统人工上料的高强度作业，也能避免敞开式输送过程中的物料撒落、粉尘外溢问题。从结构布局来看，设备采用倾斜布置的螺旋主体，进料端配套方形敞口接料料斗，料斗下部做收缩过渡段直接对接螺旋管进料口，避免物料在进料位置出现架桥、堵料的问题；螺旋叶片采用等距实体面型结构，针对流动性一般的散料设计，叶片边缘与输送管内壁预留均匀的装配间隙，既不会出现叶片刮蹭管壁的运行异响，也能减少间隙残留的物料堆积。支撑部分采用方管焊接的分体式支架，支架底部设置可调脚座，

　　可根据现场实际安装地面的平整度调整设备整体高度与倾斜角度，适配不同高度差的进料工位安装需求，支架与螺旋管体采用抱箍式连接结构，后期维护时可快速拆解更换磨损的螺旋段或者调整输送倾角。设计过程中优先考虑了进料顺畅性，料斗的敞口尺寸做了加宽处理，方便人工倒料或者前端设备直接卸料，料斗侧壁的倾斜角度大于常见散料的休止角，保证物料能依靠自重顺利滑入螺旋进料腔，不会在料斗内壁积料。螺旋驱动端布置在设备高位出料端，这种布局能让螺旋管在运行时处于受拉状态，相比低位驱动的受压布局，可降低螺旋轴的弯曲变形量，延长中间吊挂轴承的使用寿命，出料口采用下开式直口结构，可直接对接下游设备的进料口，也可配套软连接结构减少运行振动传递。安装边界方面，

　　设备整体占地宽度不超过1.2米，倾斜状态下的水平投影长度可根据输送高度调整，常规3米提升高度的布局下，设备尾部不会超出进料工位的操作区域，预留的操作空间足够操作人员完成倒料、日常检查的作业，设备周边不需要额外加装复杂的防护结构，运动部件全部封闭在输送管内部，运行时的安全冗余度较高。针对不同物料的输送需求，螺旋轴的转速可通过配套减速电机的参数调整，输送粉状物料时采用较低转速避免物料被搅动泛起粉尘，输送颗粒状物料时可适当提高转速提升输送效率，料斗位置还可根据需求加装网格筛板，拦截物料中的大块杂物，避免大块异物进入螺旋管造成叶片卡滞。
