工业生产用直线皮带输送设备结构设计

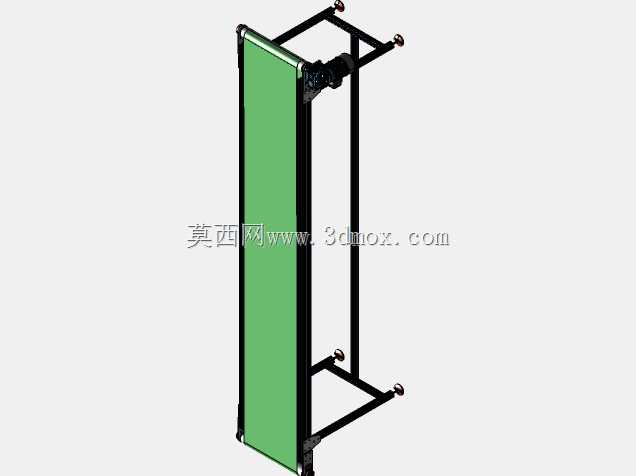

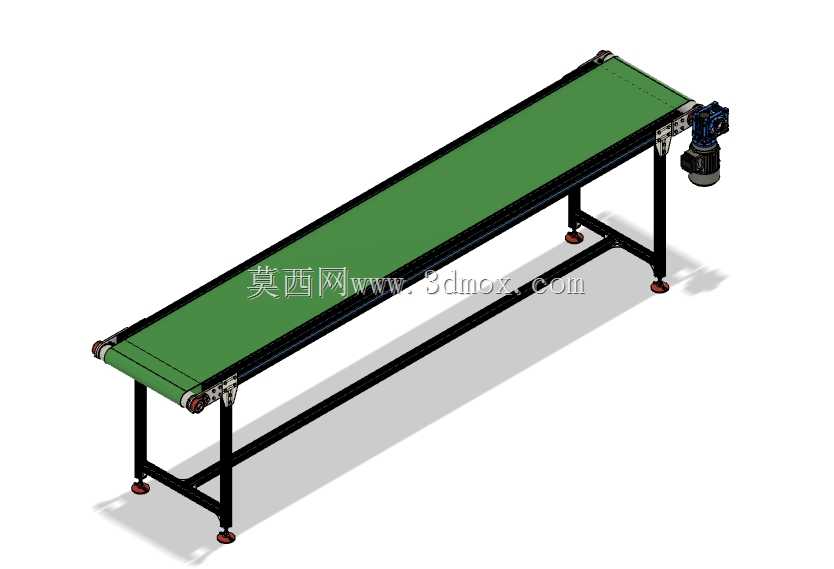

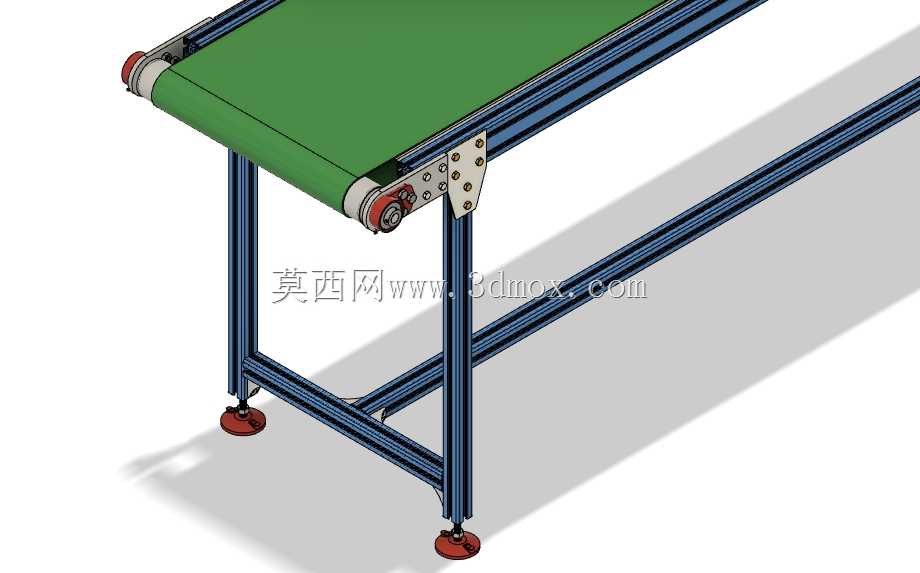

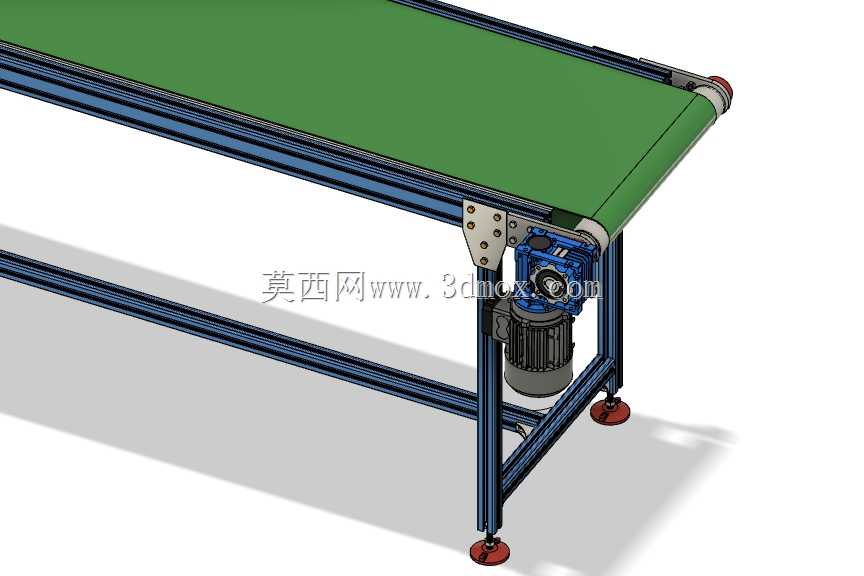

　　在电子组装、食品包装、五金件分拣、仓储周转等离散制造场景里，这类直线带式输送设备是产线衔接的核心载体，承担着不同工位间的物料平顺转运任务，避免人工搬运带来的效率损耗与磕碰风险。从结构设计逻辑来看，这款设备采用分体式机架设计，主体支撑框架选用标准工业型材拼接，既保证了整体结构的刚性，也能根据现场安装空间灵活调整机架长度，支腿底部配置可调脚杯，可适应地面存在3-15mm高度差的安装场景，安装时无需额外做地面预埋处理，降低现场施工的复杂度。驱动端布置在设备出料侧，采用减速电机直接驱动主动辊筒的结构，省去了复杂的中间传动链，减少了后期运维的故障点，张紧机构集成在从动辊筒两端，通过调节螺栓即可调整皮带张紧度，

　　同时可纠正皮带运行过程中的跑偏问题，日常维护无需拆解主体框架，单人即可完成调整操作。皮带选用绿色PVC防静电材质，表面平整摩擦系数适中，既可以输送硬质的五金零部件、注塑件，也能承载软质的包装物料、电子元器件，不会对物料表面造成刮擦损伤，皮带下方设置连续的托板支撑，避免输送较重物料时皮带出现下凹变形，保证物料输送过程中的平稳性，不会出现物料偏移、滑落的问题。设备两侧的机架侧边预留了标准安装槽位，可根据产线需求加装光电传感器、挡停机构、导向护栏等附属配件，无需对主体结构做二次打孔加工，适配不同产线的定制化改造需求。从安装边界来看，这类直线输送机的宽度可根据输送物料的最大尺寸做适配调整，

　　常规选型时设备有效输送宽度比物料最大宽度宽出100-150mm即可，设备整体高度可根据对接的生产工位高度调整支腿伸缩量，满足坐姿操作、站姿操作等不同工位的高度匹配要求，设备两端的辊筒端部做了圆弧过渡处理，避免皮带运行过程中出现过度弯折，延长皮带的实际使用寿命。在实际产线布局中，这类直线输送设备既可以单独作为短距离物料转运单元使用，也可以多台拼接组成长距离输送主线，还能与转弯机、提升机等设备配合，组成完整的厂内物料流转系统，适配不同生产车间的布局需求。设计过程中对机架的受力做了针对性校核，在额定负载下机架的形变量控制在1mm以内，不会因为长期负载出现框架变形的问题，驱动电机的选型匹配了常规输送场景的负载需求，运行速度可通过配套的调速器在0-30m/min范围内调整，满足不同生产节拍的输送速度要求。
