90度转弯曲线开孔辊道输送结构

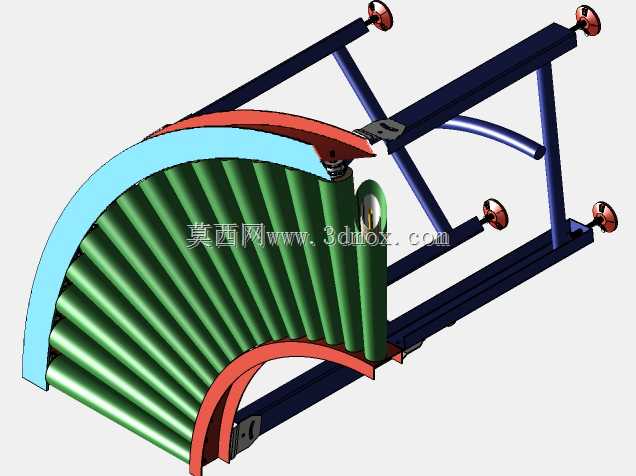

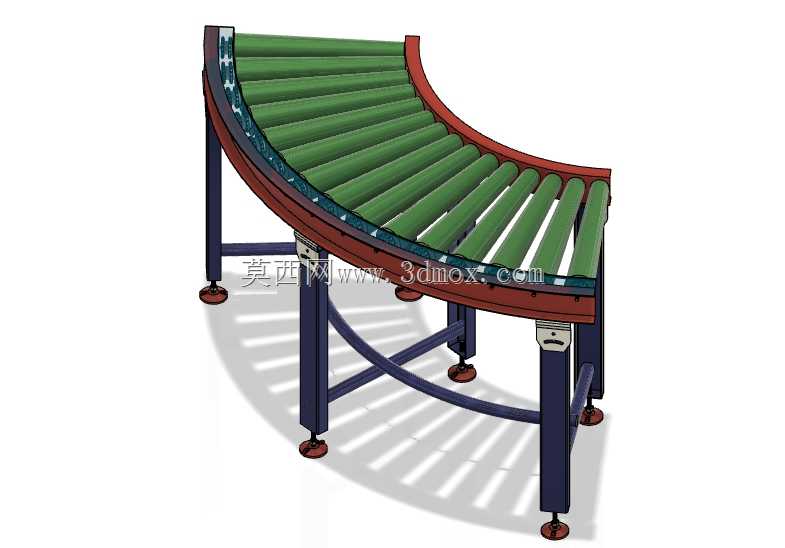

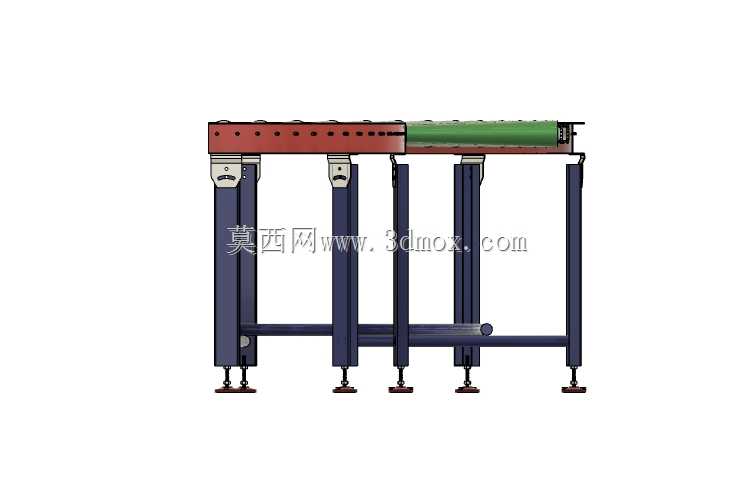

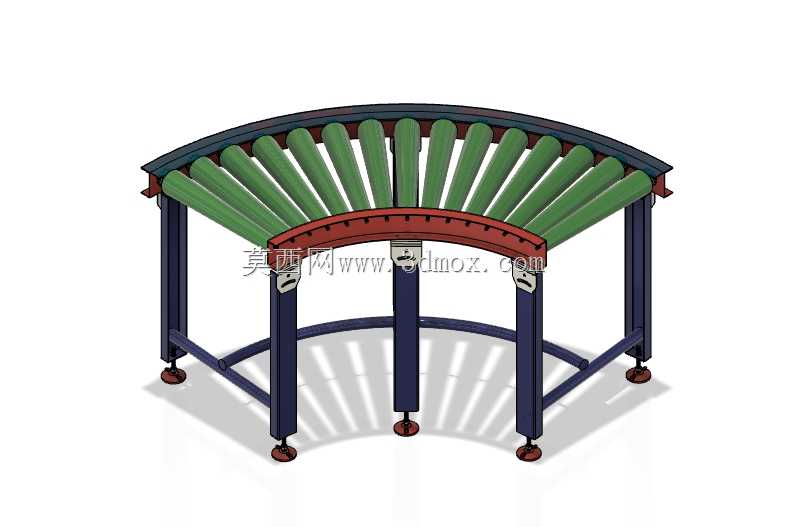

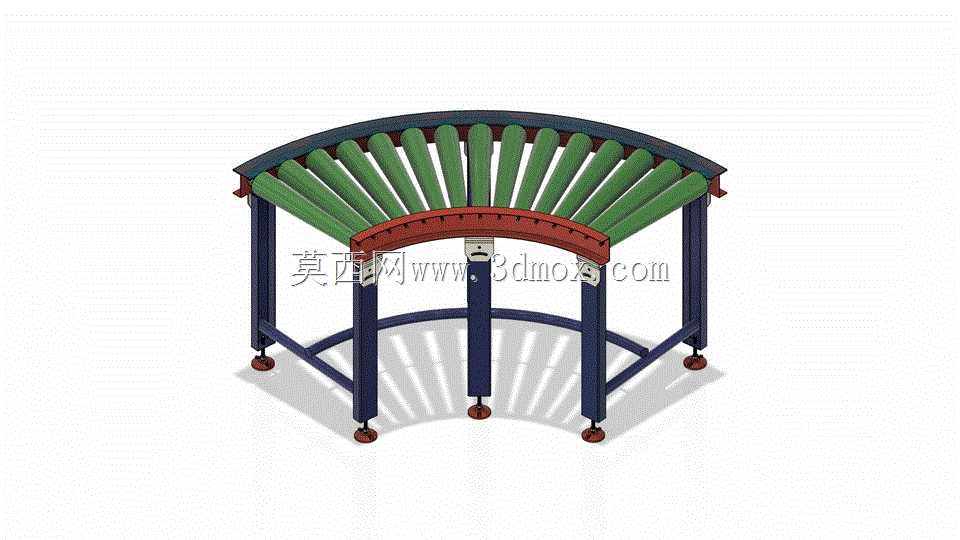

　　这款转弯辊道结构主要适配生产车间内存在直角转向需求的物料输送动线，常见于电商仓储分拣线、包装生产连线、轻工产品装配线的转角衔接工位，用来替代传统直角推料、转角移栽机构，减少物料在转向环节的停顿与磕碰，保持连续输送的节拍稳定性。结构整体采用90度扇形布局，辊筒沿圆弧径向排布，每根辊筒的轴线均指向圆弧圆心，保证物料在转弯过程中沿弧线轨迹平稳移动，不会出现卡滞、跑偏的问题。支撑框架采用方管焊接成型，底部配置可调脚杯，可根据现场地面平整度调整整体高度与水平度，支腿之间设置环形横撑加固，抵消设备运行过程中产生的侧向扭力，避免长期使用后框架变形。辊筒表面采用包胶处理，增大与物料接触面的摩擦力，防止光滑包装箱、硬质工件在转弯时打滑偏移，

　　内侧弧形护边采用折弯钢板制作，高度略高于辊筒输送面，避免物料在离心力作用下从内侧滑落。设计过程中重点核算了转弯半径与辊筒间距的匹配关系，确保最小规格的输送物料不会卡在两根辊筒之间，同时对每根辊筒的安装角度做了参数化约束，建模时可通过调整圆弧半径、输送面宽度、支腿高度等参数快速适配不同的现场安装边界。安装时需注意设备进出口端要与前后段直输送线精准对接，保证输送面高度差控制在1mm以内，对接处的间隙不大于5mm，避免小件物料卡入缝隙。日常维护时可定期检查辊筒转动灵活性，清理辊筒表面积攒的碎屑与灰尘，可调脚杯需定期紧固，防止设备运行震动导致支腿移位。该结构可根据输送物料的重量调整辊筒壁厚与框架型材规格，重载场景下可在辊筒端部加装链轮做动力驱动，轻载场景下可做成无动力结构依靠物料重力或人工推送完成转向，适配不同产能与预算的产线改造需求。
