无动力重力辊道输送线结构设计

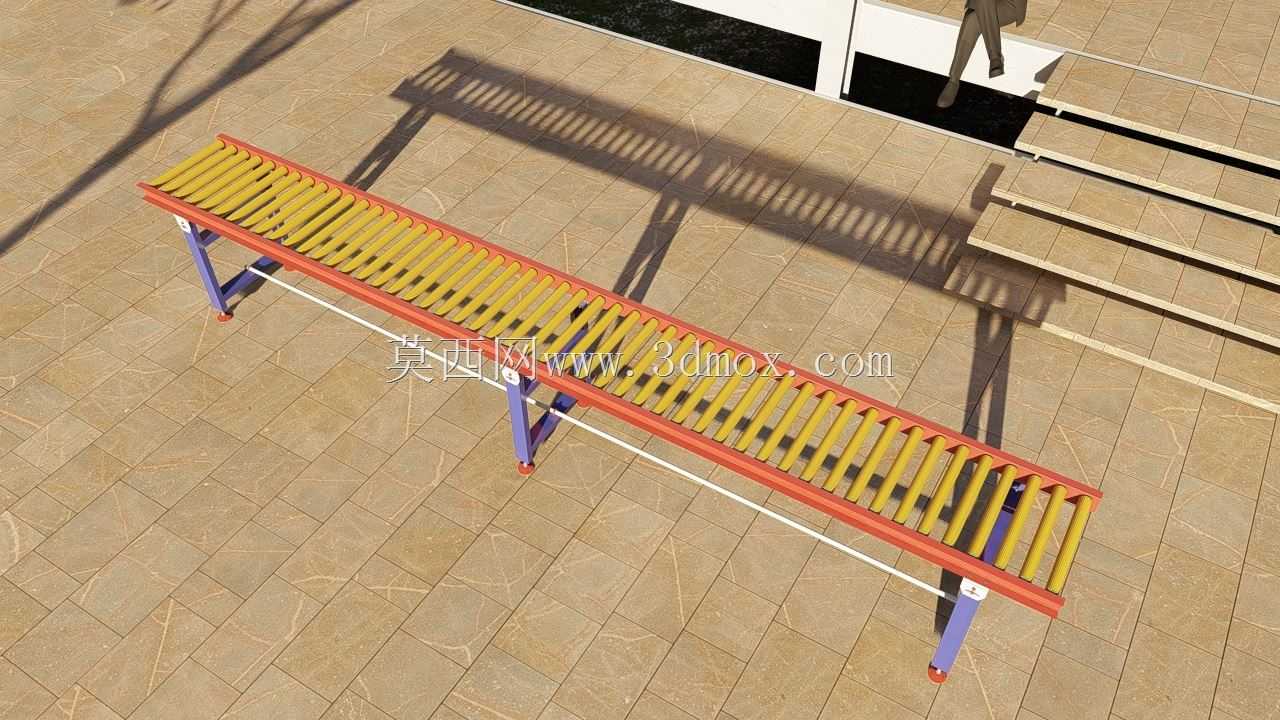

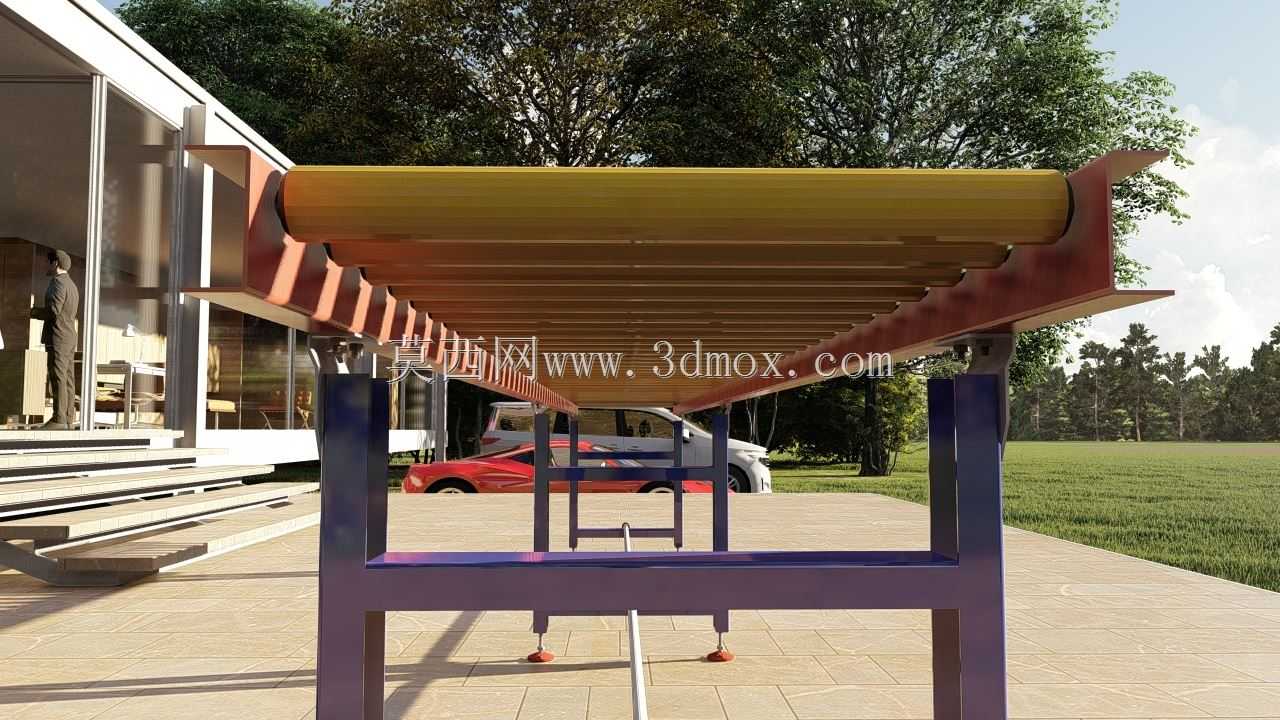

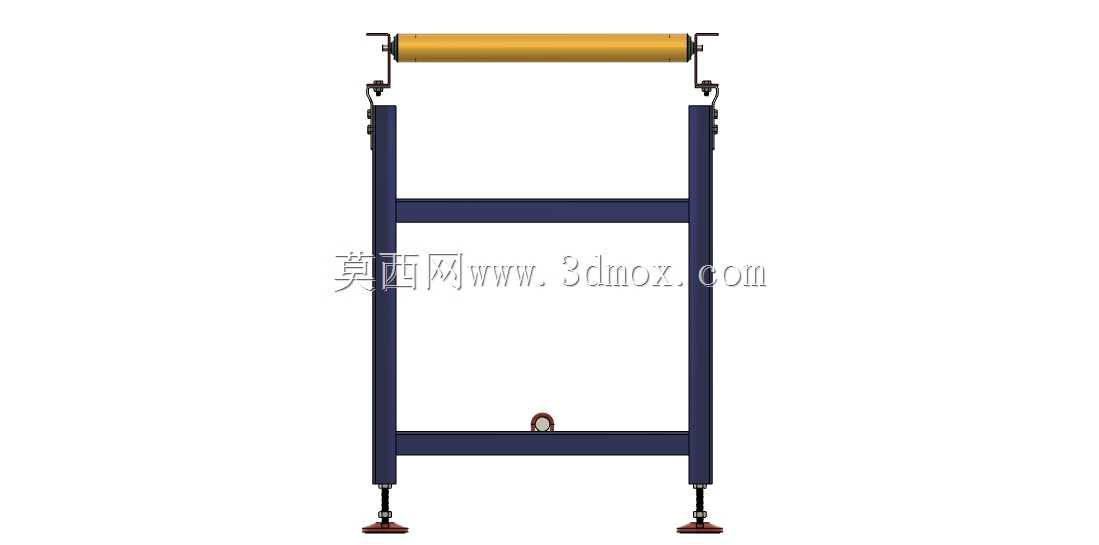

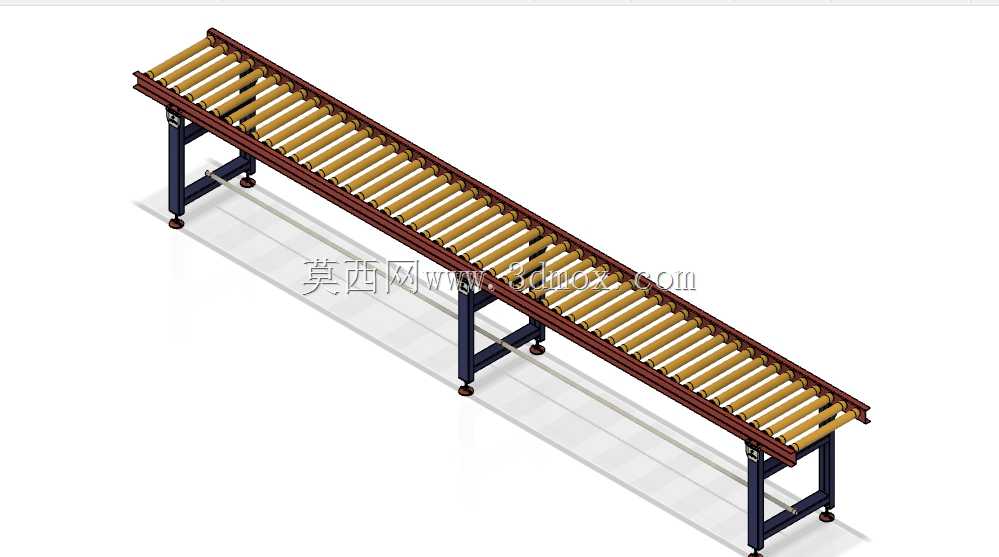

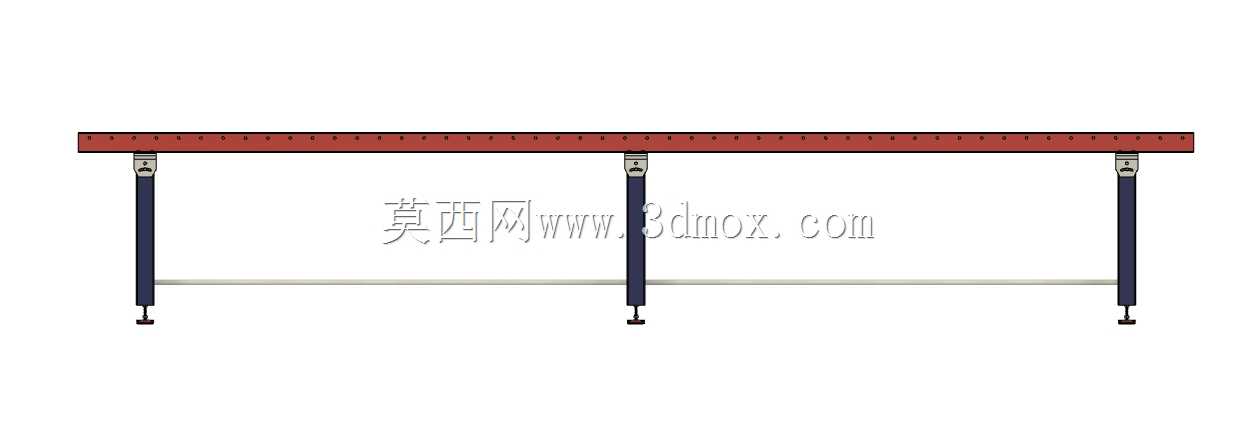

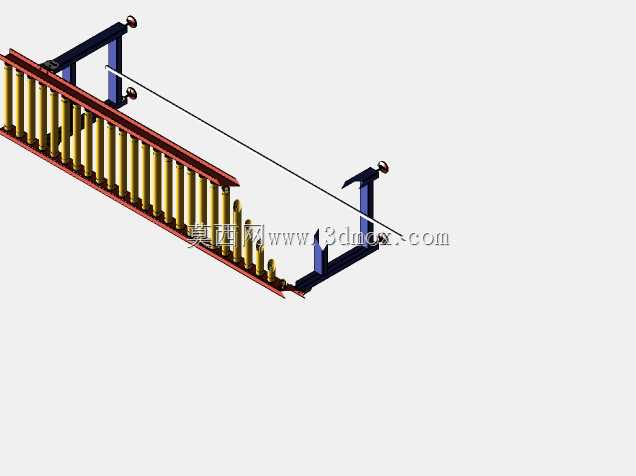

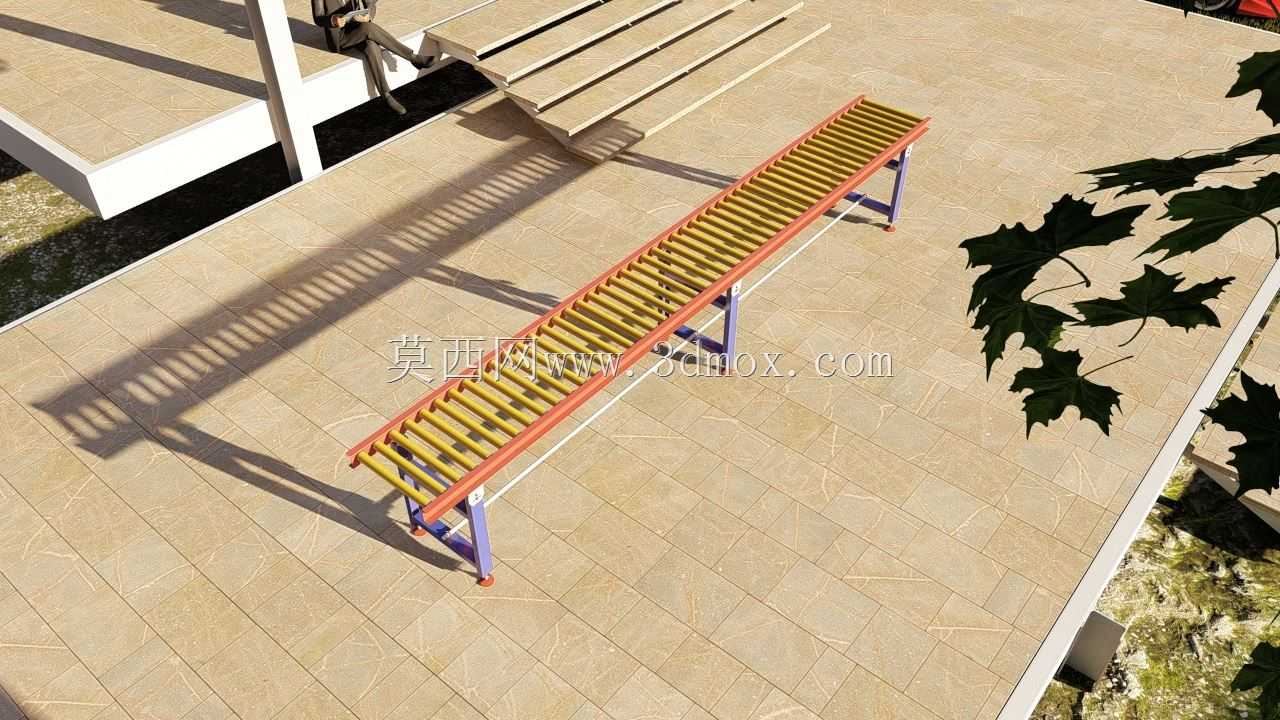

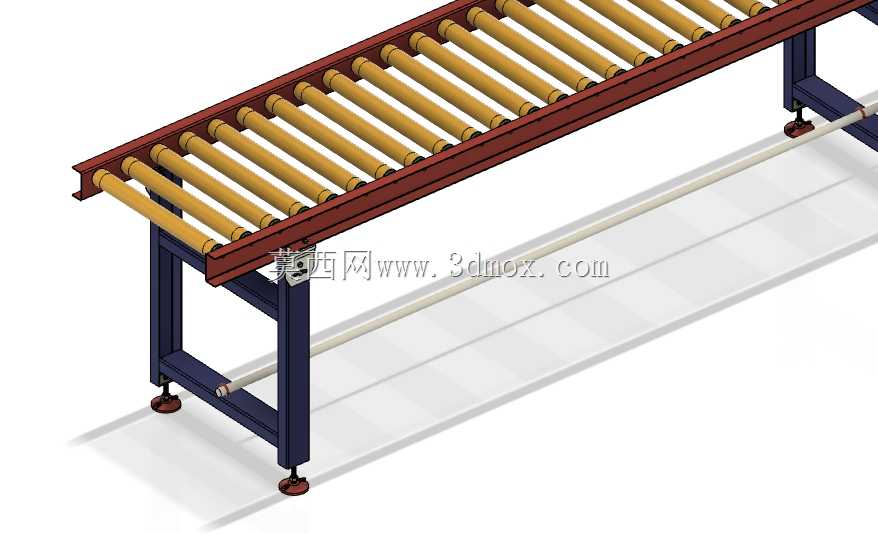

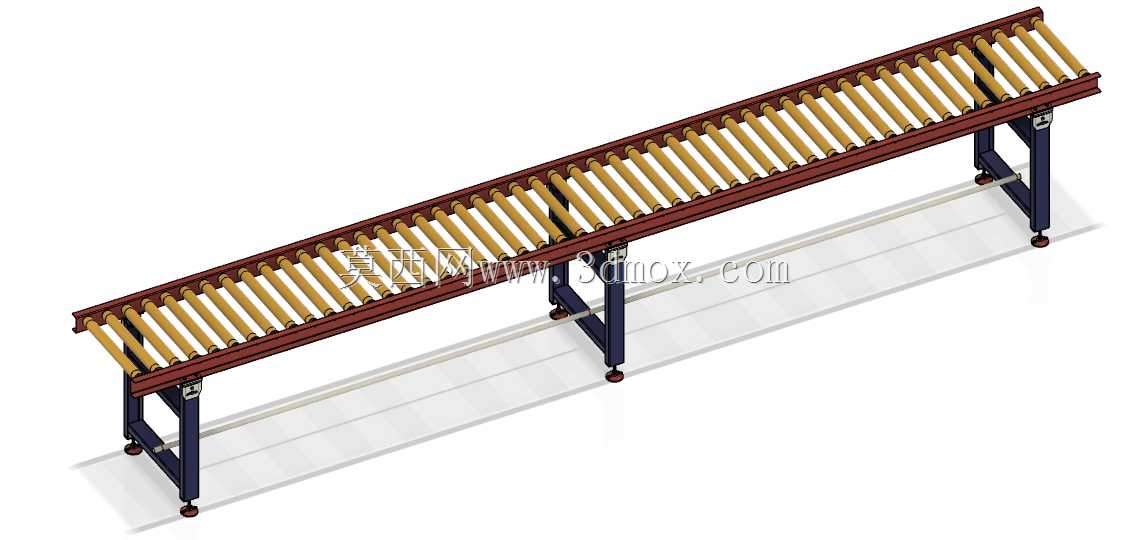

　　这款无动力重力辊道输送结构，主要依托物料自身重力或人工辅助推力完成工位间的物料转运，在生产车间工序衔接、仓储出入库分拣、包装线末端转运等场景中应用十分广泛，尤其适合箱装件、托盘载件、规则硬质平面工件的短距离输送，无需额外配置动力源，运行过程无能耗、噪音极低，后期维护仅需定期检查辊筒转动灵活性即可，运维成本远低于动力类输送设备。从结构设计逻辑来看，整体采用分段式机架设计，两侧承载梁选用标准型钢折弯成型，既保证了机架整体的抗弯强度，又能控制整体自重，支腿部分采用可调节脚杯结构，安装时可根据现场地面平整度调整支腿高度，同时可通过调整支腿的安装高度差设置合理的输送坡度，坡度取值通常根据输送物料的自重、底面摩擦系数控制在1.5%-3%区间，

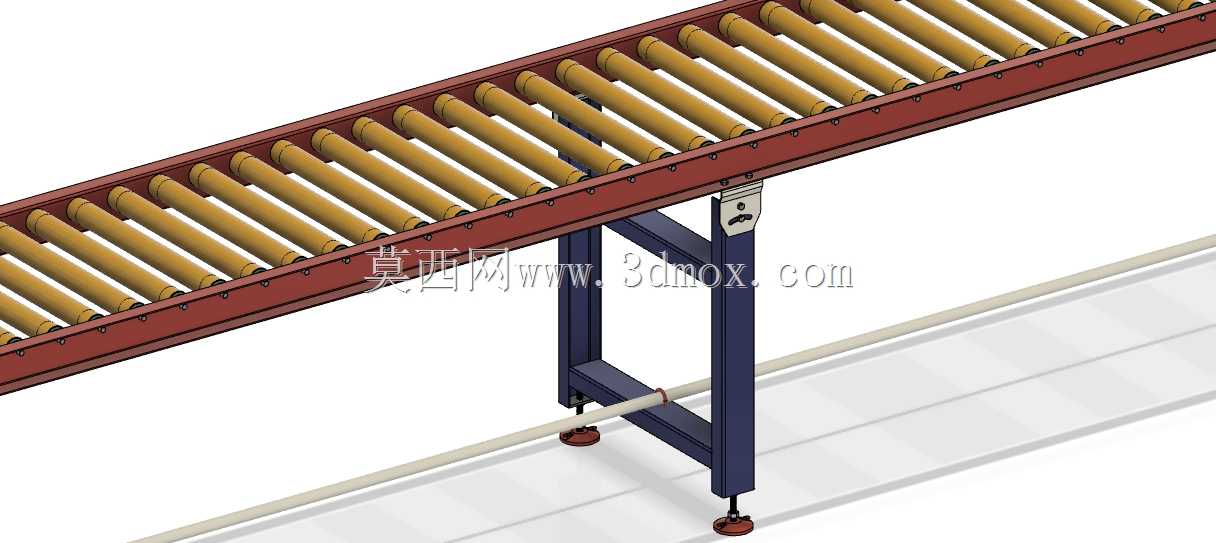

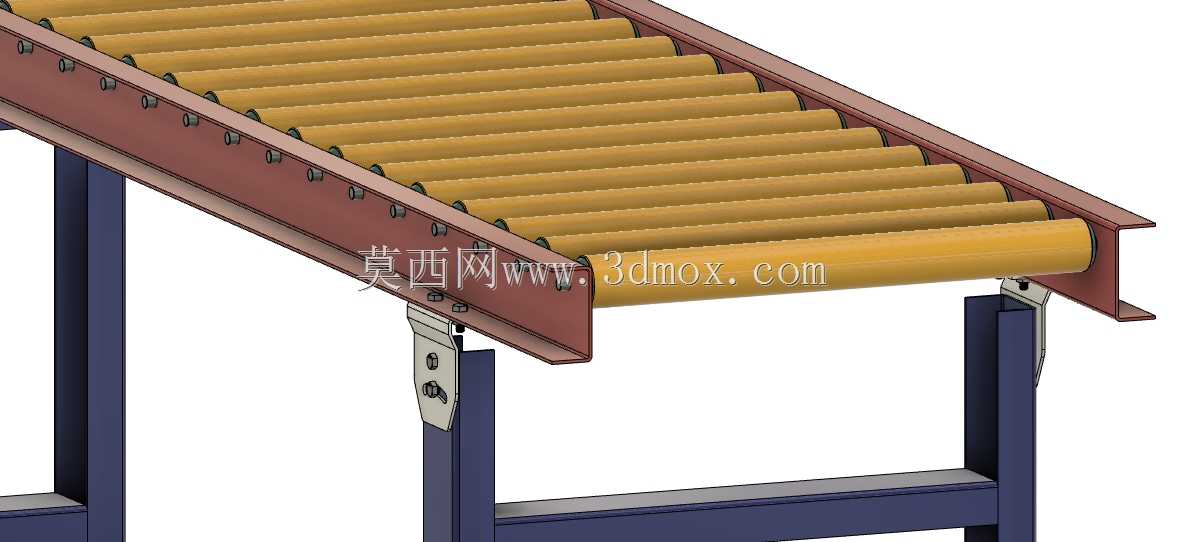

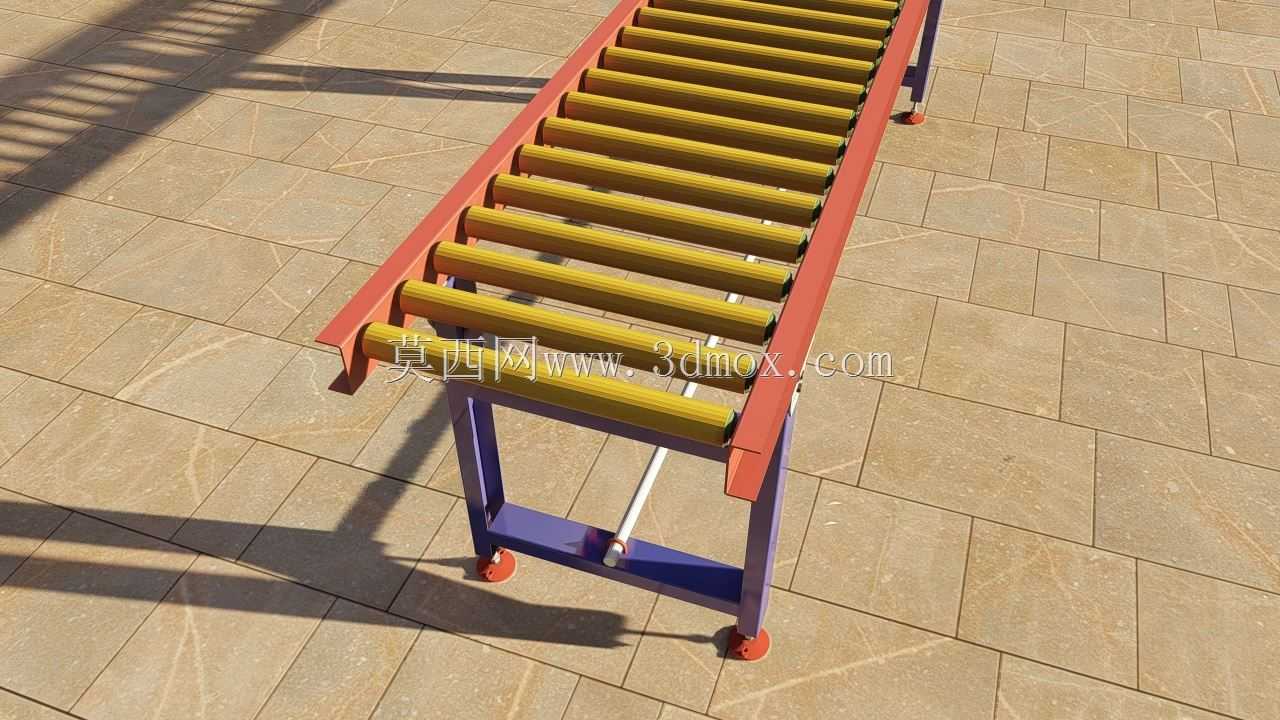

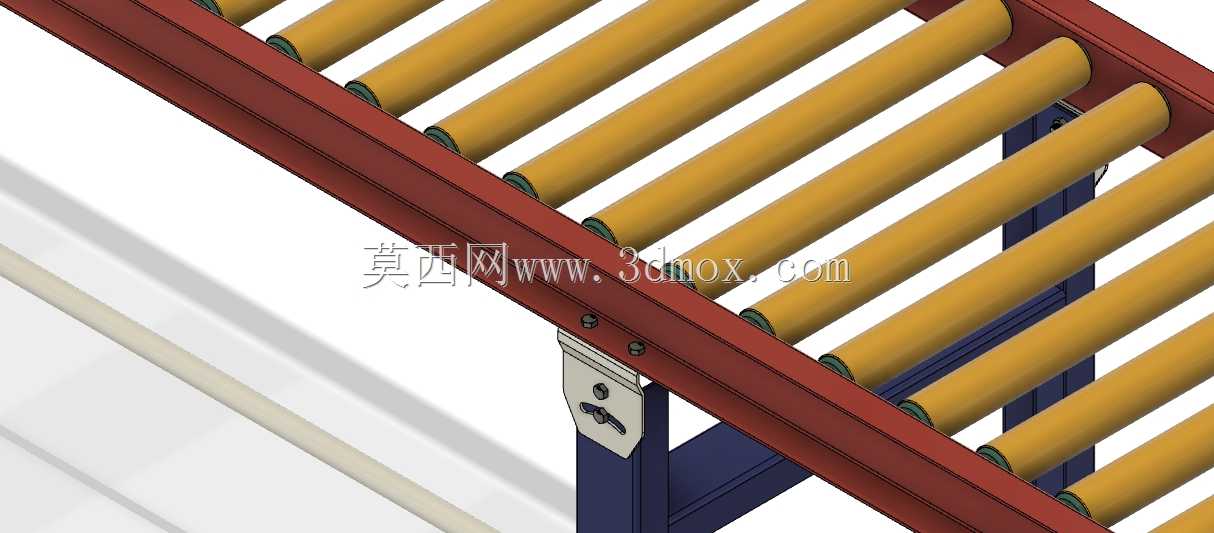

　　既保证物料能依靠重力平稳滑动，又避免坡度过大导致物料滑行速度过快出现冲落、磕碰问题。辊筒部分采用等间距排布设计，排布间距根据输送物料的最小底面尺寸确定，保证任意状态下输送件至少有三根辊筒同时接触承载，避免物料卡滞或下陷，辊筒内部采用精密轴承配合固定轴安装，转动阻力小，长时间使用也不会出现卡滞问题，辊筒表面做硬质氧化处理，耐磨性能优异，可适应工厂内多粉尘、偶尔有切削液滴落的复杂工况。机架两侧设置有一体式挡边结构，高度略高于辊筒上表面，可防止物料在输送过程中从侧面滑落，挡边与辊筒端部预留有足够的间隙，避免辊筒转动时与挡边产生摩擦干涉。从安装边界来看，该结构可根据现场输送路径需求进行多段拼接，单段标准长度适配常规车间通道宽度，

　　转弯段可配套锥形辊筒实现圆弧转向，也可在直线段任意位置加装阻挡机构、工位停靠板，满足生产工序中物料临时停留的需求。整体结构模块化程度高，所有连接部位均采用标准紧固件装配，无需现场焊接作业，安装拆卸便捷，可根据生产布局调整快速重组输送线路，适配多品种小批量生产模式下的柔性布局需求。在实际选型应用中，可根据输送物料的单重调整辊筒壁厚、机架型钢规格，重载场景下可在支腿中部加装横向连接杆提升机架整体刚性，轻载场景下可适当缩小辊筒直径、减薄机架板材厚度，进一步控制设备制造成本。
