带可调支脚的三脚支撑底座结构

　　这类三脚支撑底座多用于需要稳定支撑且对水平度有调整需求的轻型设备安装场景，常见于实验室检测仪器、小型输送线接驳工位、桌面型加工辅具、光学检测支架的底部承载环节，相比四脚支撑结构，三脚底座对安装地面的平整度容错率更高，不会出现因地面起伏导致的支脚虚接问题，三个支撑点始终能形成稳定的承载平面，避免设备放置后出现晃动。

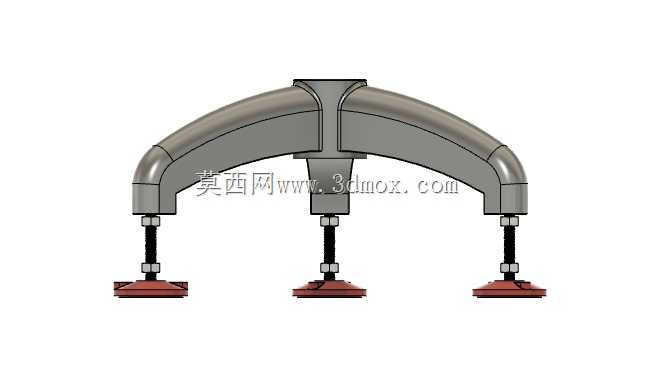

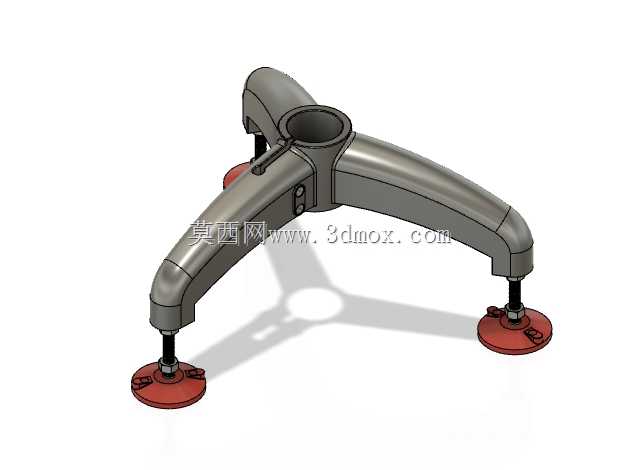

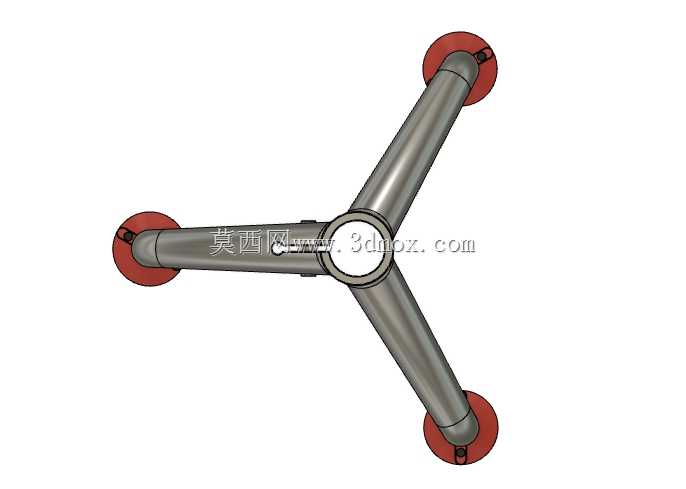

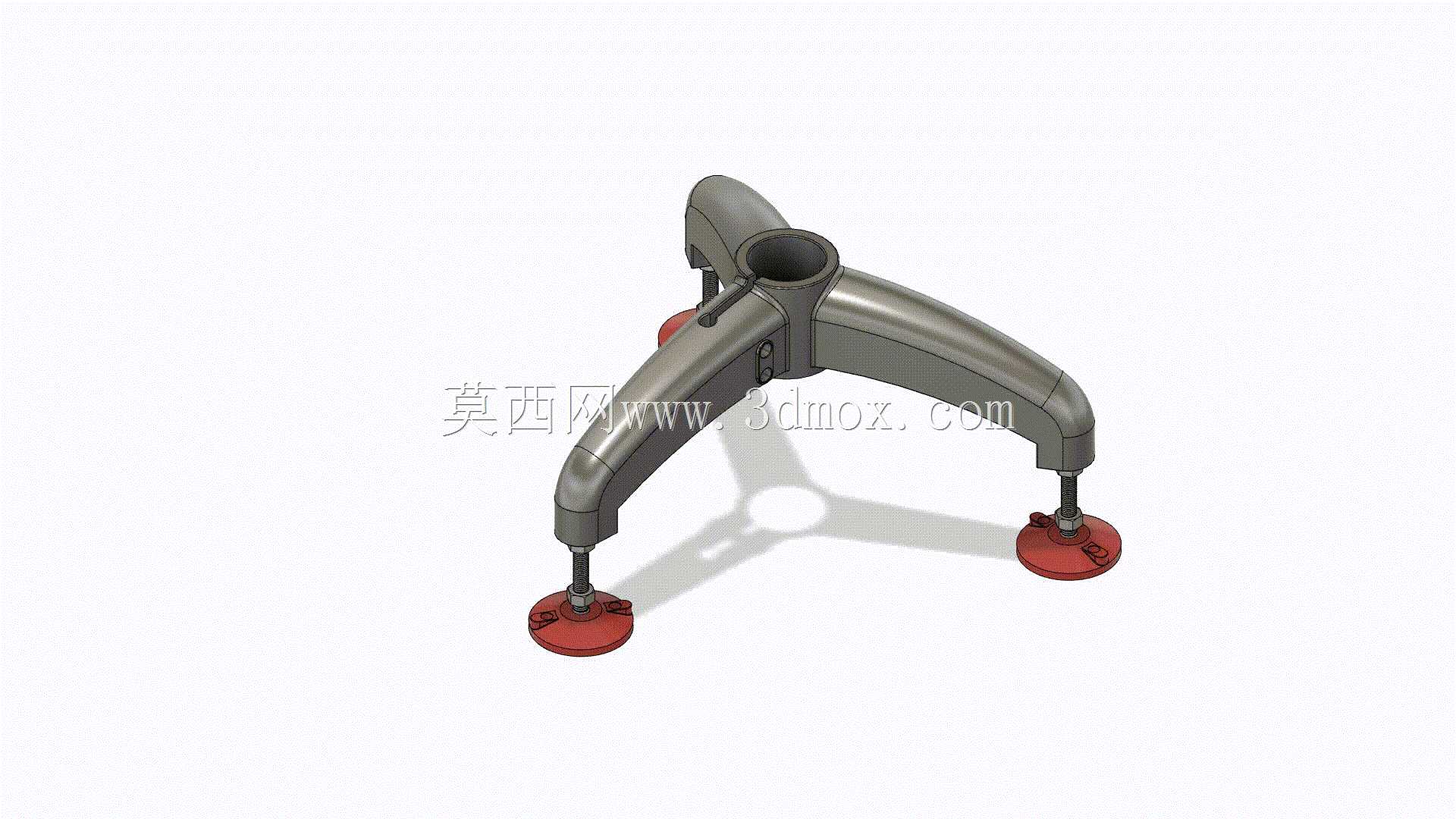

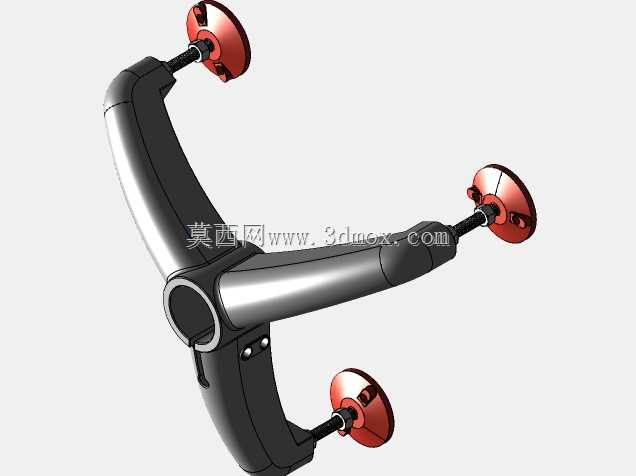

　　从结构设计来看，主体采用一体铸造成型的三叉臂结构，三个支臂沿中心安装座呈120°均匀分布，中心位置设置带安装孔的竖筒结构，用于和上方设备的立柱或安装轴配合，竖筒侧壁预留锁紧螺钉孔，可在调整好上方设备的安装高度后完成锁紧固定，避免立柱出现周向转动或轴向窜动。每个支臂末端集成螺纹调节式脚调节器，调节螺杆与支臂末端的螺纹套配合，通过旋转螺杆即可调整对应支脚的支撑高度，单支脚的调节行程可覆盖常见地面15mm以内的高度差，支脚底部配套圆形防滑减震垫，垫面采用带防滑纹路的橡胶材质，既可以增大与地面的接触摩擦力，避免设备受外力碰撞时出现移位，也能吸收设备运行时产生的微小振动，减少振动向地面传递。

　　设计过程中需要重点控制三个支臂的形位公差，确保三个支臂末端的螺纹孔轴线与中心竖筒的轴线保持平行，避免调节支脚时出现支脚偏斜、垫面无法完全贴合地面的问题；支臂的截面采用渐变式设计，从中心安装座向支臂末端逐渐收窄，在保证整体结构刚性的前提下减少材料用量，降低整体自重。安装边界方面，三个支脚完全展开后，支撑覆盖范围的直径约为中心竖筒直径的6倍，可满足上方搭载设备重心在支撑范围内的稳定性要求，安装时无需额外打膨胀螺栓固定，依靠自身结构与支脚摩擦力即可完成固定，适合需要频繁移位、临时搭建的工位使用。

　　在实际选型应用中，需要根据上方搭载设备的总重量核算支臂的截面强度与调节螺杆的承重能力，避免过载导致支臂变形或螺杆滑牙；支脚调节完成后可配套锁紧螺母对调节位置进行锁固，防止设备长期运行过程中螺杆受振动影响出现回转，导致支撑水平度发生变化。这类支撑结构相比焊接式固定支架，调整灵活性更强，加工装配难度更低，不需要复杂的表面处理即可满足常规工业场景的使用需求，三个支脚的受力分布均匀，单支脚承受的载荷为总设备重量的三分之一，对地面的单位面积压力更小，可在环氧地坪、木质地板、瓷砖地面等多种场地环境下使用，不会压损地面饰面。
