全自动在线装盒包装生产线设备结构

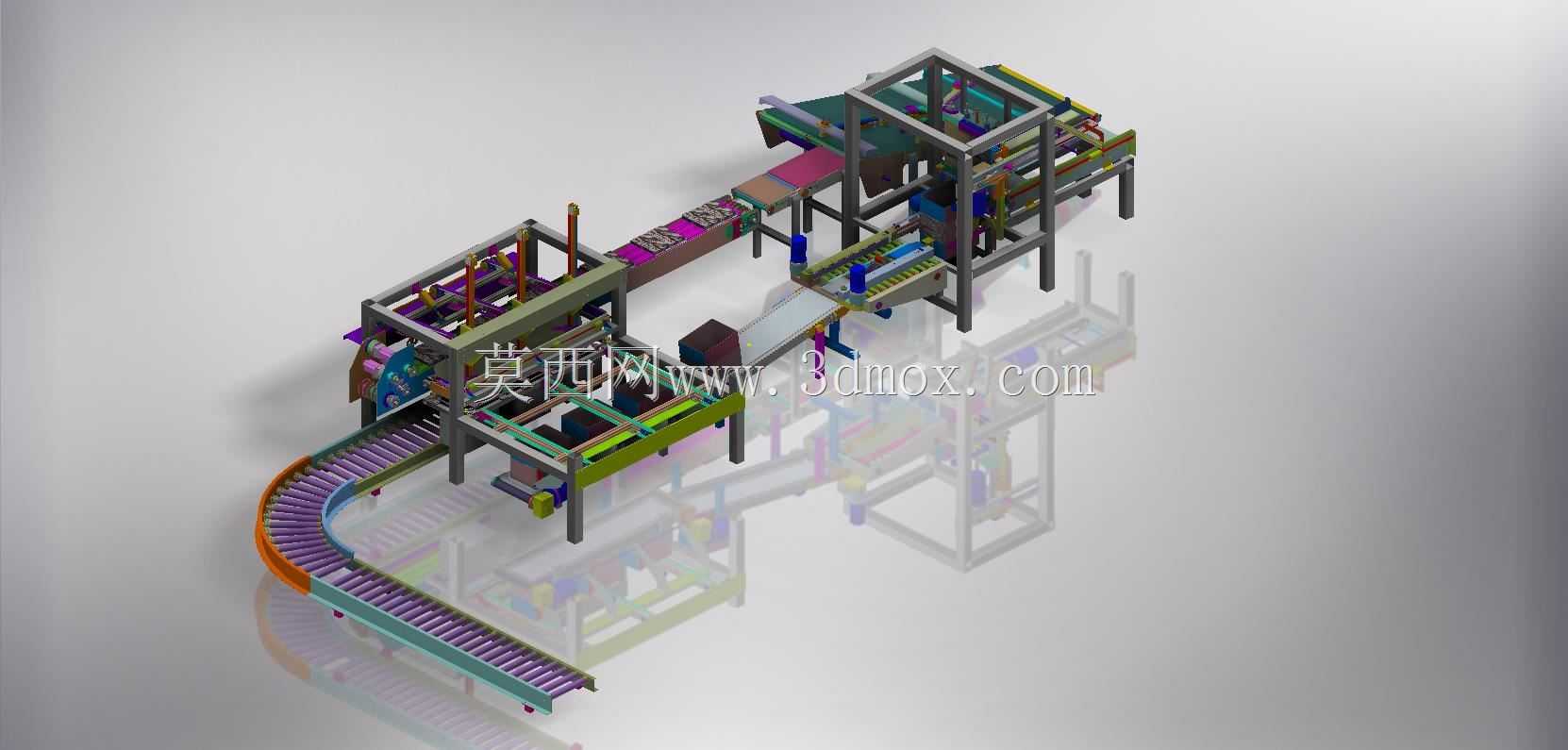

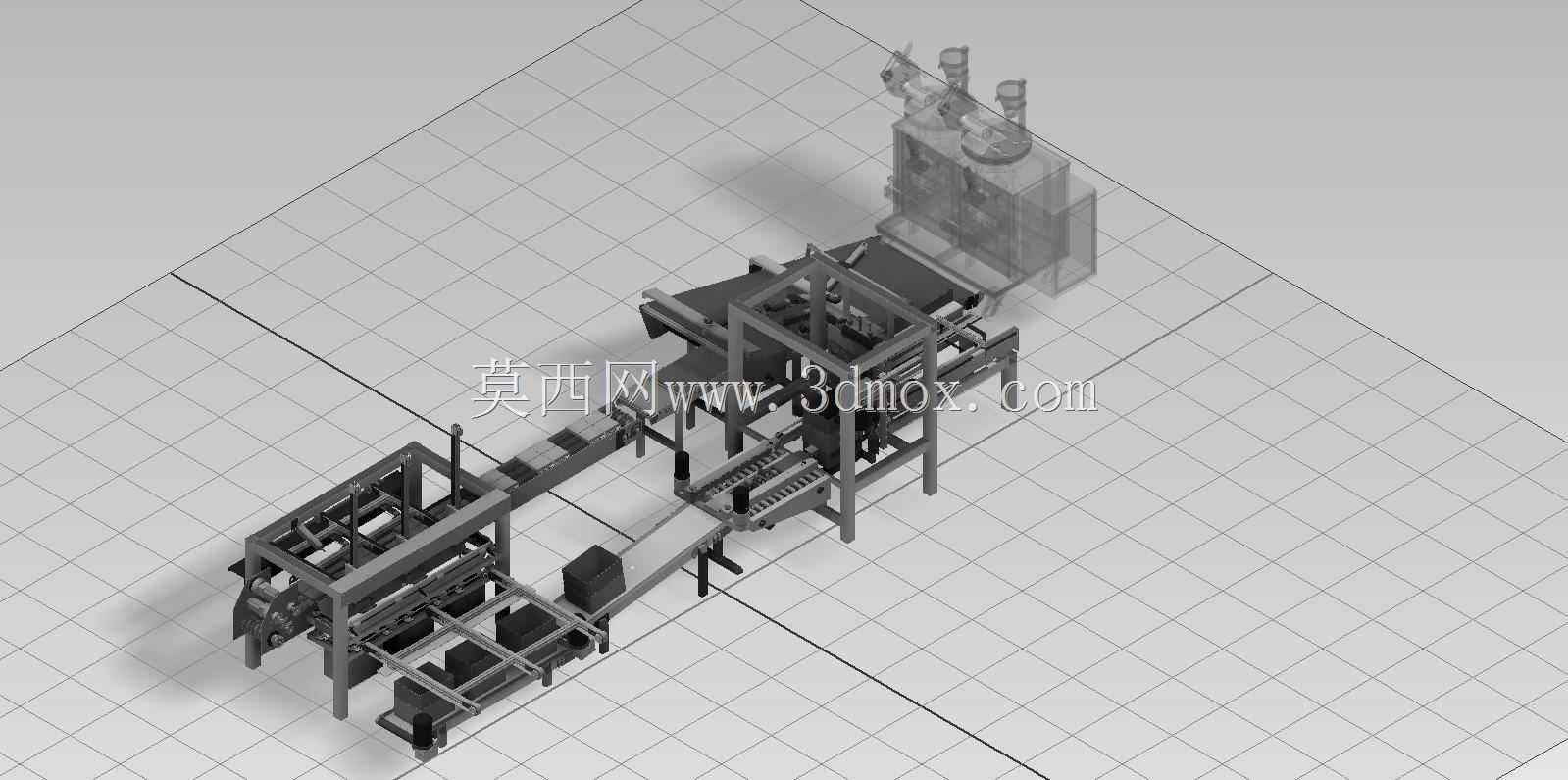

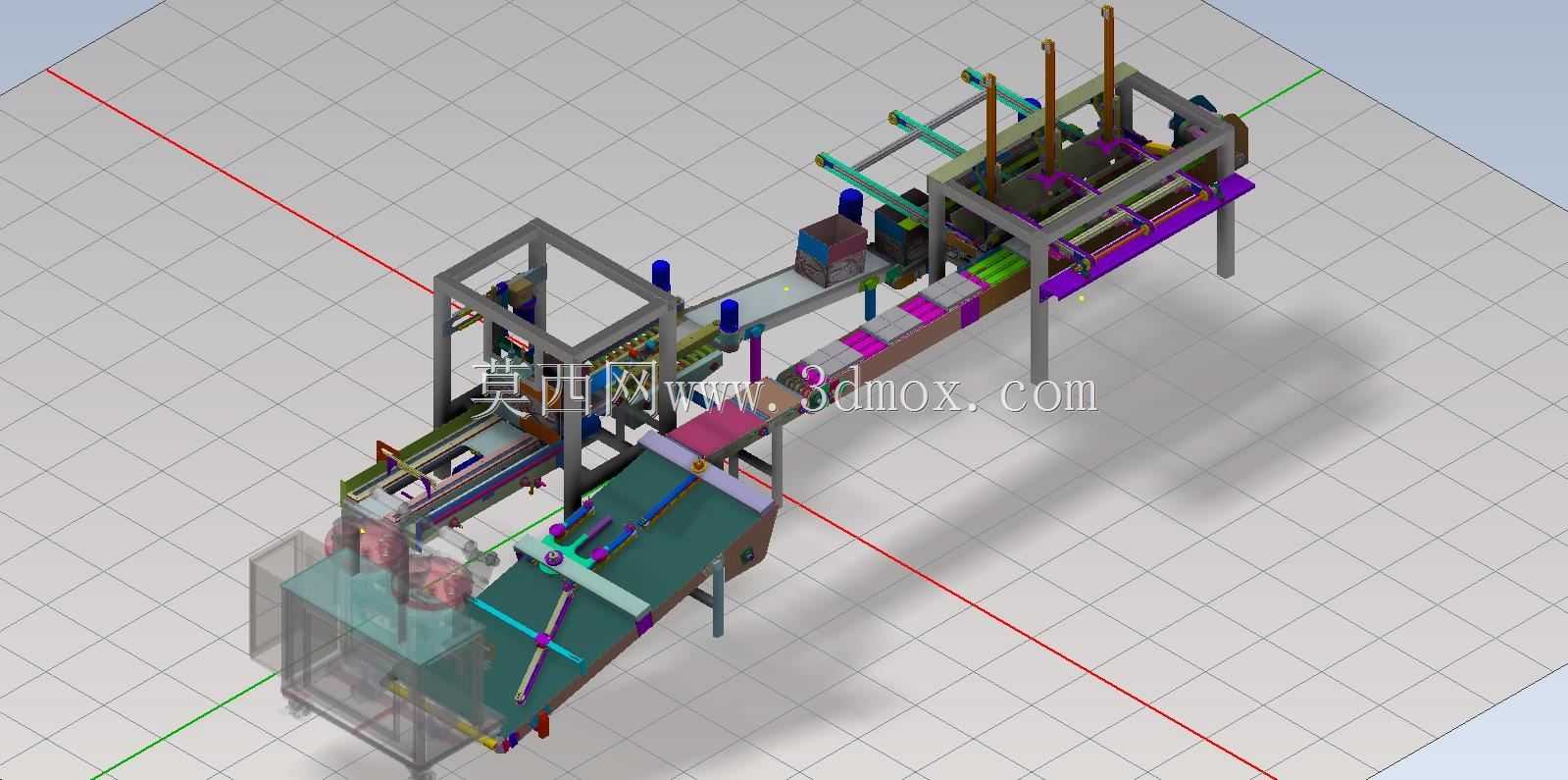

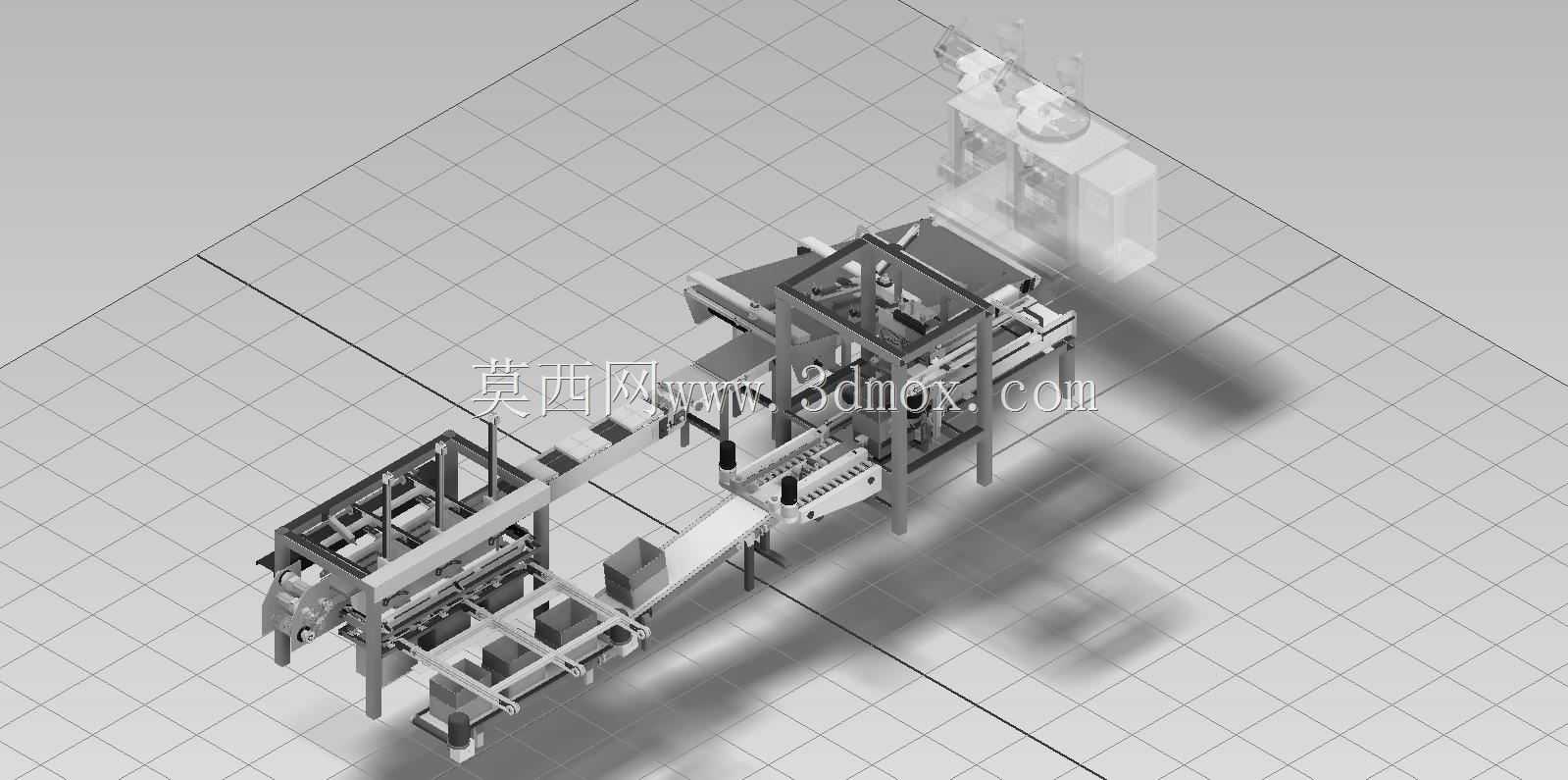

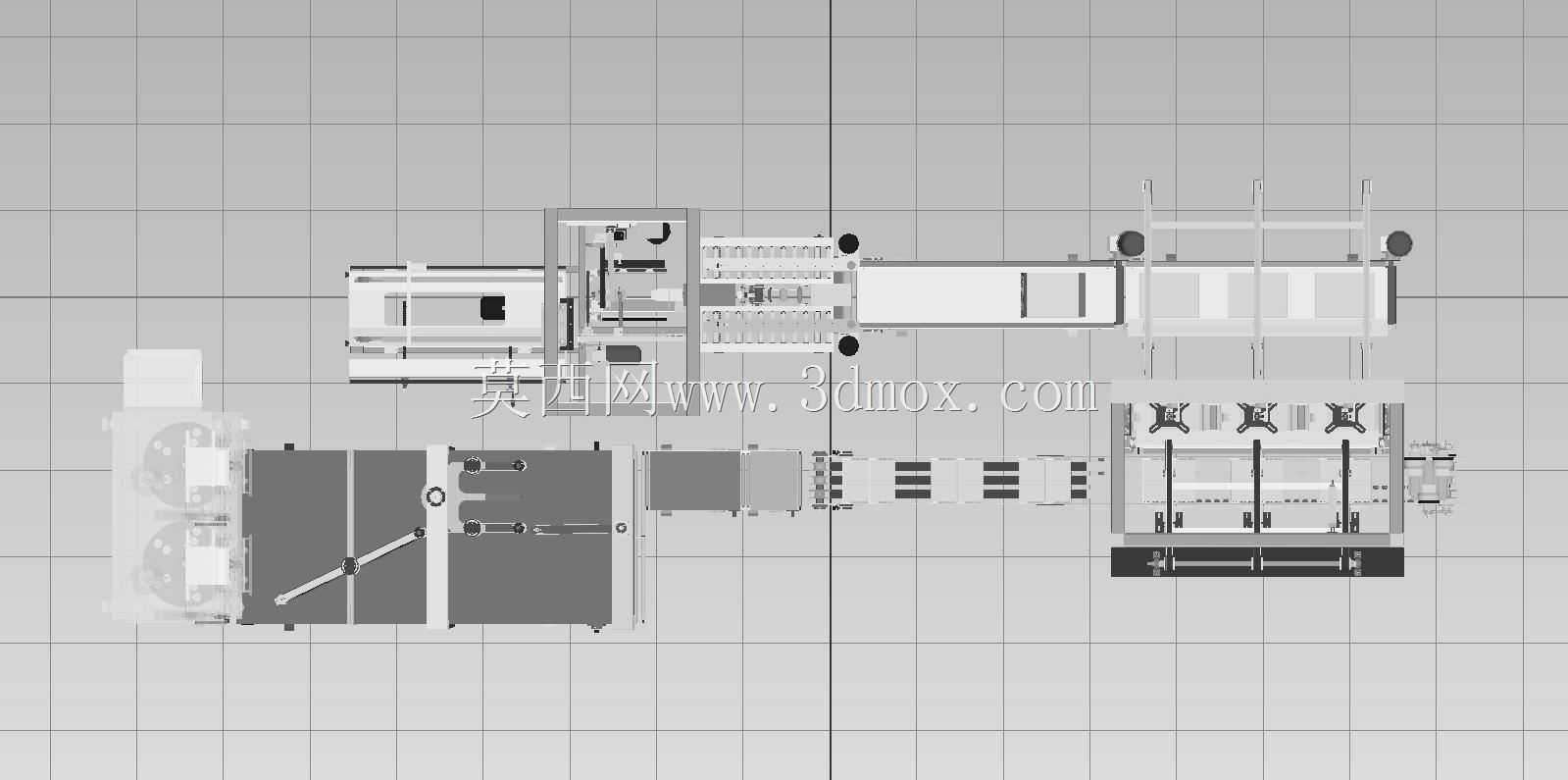

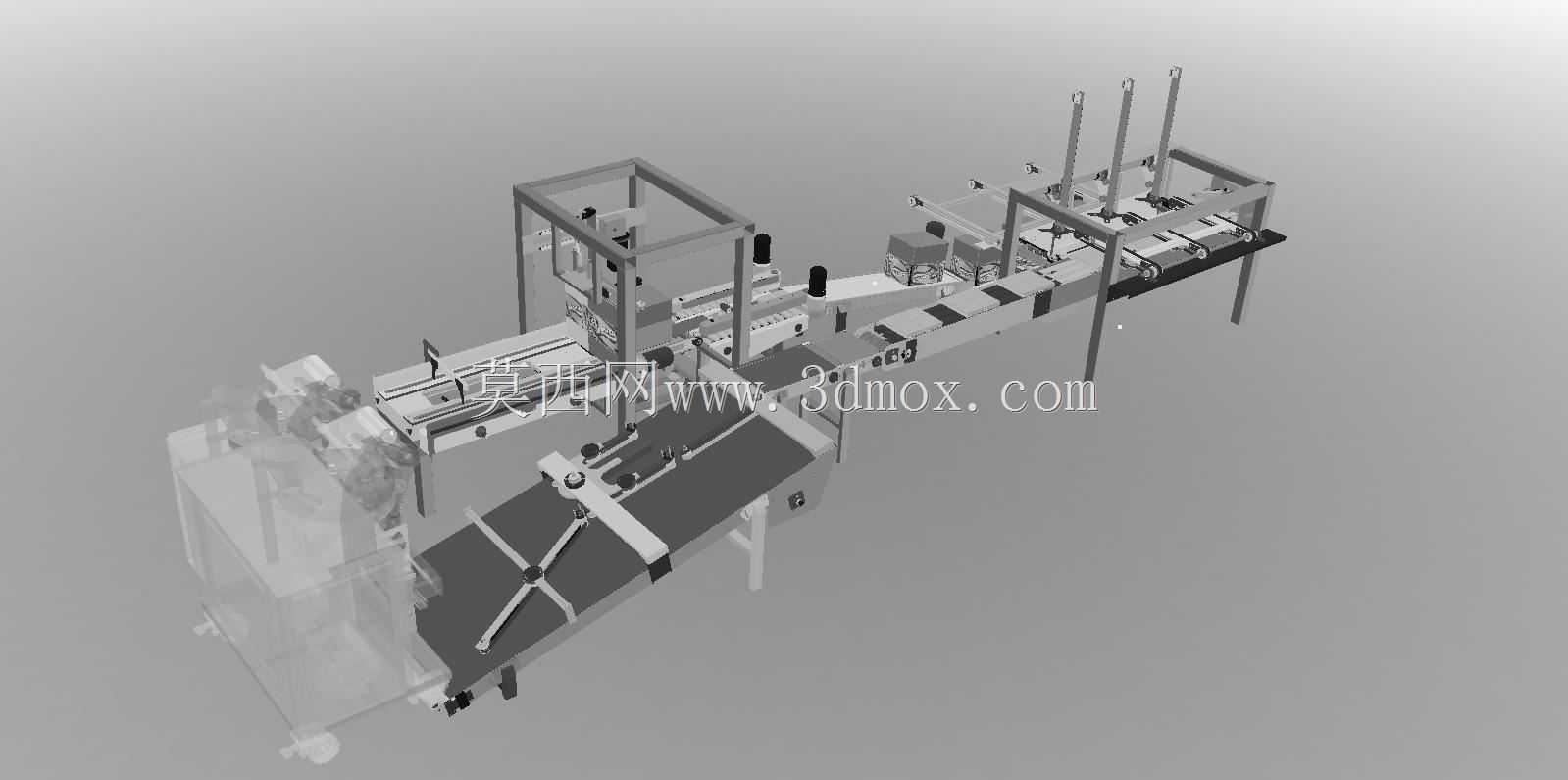

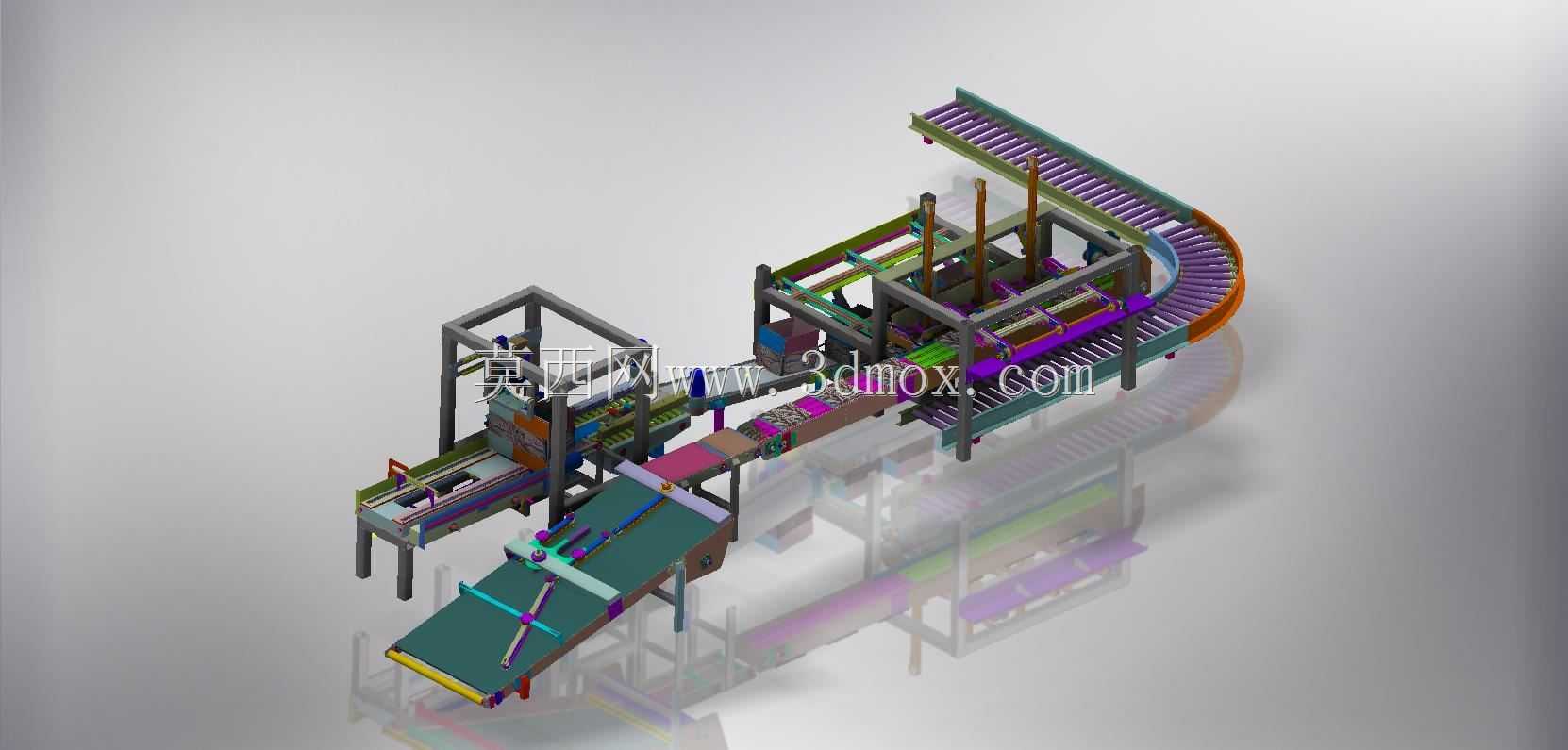

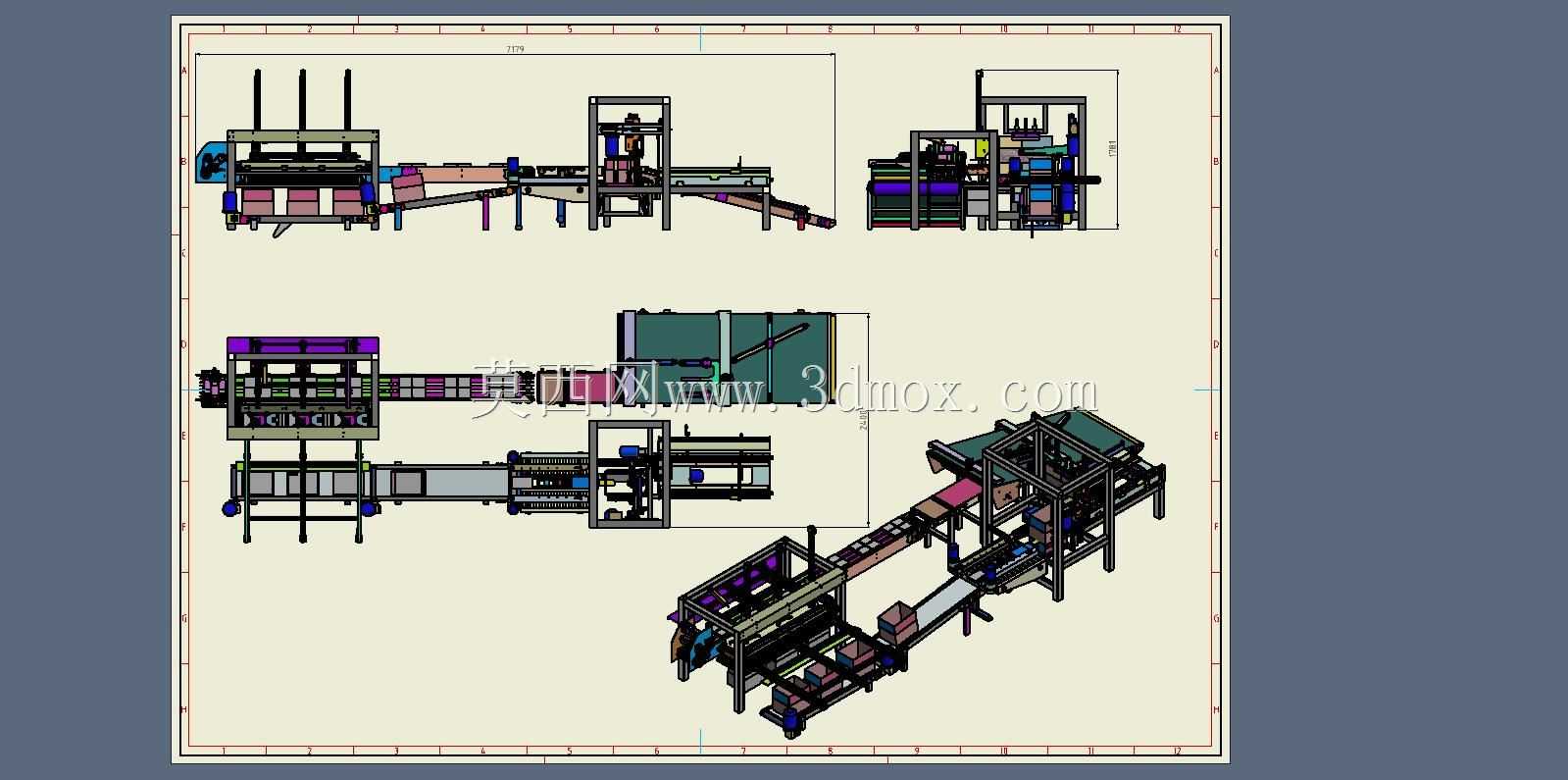

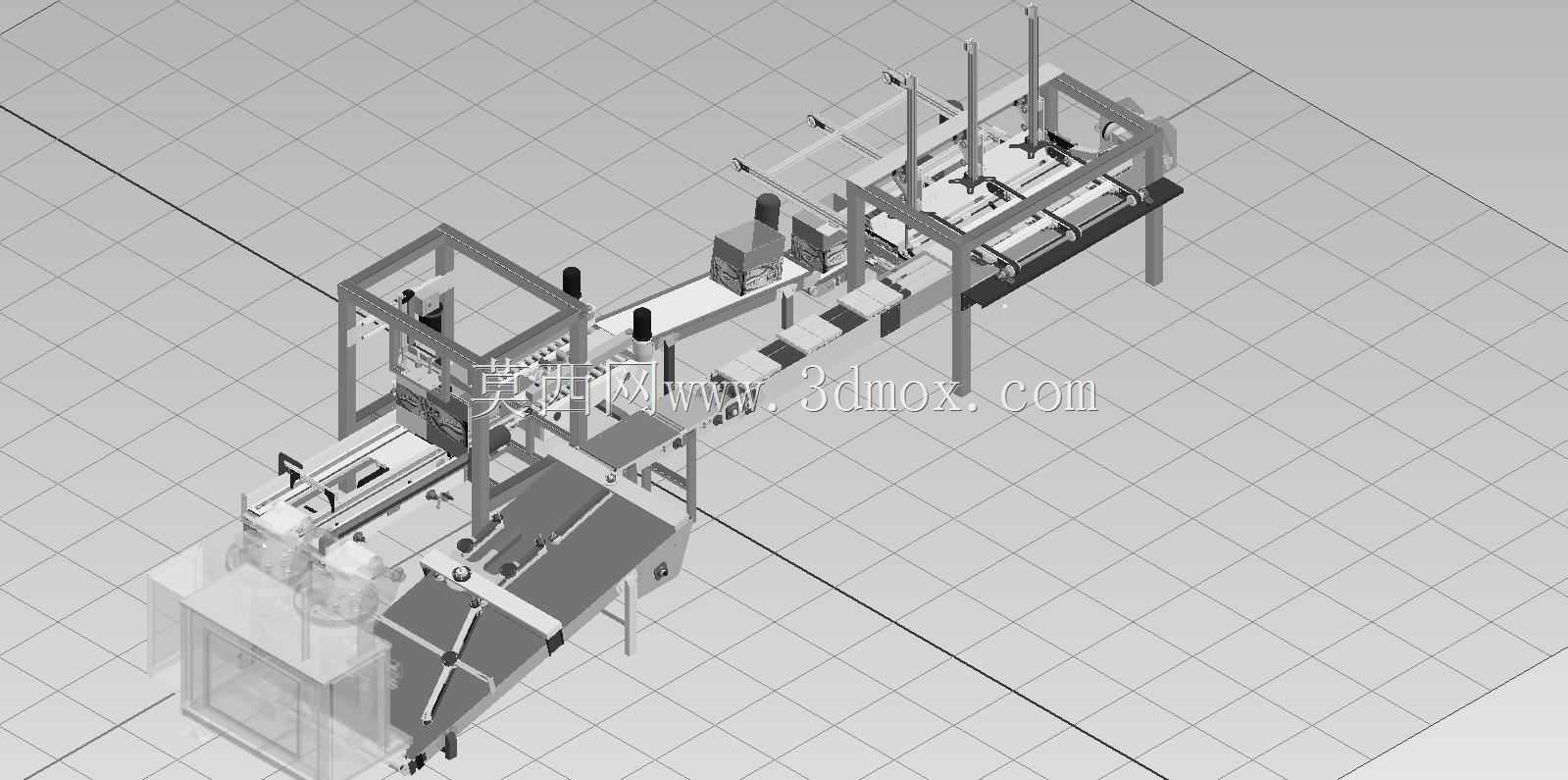

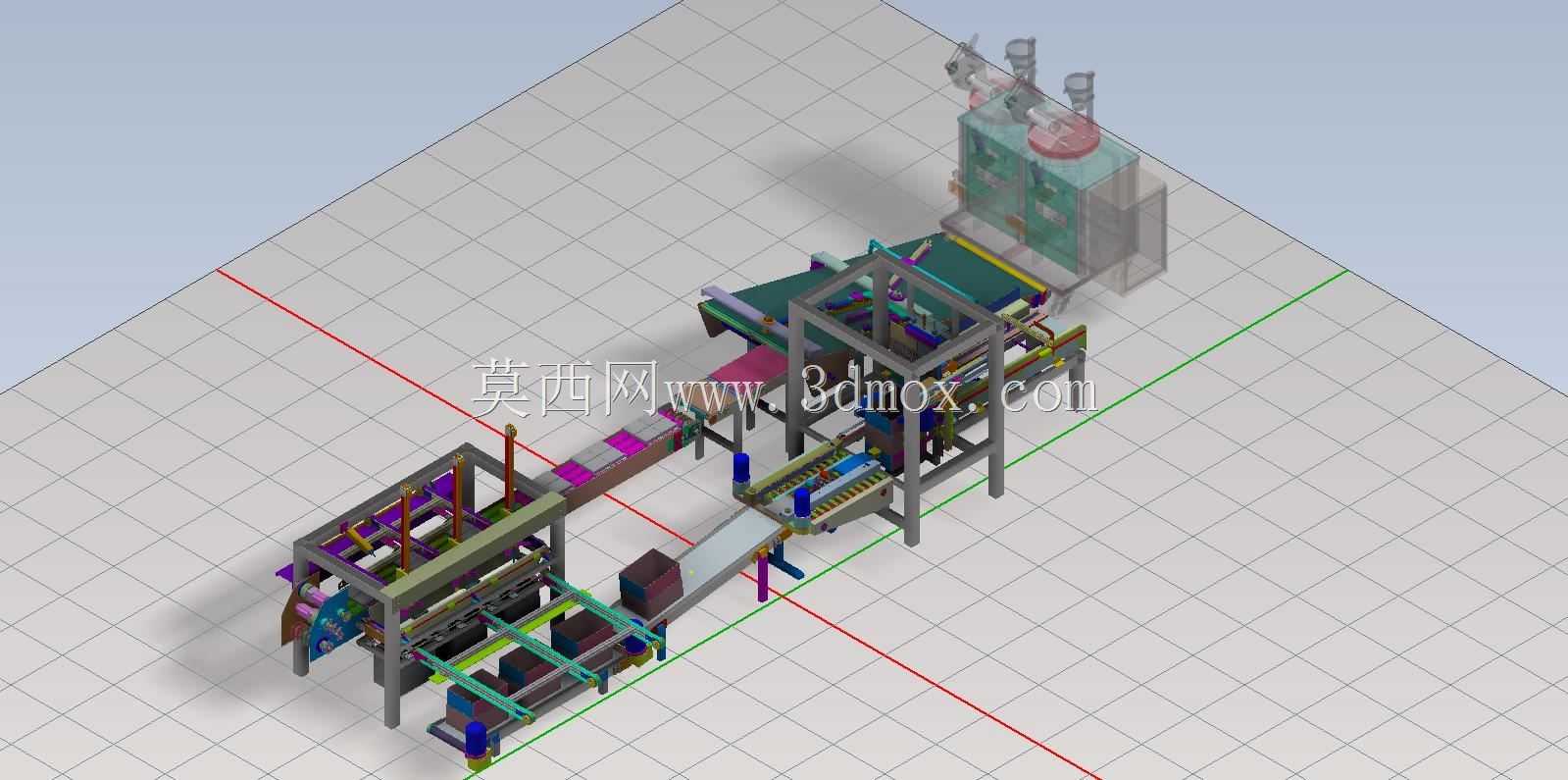

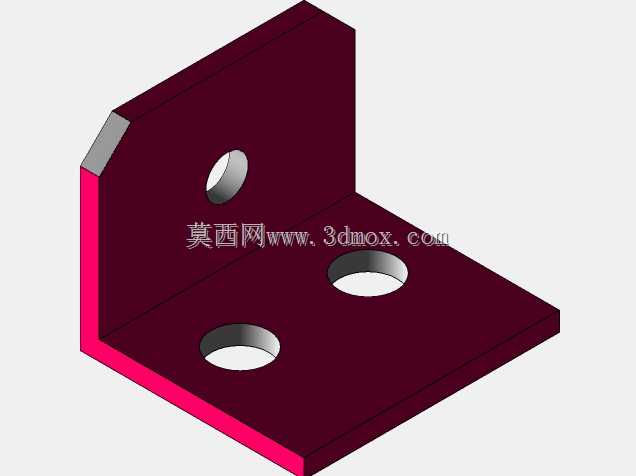

　　这套在线装盒包装设备主要面向快消品、日化、小型五金配件等行业的后道包装工序，适配规整盒装产品的连续化量产需求，可直接对接前端分拣、装填工位，替代传统人工装盒、封盒、捆扎的零散作业模式，在食品、医药、电子配件类生产车间的包装段应用广泛，能匹配每分钟数十盒的稳定产出节拍，适配常规瓦楞纸板、白卡纸盒的包装作业需求。设备整体采用模块化框架搭建，主体支撑采用标准工业铝型材搭配碳钢喷塑连接件，兼顾安装调试的便捷性与长期运行的结构稳定性，整体布局沿物料走向依次排布纸板上料工位、纸盒成型工位、定量装填工位、封盒工位、转向输送工位与自动捆扎工位，各工位通过独立的动力单元驱动，可根据生产需求单独调整运行节拍，避免单工位故障导致整线停机。

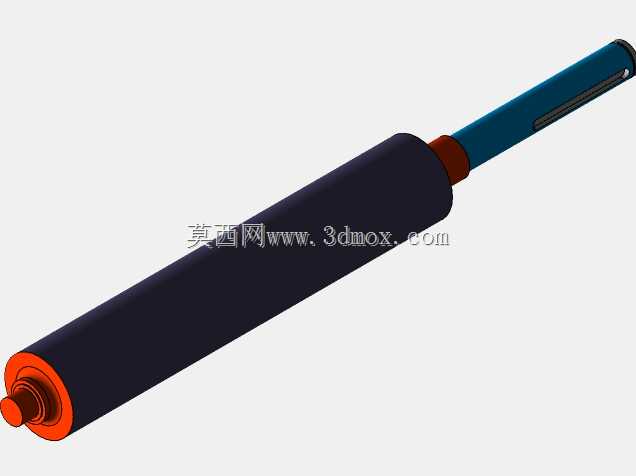

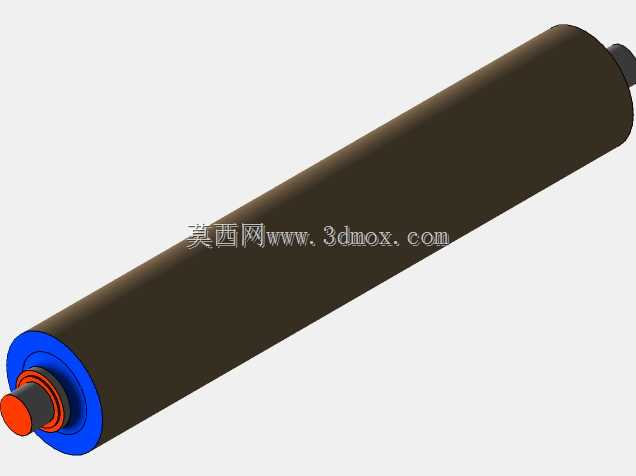

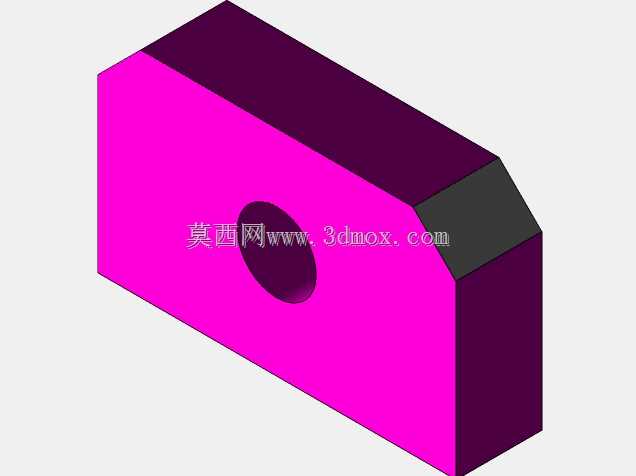

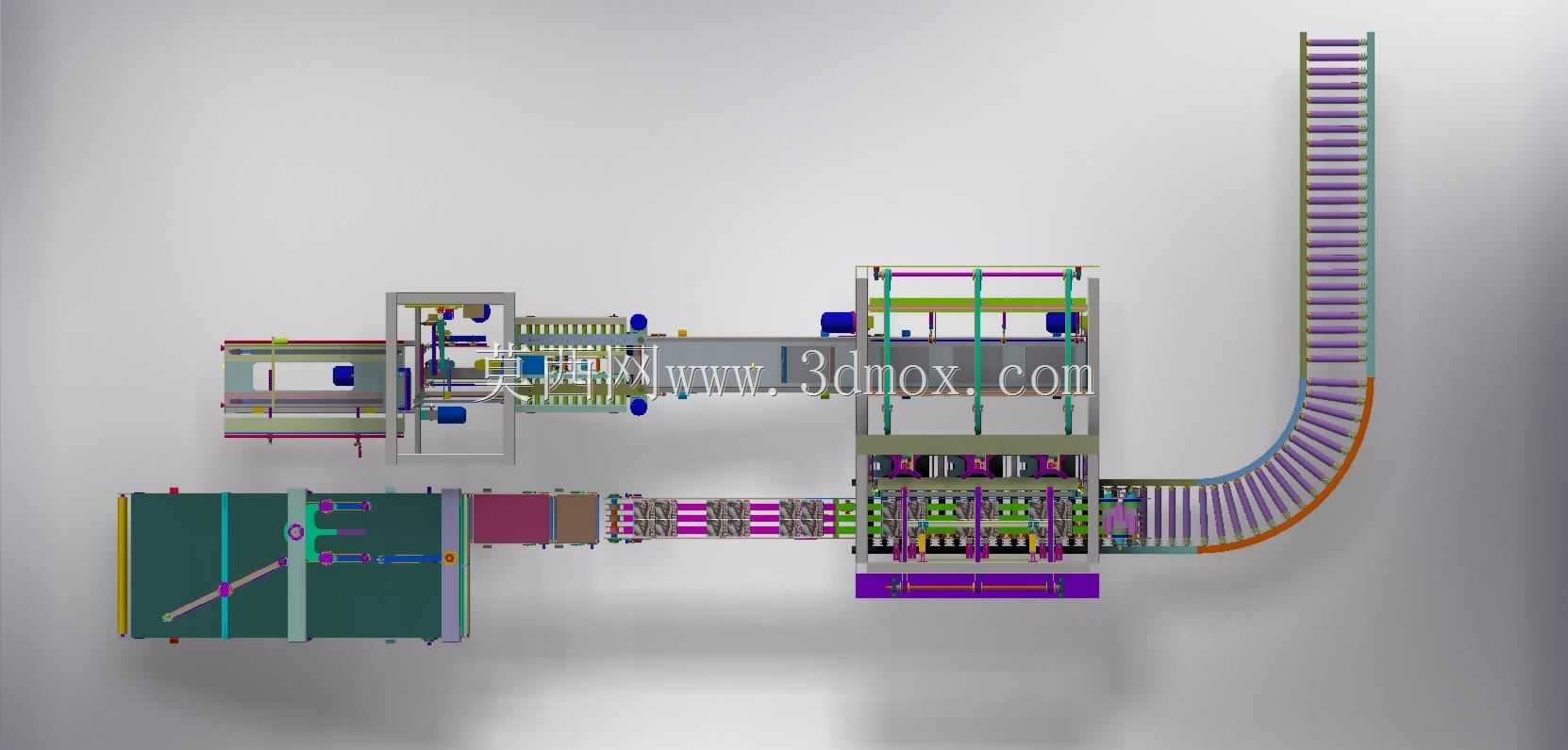

　　设计阶段优先考虑多规格纸盒的适配性，纸盒成型工位采用可调式折边导向结构，可通过调整导向块间距、折板行程适配不同长宽高尺寸的纸盒，无需更换整套成型模具，缩短换型调试的时间成本；物料装填段配置计数定位机构，可根据单盒装填数量调整分料间隔，确保每盒内物料数量一致，避免缺件、多件的包装异常。转向输送段采用弯道滚筒输送结构，可根据车间布局调整输送走向，适配不同厂房的安装空间边界，设备整体占地长度可根据产线对接需求调整，常规配置下主体作业段宽度控制在1.8米以内，高度不超过2.2米，可适配大部分标准厂房的层高与线体对接高度，无需额外改造车间基础设施。捆扎工位采用热熔式捆扎结构，可适配PP打包带的自动送带、拉紧、熔接、切断作业，

　　捆扎力度可根据纸盒承重调整，避免力度过大压损纸盒或力度不足导致散包。各运动工位均配置位置检测元件，可实时反馈各机构的运行位置，出现卡纸、缺料、工位错位等异常时可即时触发停机保护，降低设备故障损坏的概率。整套设备的结构设计预留了充足的维护操作空间，易损件如折边胶条、输送皮带、捆扎刀头等均采用快拆式安装结构，日常维护更换无需复杂拆解，可有效降低运维的时间成本，适配工厂两班倒或三班倒的连续生产需求。
