立式齿轮链条驱动钣金托盘存储装置

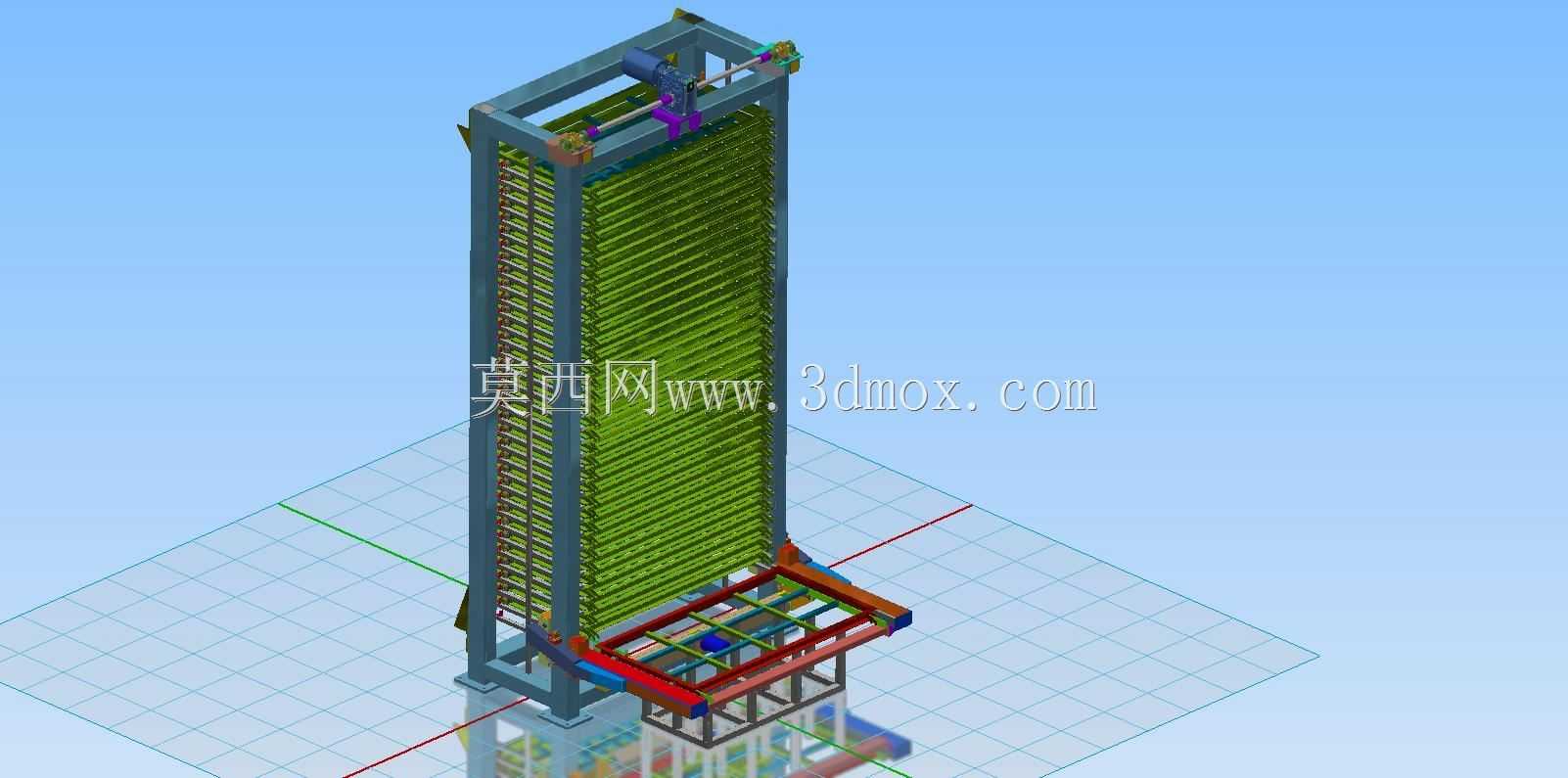

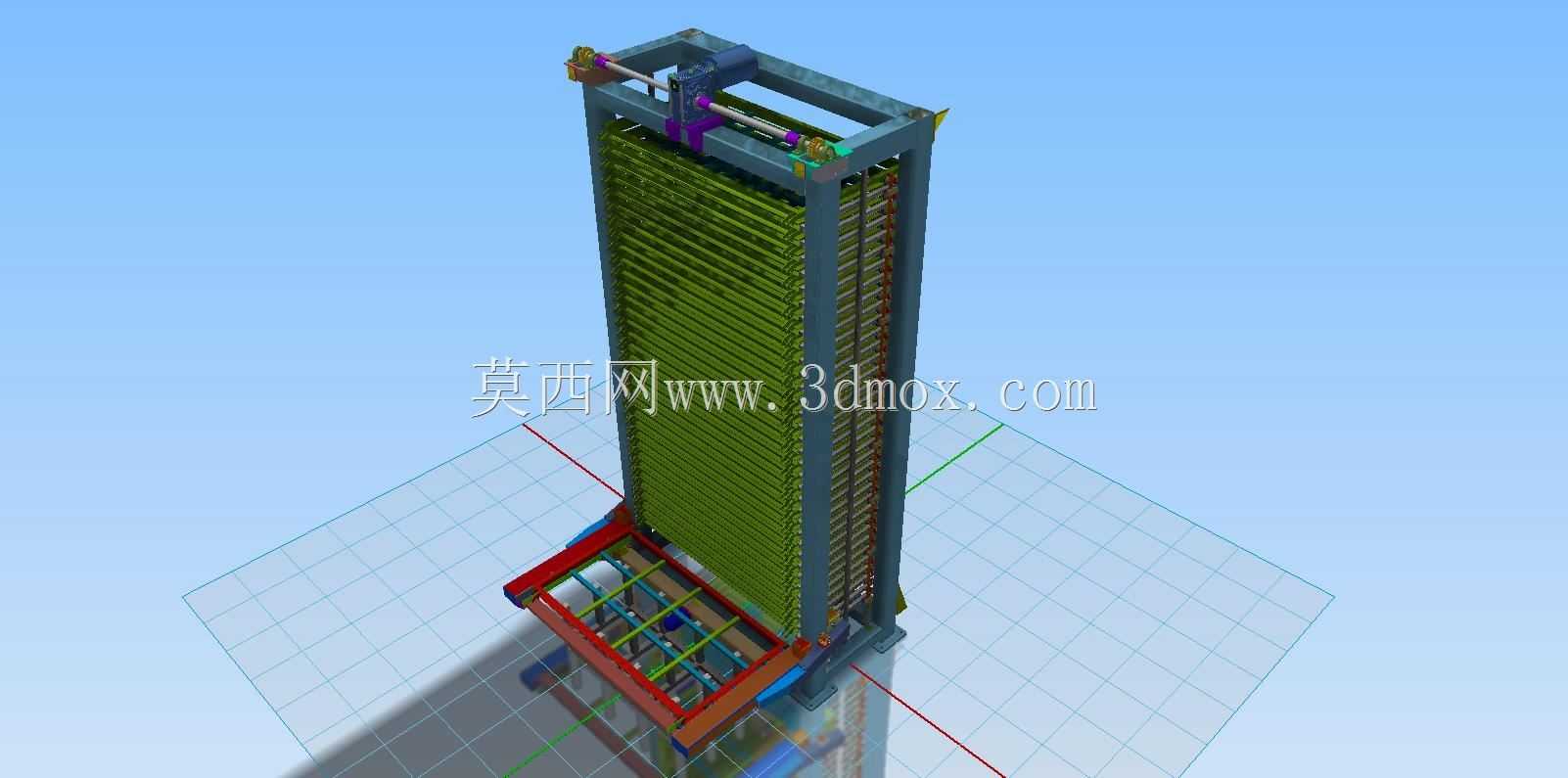

　　在钣金加工车间的物料流转环节，待加工或已完成裁切、折弯的金属板件往往存在占地大、易磕碰、存取效率低的痛点，这套立式存储装置正是针对这类场景开发的专用物料承载设备。设备整体采用立式窄体布局，主体宽度方向尺寸为1000mm，高度方向尺寸为2000mm，安装时仅需占用车间内极小的地面投影面积，可紧贴车间立柱或生产线边空位布置，不会额外占用主物流通道空间，适配中小批量钣金加工单元的线边缓存需求。

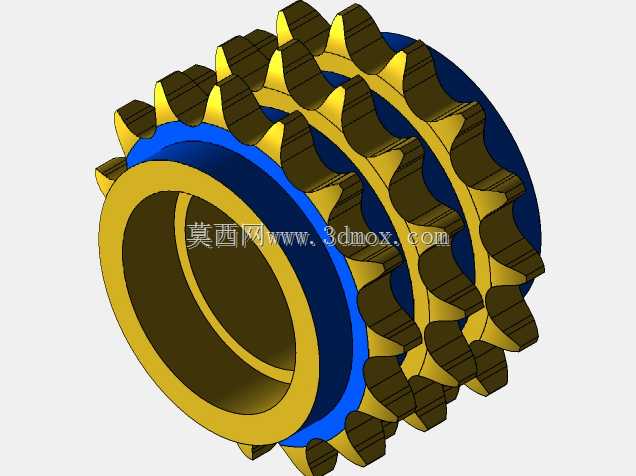

　　设备内部设置多层抽屉式金属板托盘，每层托盘可独立承载单批次加工完成的钣金件，托盘边缘做了折边强化处理，避免板件滑动剐蹭表面，不同层托盘的间距可根据存放板件的叠放高度做小幅调整，兼容0.5mm到5mm厚度范围内的常规冷轧板、不锈钢板、铝板等常见钣金原材料及半成品存放。存取动作依靠集成在设备顶部的齿轮马达配合双侧链条传动机构实现，传动端连接可沿竖向导轨升降的搬运轿厢，轿厢对位到目标托盘层后，可将对应层的托盘平稳拉出至装卸位，完成物料取放后再将托盘送回存储位，全程无需人工攀爬或挪动上层物料，可大幅降低人工存取重型钣金件的劳动强度，也能避免人工搬抬过程中造成的板件变形、表面划伤问题。

　　设计阶段充分考虑了车间现场的安装边界，设备底部采用可调式支撑脚，可适应车间地面存在的30mm以内的高度差，无需额外做预埋基础，到场后仅需调整支撑脚水平即可投入使用；设备后侧预留了100mm的维护间隙，方便后期对传动链条、齿轮副做定期润滑和张紧调整，前侧装卸位的高度匹配常规作业台的850mm操作高度，作业人员站立即可完成物料装卸操作，无需额外配置登高或俯身辅助设施。传动部分的齿轮马达采用低转速大扭矩选型，升降过程运行平稳，启停阶段设置了加减速缓冲，避免托盘内的板件因惯性出现窜动，链条外侧设置了全封闭防护壳，可隔绝车间内的焊接烟尘、打磨碎屑进入传动副，延长核心传动部件的维护周期。这套设备可直接对接钣金加工的激光切割、折弯工序的出料端，作为工序间的半成品缓存载体，也可用于成品钣金件的分类暂存，帮助车间梳理物料流转路径，减少线边物料乱堆乱放的情况，提升车间空间利用率与物料存取效率。
