转弯模块化网带曲线输送设备结构

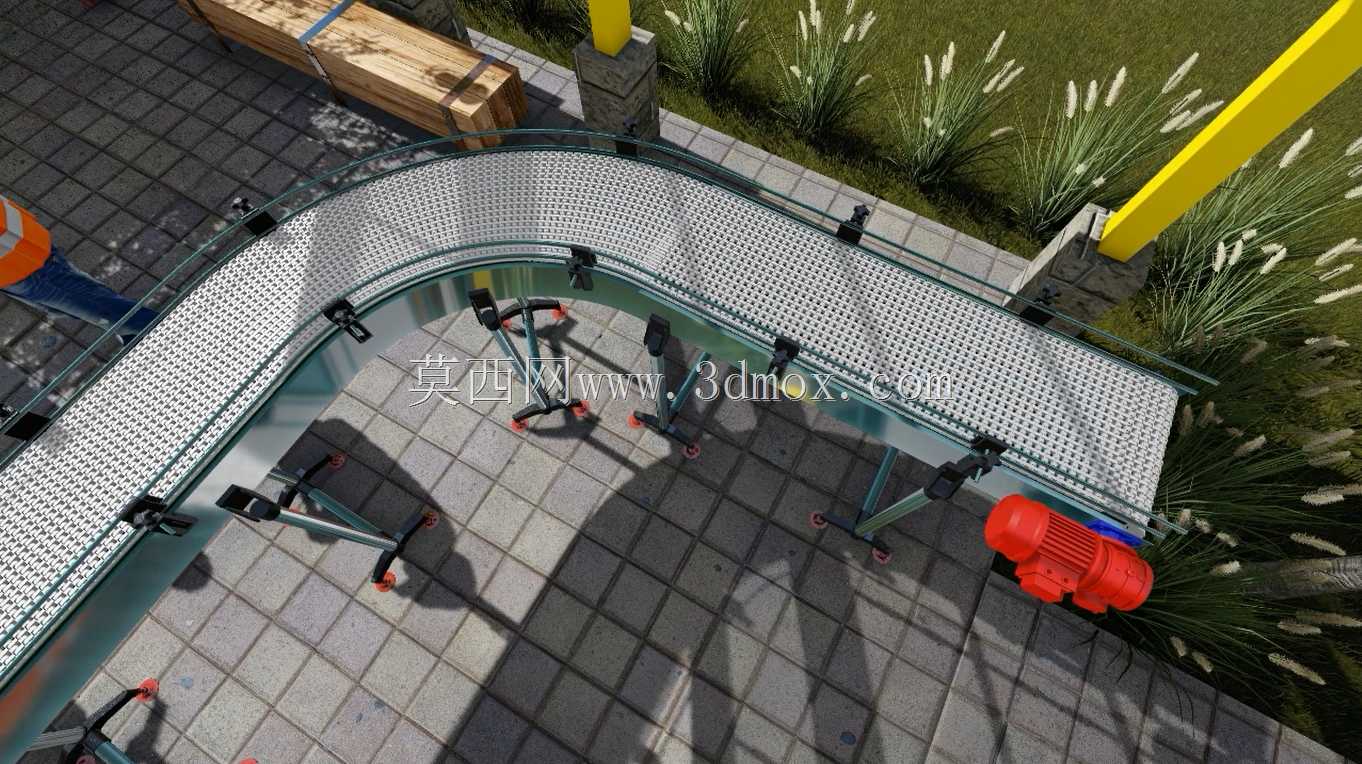

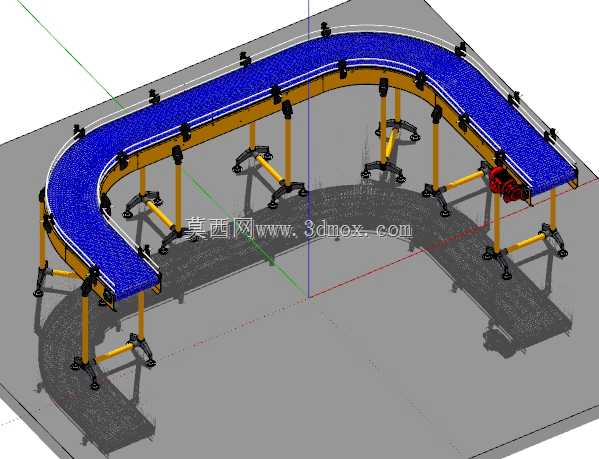

　　这款曲线模块式输送结构，主要面向生产车间内存在动线转弯需求的物料转运场景，常见于包装产线衔接、零部件工序流转、仓储分拣线的路径转向段，可替代多台直线输送设备加转角推料机构的组合方案，减少物料在转角处的卡顿、掉落风险，同时压缩设备占用的厂区平面空间。从结构设计来看，整机采用模块化网带作为承载面，网带单元通过铰接结构拼接，可适配设定曲率半径的转弯路径，网带表面的镂空结构既可以减少输送面与物料的接触摩擦，也能适配部分需要沥水、通风的输送工况，比如食品加工环节的半成品转运、注塑件冷却后的输送工序。支撑部分采用可调式脚架结构，支腿底部配置脚轮与可调支撑脚组合，既可以在设备调试阶段快速挪动调整位置，也能在定位后通过支撑脚调平，

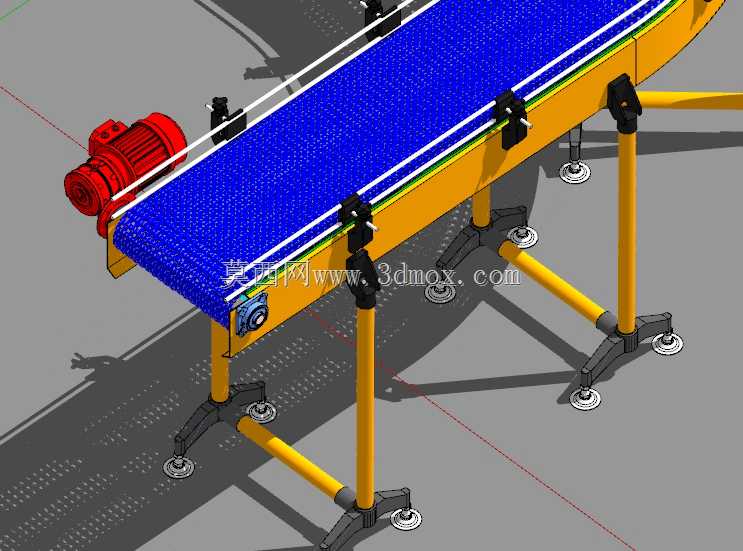

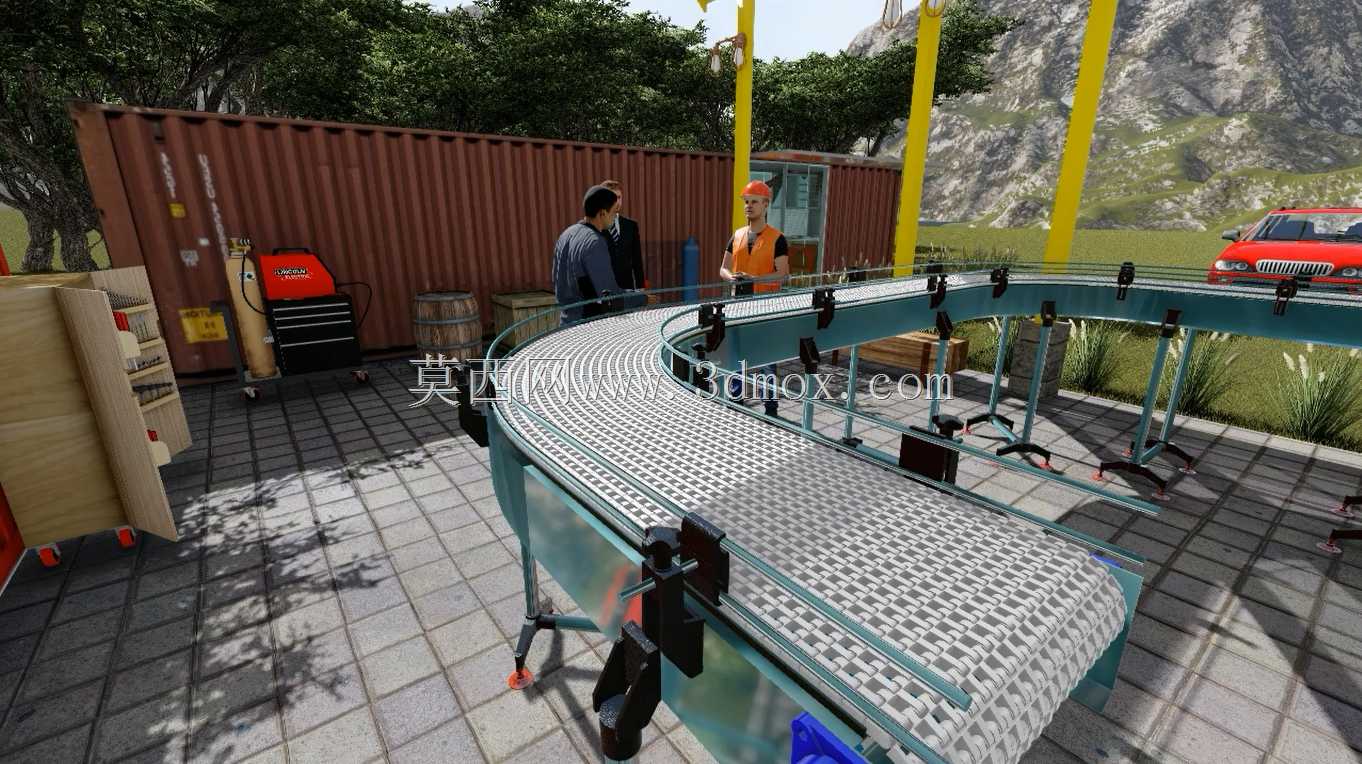

　　抵消地面不平整带来的机身倾斜问题，避免网带运行时出现跑偏。驱动端布置在转弯段的出料侧，采用减速电机直接驱动主动辊的结构，传动路径短，动力损耗低，电机的安装位置预留了维护空间，后期更换易损件时不需要拆解整段输送架体。护栏部分采用弧形折弯的透明挡板搭配侧边固定支架，挡板弧度与网带转弯曲率完全匹配，既可以阻挡物料在离心力作用下从侧边滑落，也不会遮挡操作人员观察输送面物料状态的视线，支架上预留的调节槽可以根据输送物料的高度调整护栏的安装高度，适配不同尺寸的工件转运需求。设计过程中，转弯段的曲率半径经过反复校核，确保网带在运行过程中每个单元的铰接处受力均匀，不会出现局部应力集中导致的网带断裂问题，架体的侧边梁采用折弯型材焊接成型，

　　整体刚性充足，满负载运行时不会出现明显的形变。安装边界方面，设备的进料端与出料端都预留了标准的对接接口，可以直接与同宽度的直线模块化输送机拼接，不需要额外制作过渡连接件，支腿的高度调节范围可以覆盖多数常规产线的工作面高度要求，现场安装时只需要调平架体、对接驱动电源即可完成调试，不需要复杂的现场焊接或二次加工。日常运行时，网带的模块化结构也降低了维护成本，若局部网带单元出现磨损，只需要拆解对应位置的铰接销更换损坏单元即可，不需要整根更换网带，大幅缩短停机维护的时间。
