周转箱垂直输送提升设备结构设计

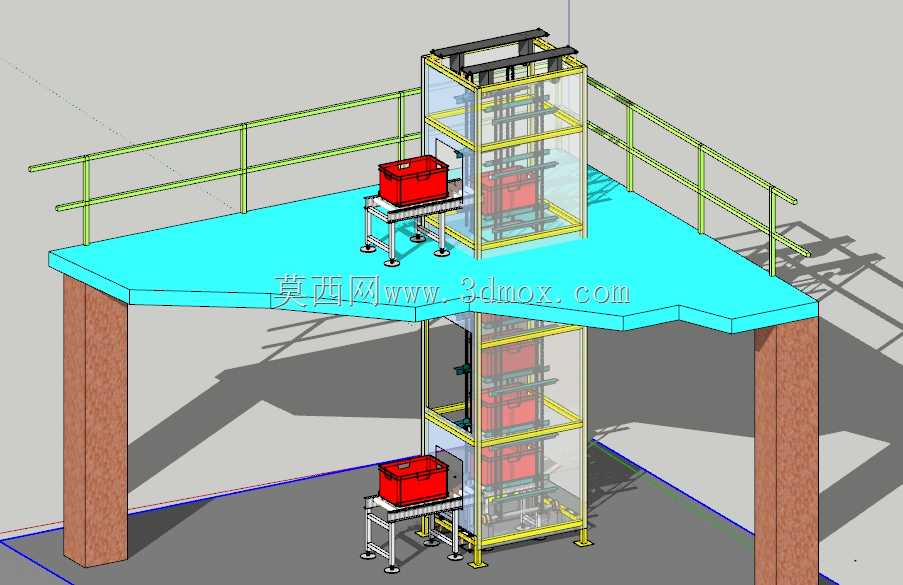

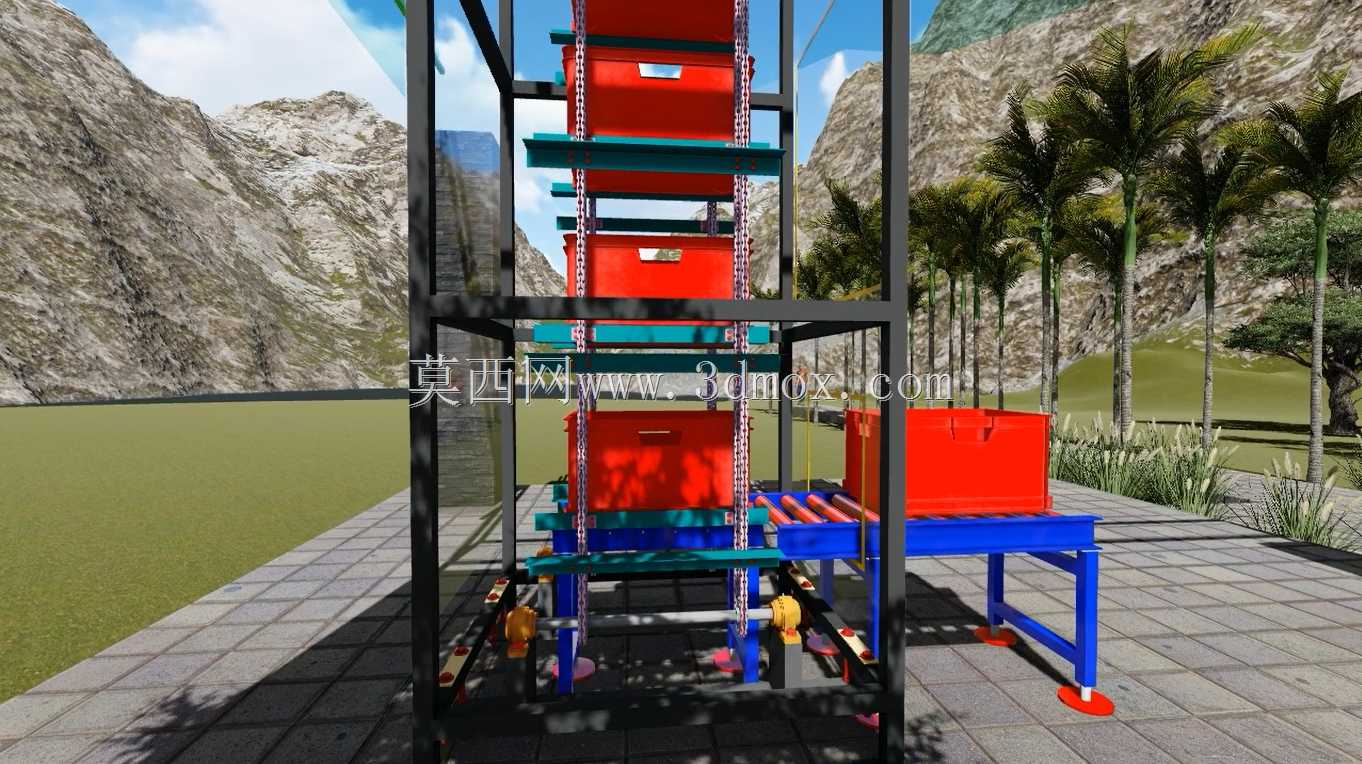

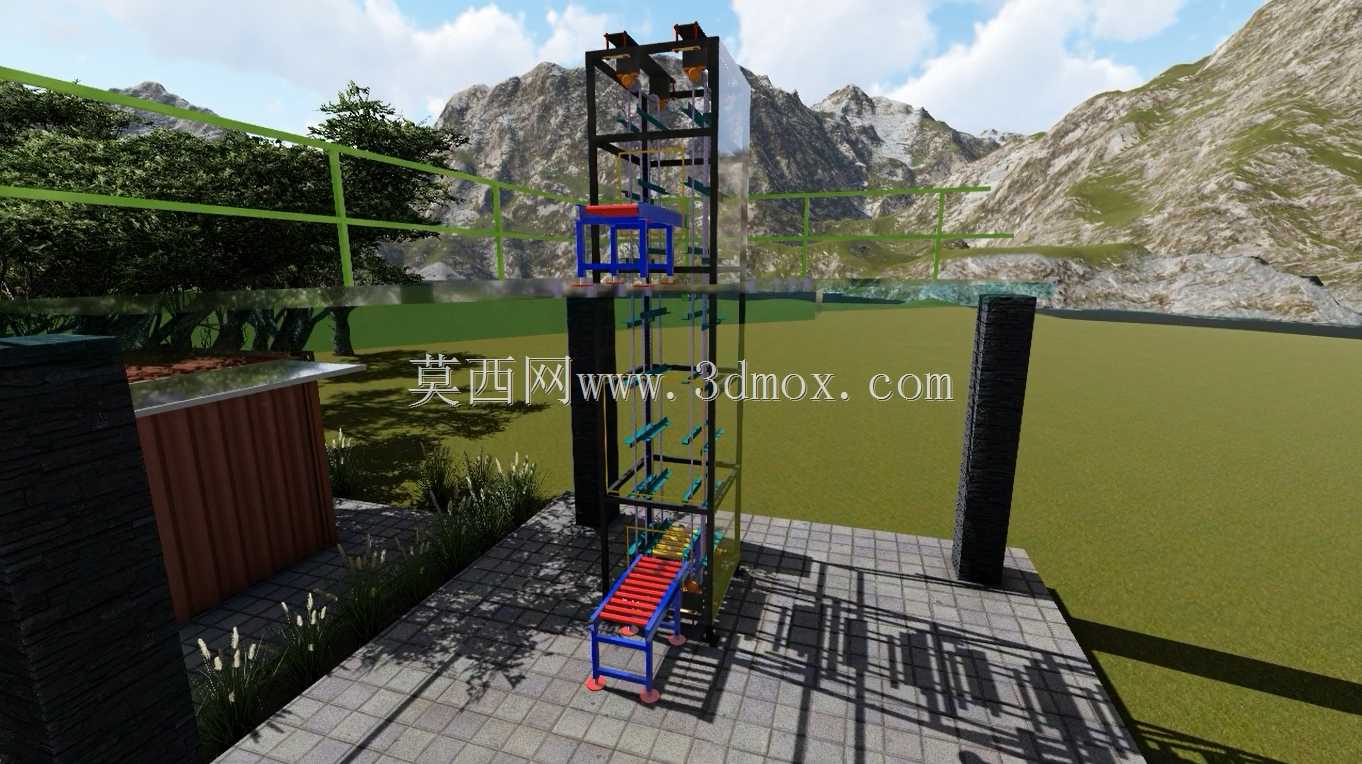

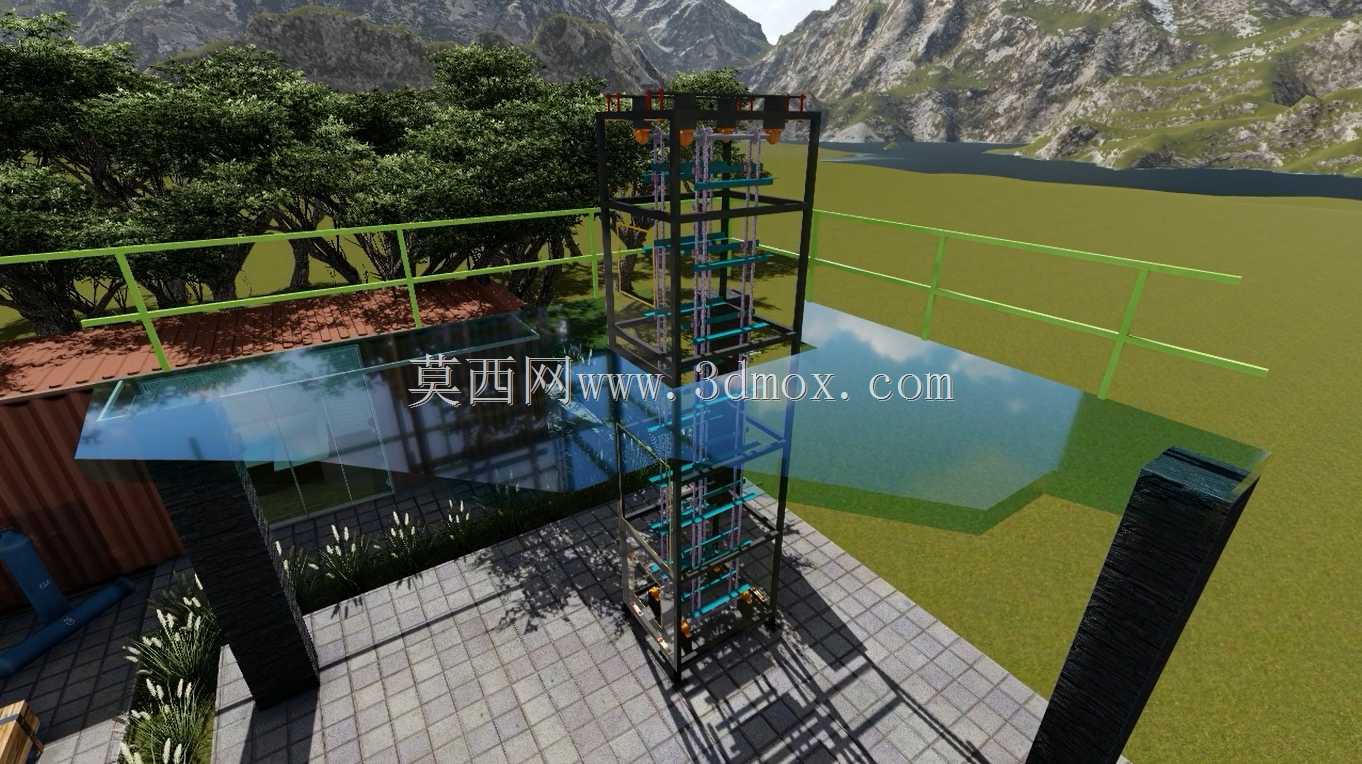

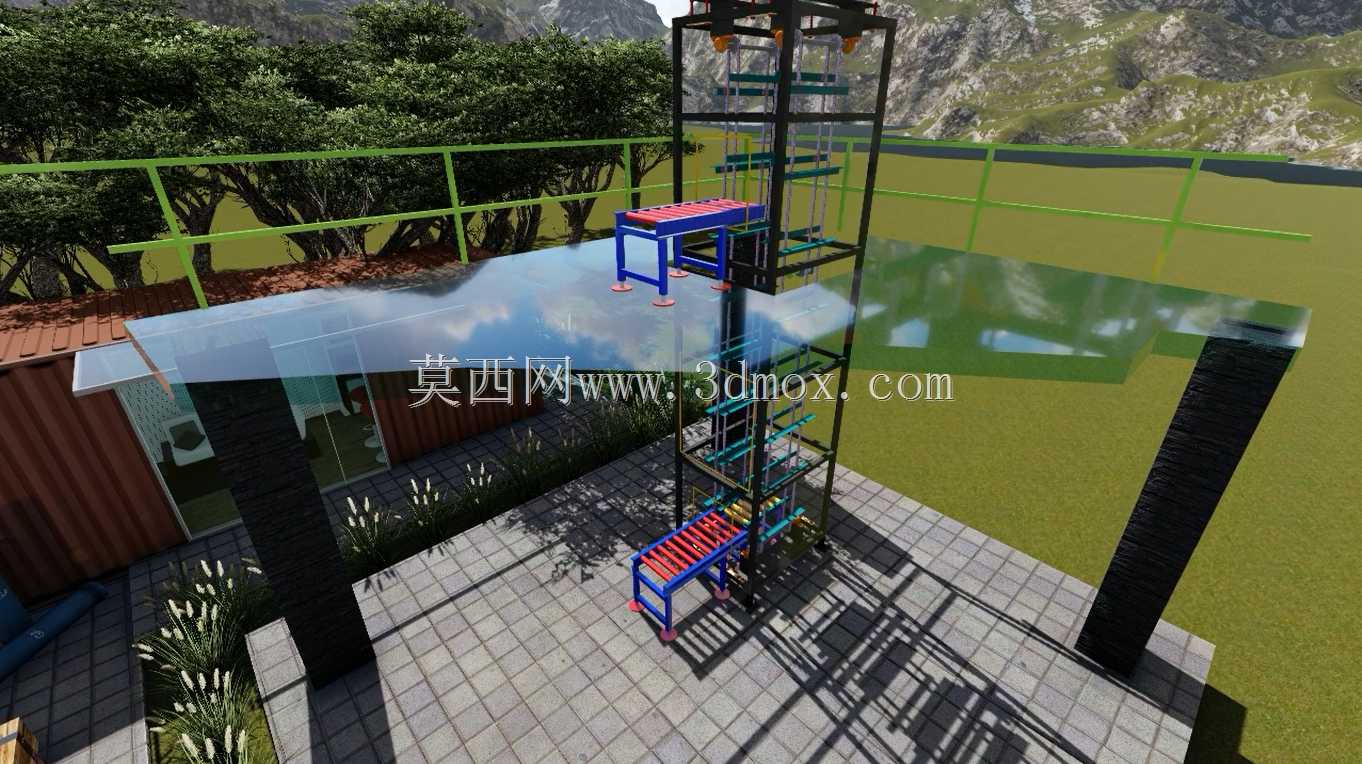

　　这款垂直输送结构主要面向生产车间层间物流、仓储立体库区的周转箱转运场景，适配标准塑料周转箱、小型料箱的连续垂直转运需求，可对接平面辊筒线、皮带线实现物料的全自动跨层流转，无需人工介入搬运箱体，能有效解决多层厂房内平面输送线无法覆盖的高程差输送痛点，在电商仓储分拣、汽配零部件产线、医药仓储周转等场景中，可作为层间物料流转的核心衔接节点。从结构设计逻辑来看，设备采用框架式立柱作为主体承载结构，两侧布置同步传动组件带动承载托架做循环往复运动，托架上设置的导向限位结构可在输送过程中对周转箱进行侧向约束，避免箱体在升降过程中出现滑移、偏位甚至脱落的问题，传动端配置的张紧调节结构可在长期运行后快速调整传动件张紧度，降低后期维护的拆装工作量。

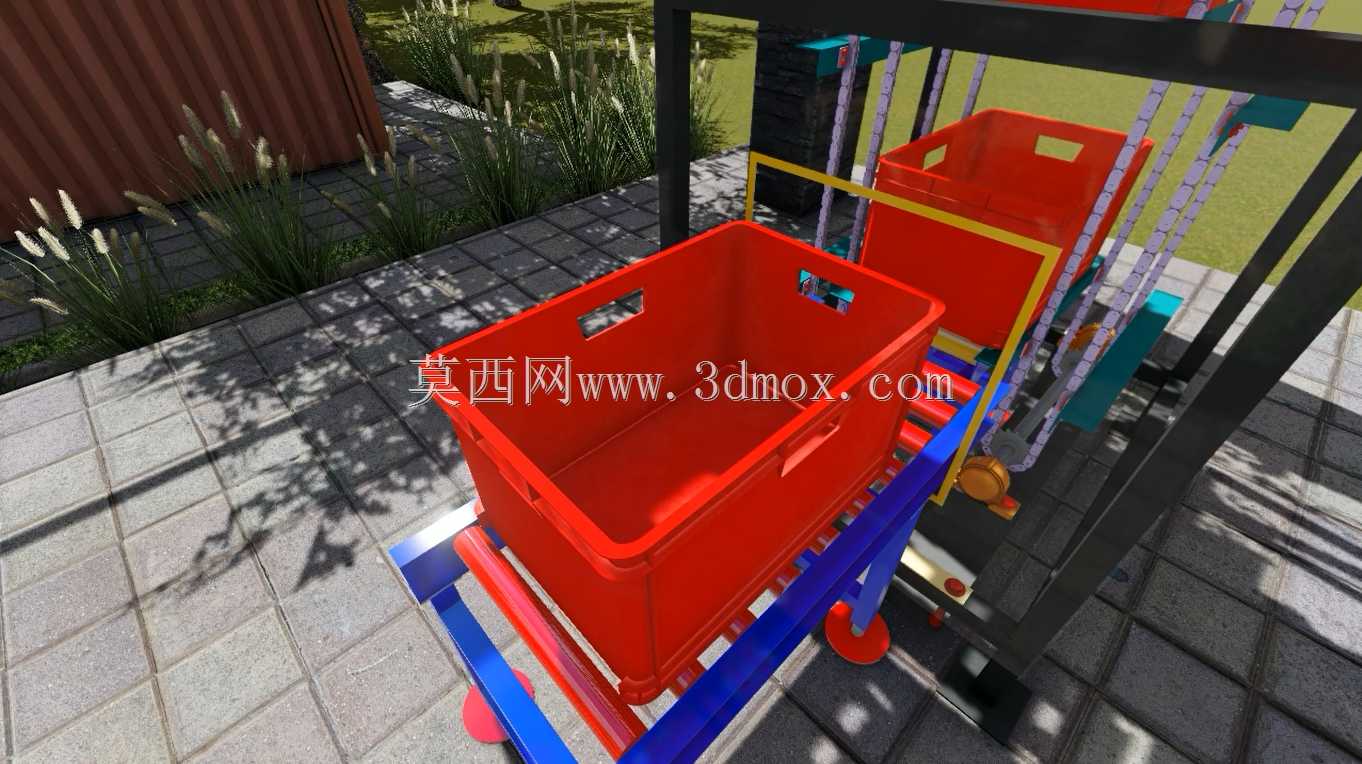

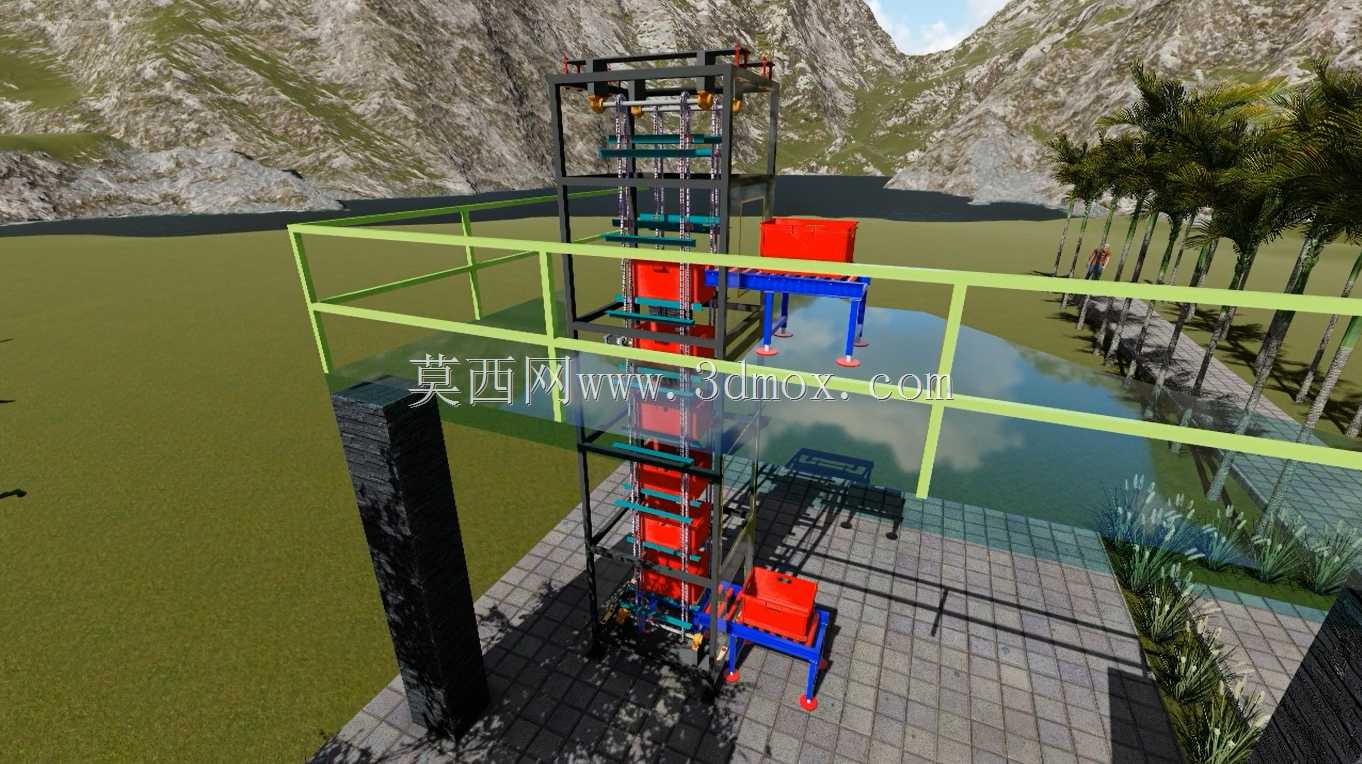

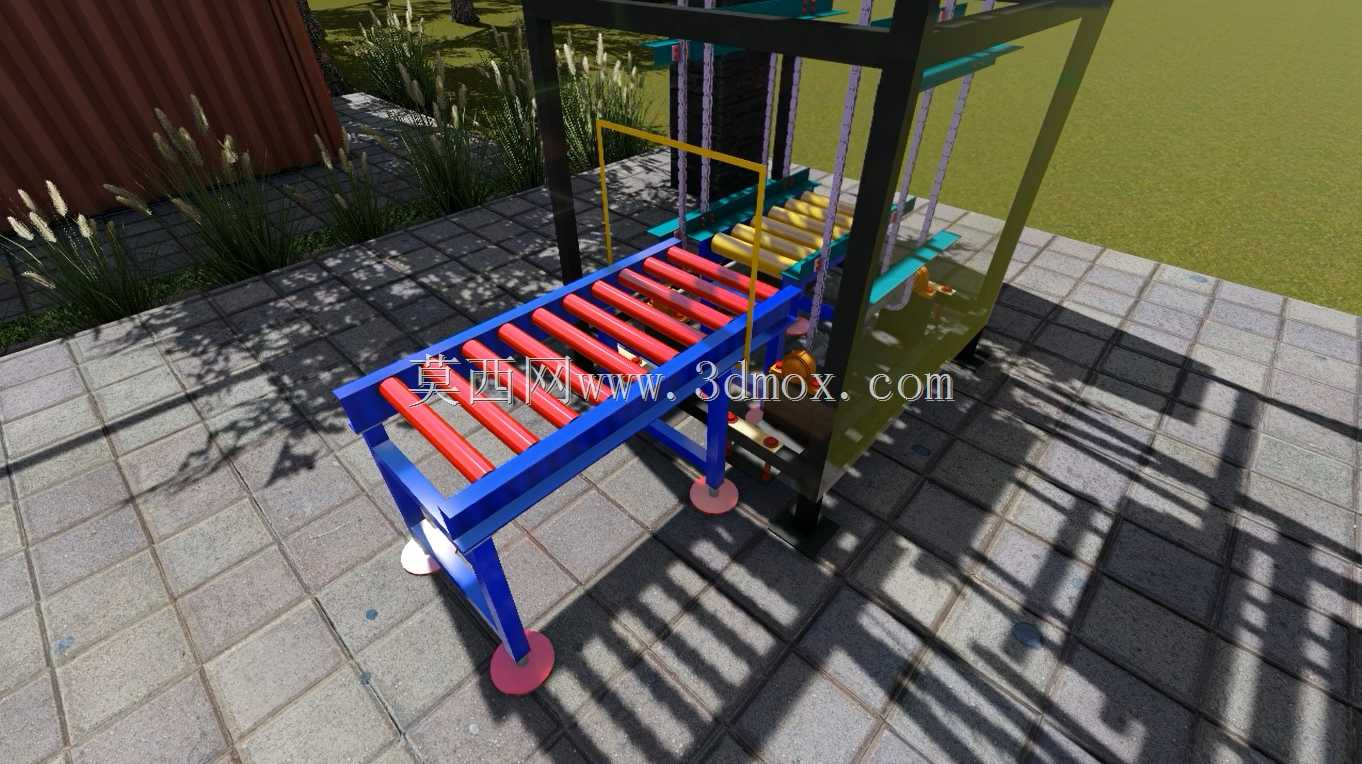

　　设备的进料与出料端设置了过渡衔接段，可直接与同高度的平面输送设备对接，无需额外增设转接辅助机构，物料从平面线进入托架后，传动系统带动托架沿垂直导轨上升至指定层高，再将箱体推送至对应楼层的平面输送线上，整个输送过程可实现连续作业，相比往复式提升设备拥有更高的输送效率。在安装边界方面，该设备的占地投影尺寸适配多数标准厂房的柱距预留空间，无需对厂房地面做特殊加固处理，框架立柱的底部设置可调脚杯，可在安装时快速调整设备整体水平度，抵消地面平整度误差带来的安装偏差，设备侧面预留的传动组件维护空间可满足日常巡检、易损件更换的操作需求，无需额外预留大面积检修场地。设计过程中针对周转箱的输送工况，对托架的承载接触面做了防滑处理，

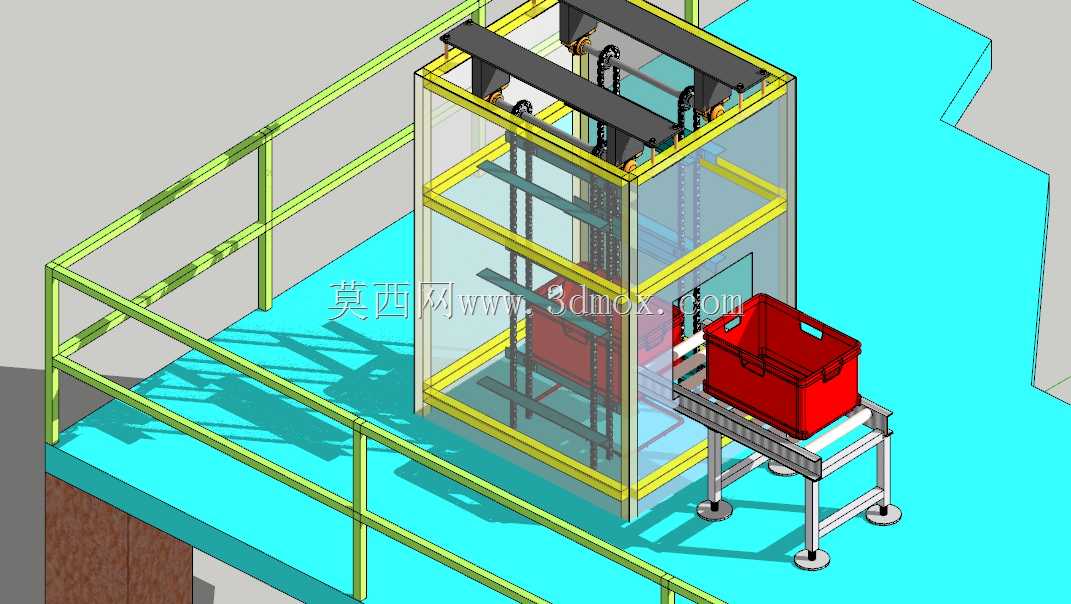

　　同时在框架的对应位置设置了安全防护栏结构，避免运行过程中人员意外接触运动部件，传动系统的运行速度可根据上下游产线的输送节拍做适配调整，可匹配不同产能需求下的物料输送节奏，不会出现物料堆积或者输送节拍脱节的问题。整体结构采用模块化拆分设计，各组件可在生产车间预制完成后运输至现场快速拼装，降低现场安装的施工周期，同时各易损部件均采用行业通用标准件，后期更换无需定制特殊配件，可有效降低设备全生命周期的运维成本。
