活塞式液体配料灌装执行机构结构

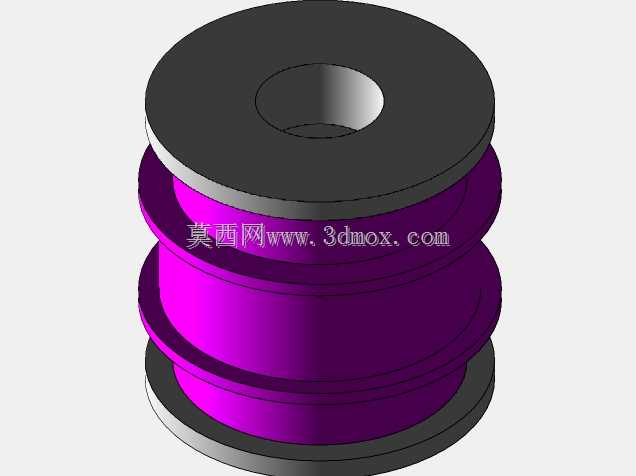

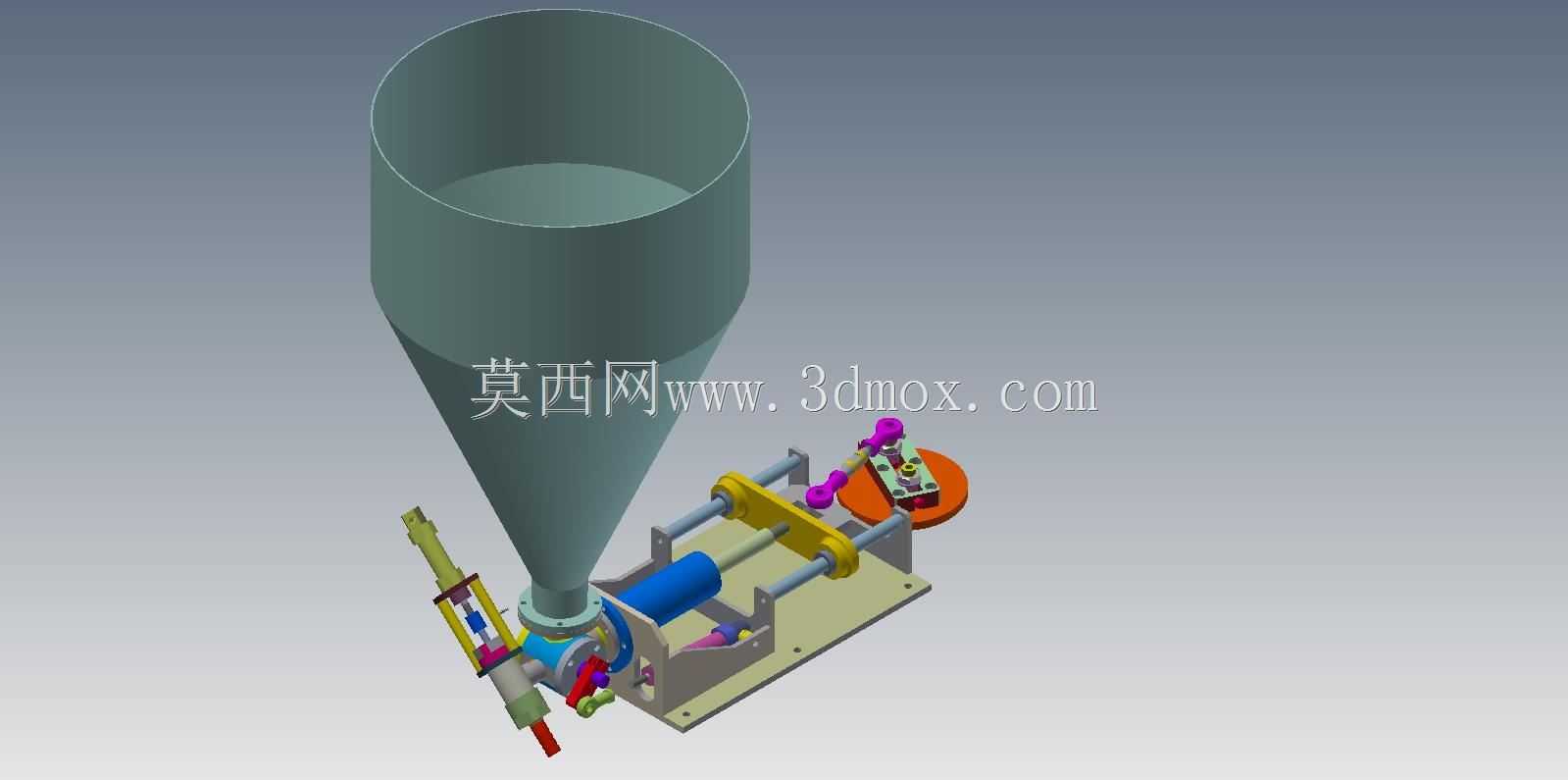

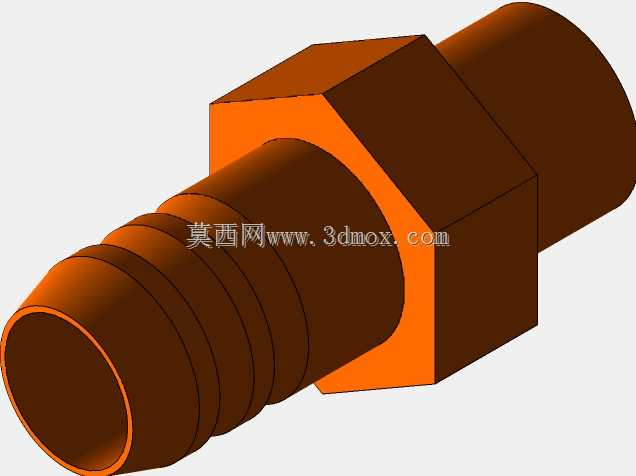

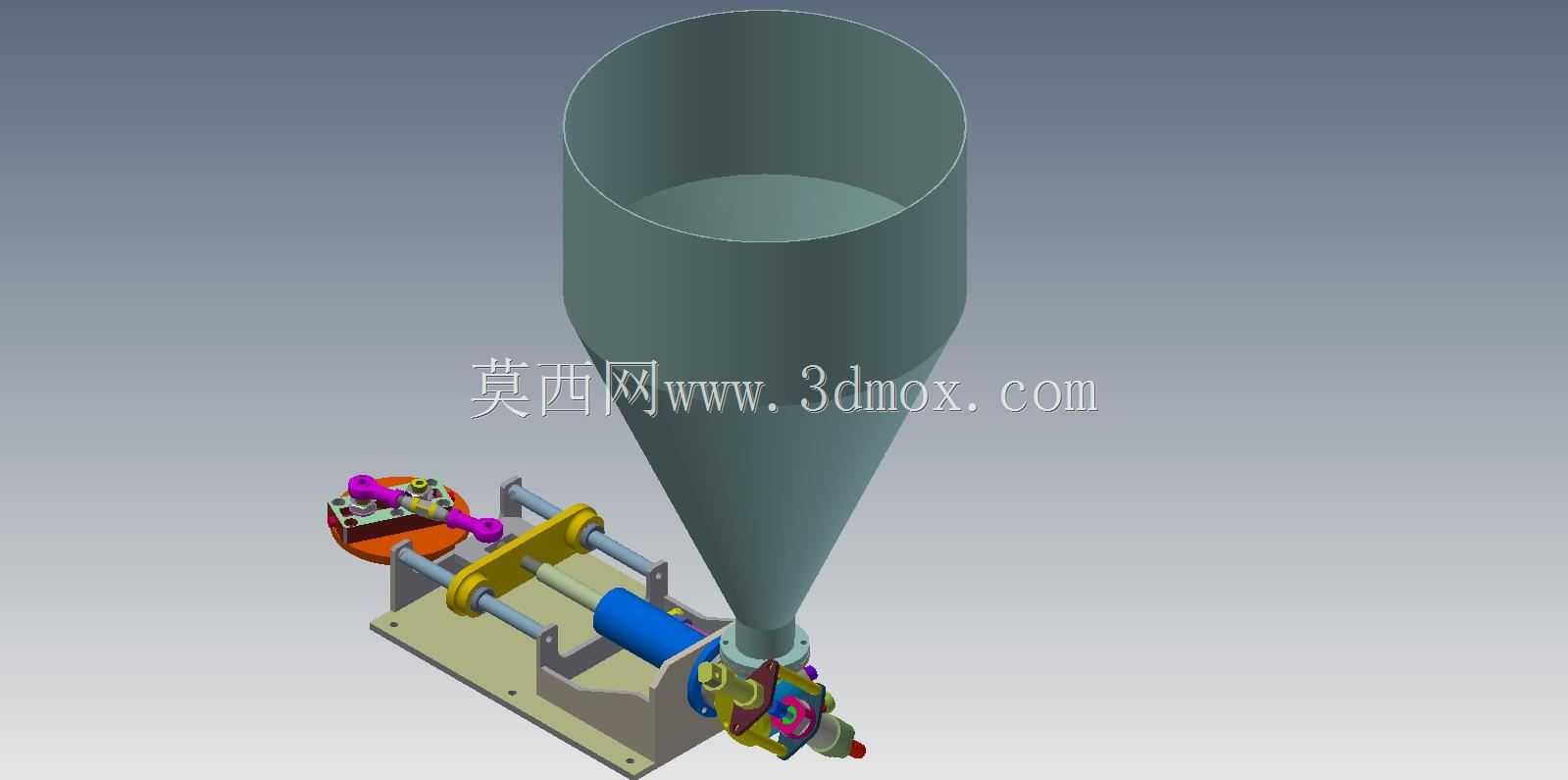

　　该结构为液体配料灌装环节的核心执行单元，主要应用于日化、食品、医药行业中小剂量液体物料的定容灌装工位，可适配低粘度至中等粘度的水剂、乳液、油类物料的定量出料，通常集成在回转式或直线式灌装生产线的灌装工位，与输送线、容器定位机构、挡瓶机构配合完成连续化灌装作业。整体结构采用立式布局，上部为锥台形储料料斗，大口径敞口设计便于物料补给，锥角设计充分考虑了流动性一般的物料的自流落料特性，避免料斗内部出现物料架桥、残留挂壁的问题，料斗下部通过快装卡接结构与下部计量出料单元连通，便于日常生产结束后的拆洗清洁，符合食品医药类设备的卫生设计要求。下部计量单元采用活塞式容积计量原理，通过气缸驱动活塞在缸体内做往复直线运动，当活塞向后回撤时，

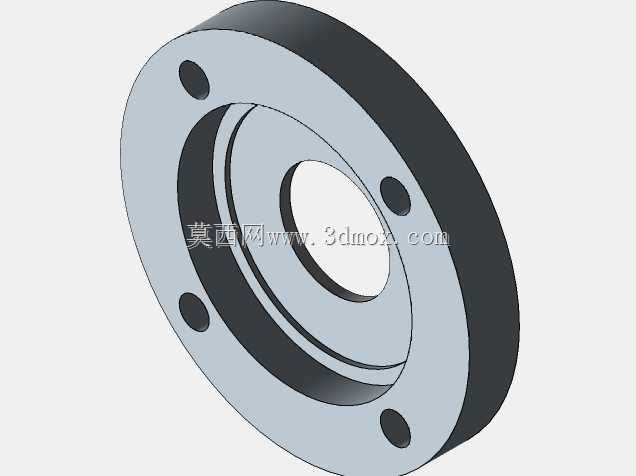

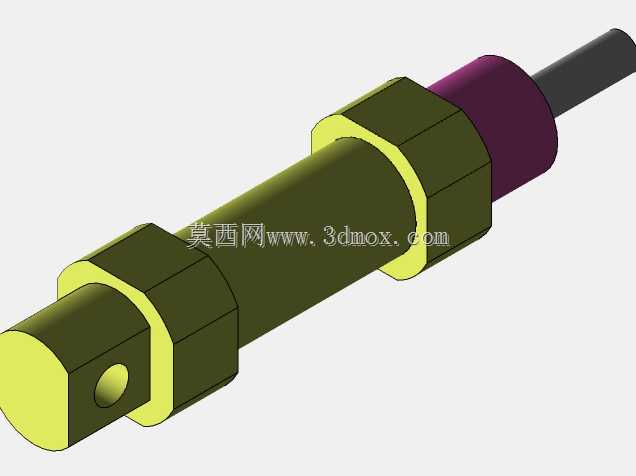

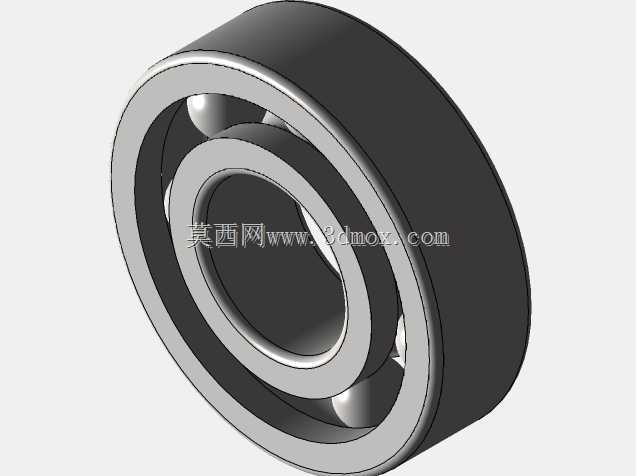

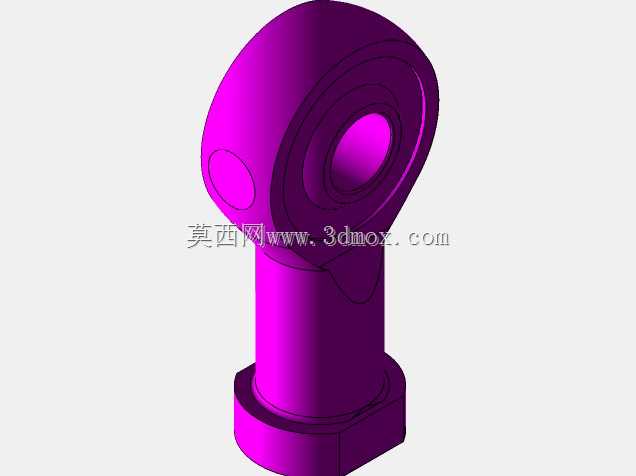

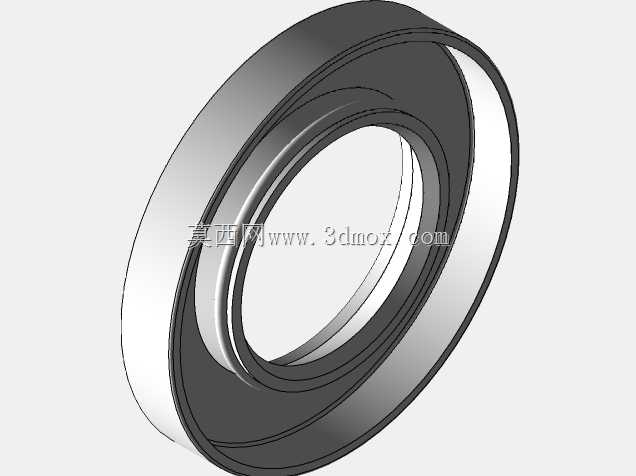

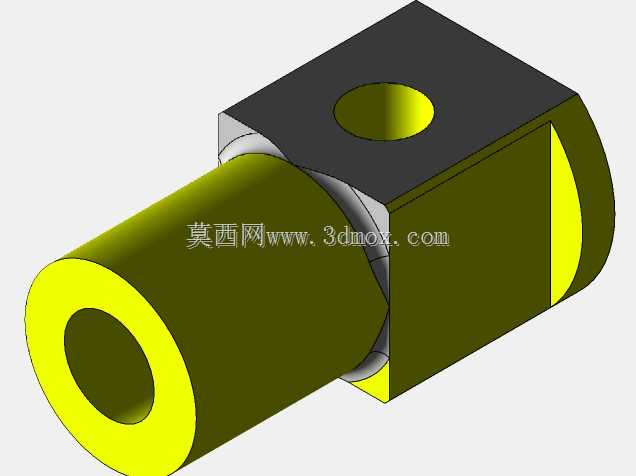

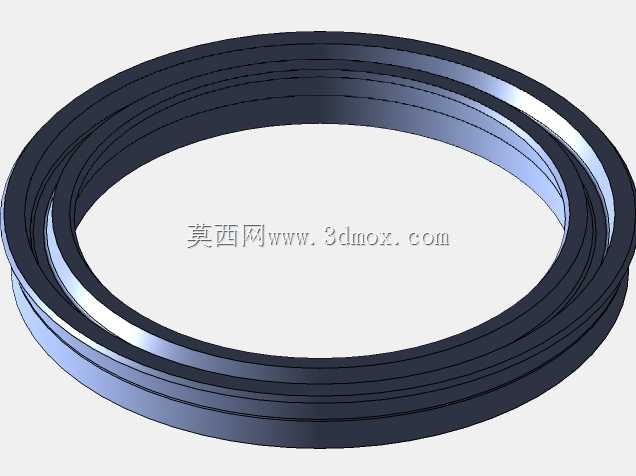

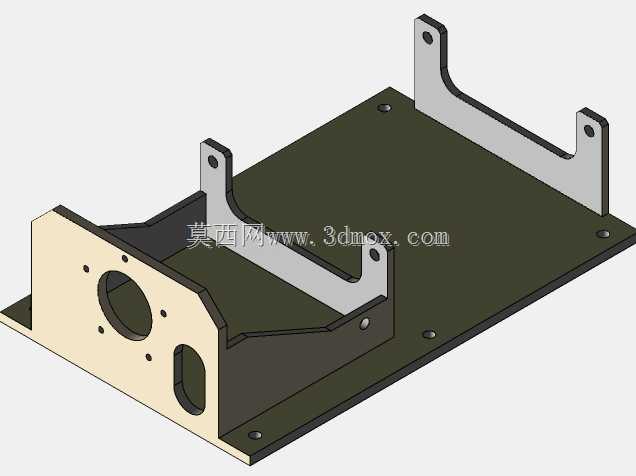

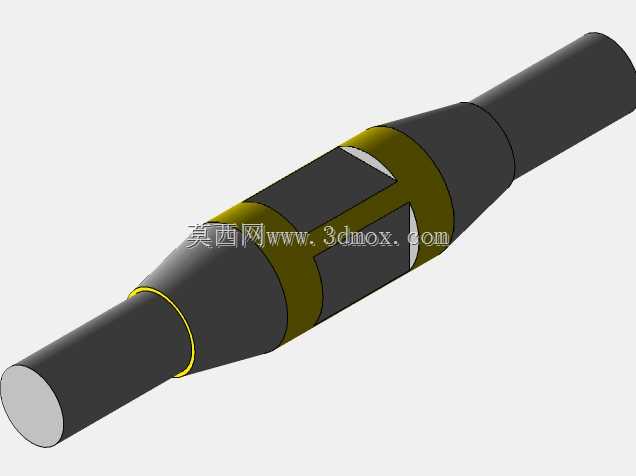

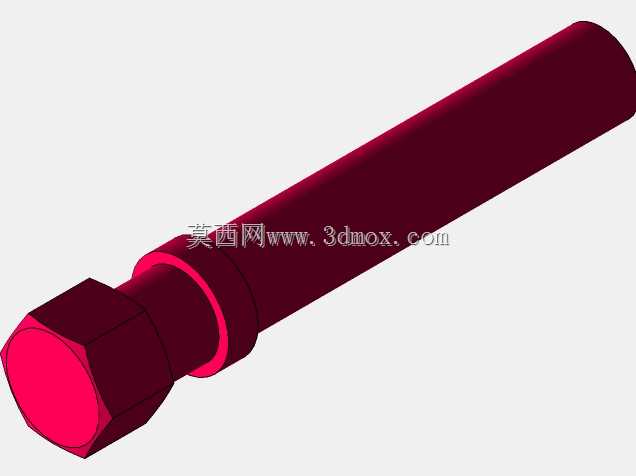

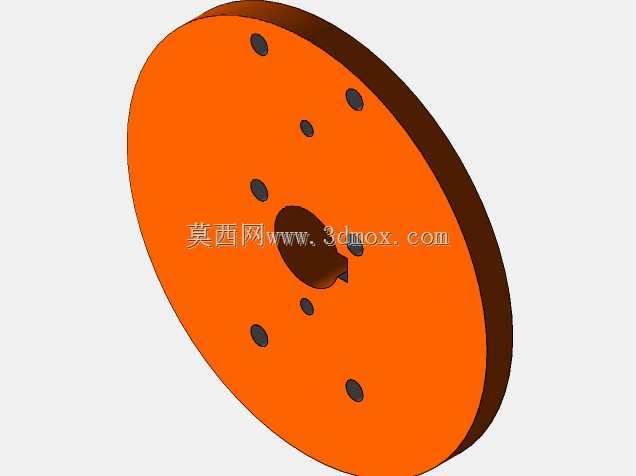

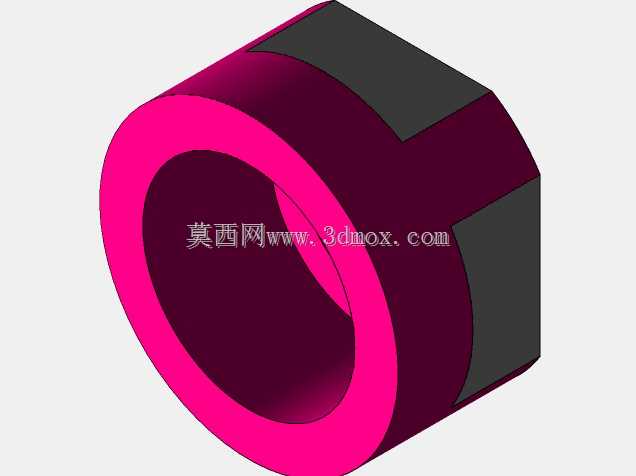

　　料斗内的物料在重力与缸内负压作用下进入计量缸腔，当活塞向前推进时，缸腔内的物料通过下部出料嘴被定量压出，注入下方定位完成的容器内，计量精度可通过调整活塞的行程距离进行精准控制，可适配不同灌装剂量的生产需求，行程调节结构采用丝杆锁紧机构，调整完成后可锁死固定，避免生产过程中行程偏移导致灌装剂量偏差。驱动部分采用标准气缸作为动力源，气缸与活塞推杆之间采用浮动接头连接，可抵消安装过程中存在的微小同轴度误差，避免推杆运行过程中出现卡滞、偏磨的问题，延长密封件的使用寿命。整体安装底座采用平板式设计，底座上预留有四个标准安装孔位，可直接通过螺栓固定在灌装设备的安装横梁上，安装时需保证出料嘴的垂直中心线与下方容器的瓶口中心线重合，

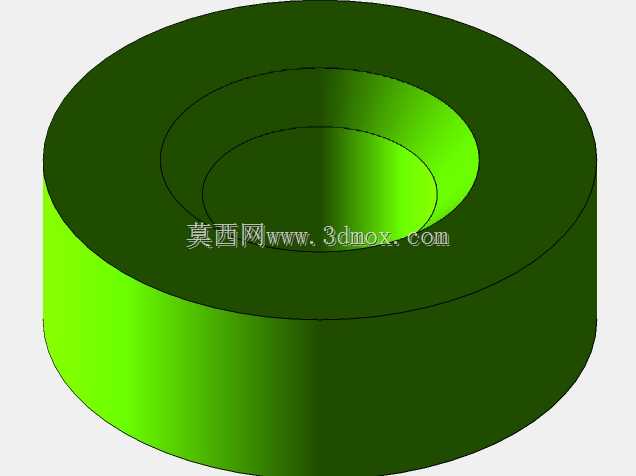

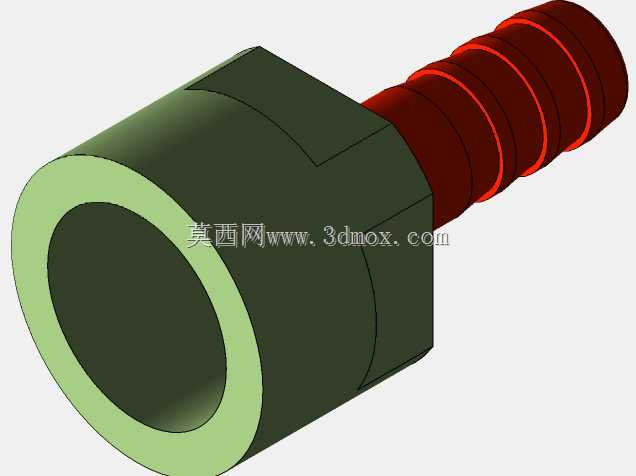

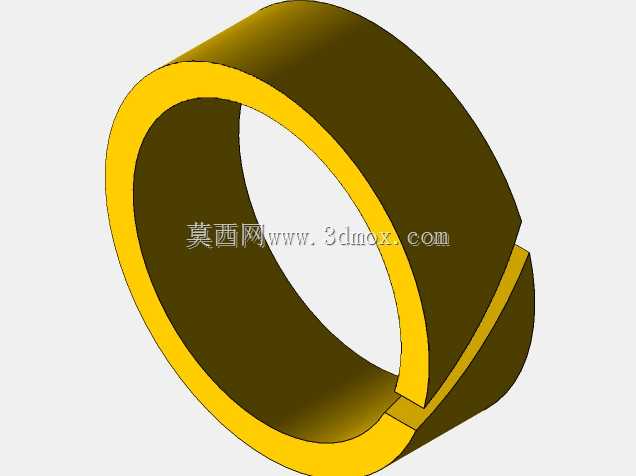

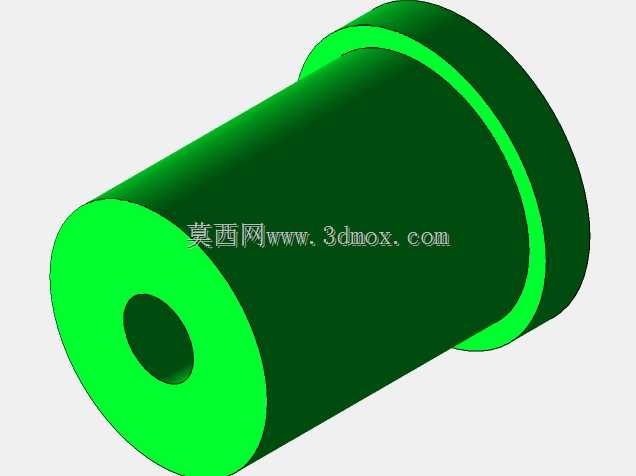

　　偏差控制在2mm以内，避免灌装过程中物料洒出。结构上所有与物料接触的部件均采用圆弧过渡设计，无卫生死角，密封件采用耐腐耐磨的食品级材质，可适配常规酸碱类清洗液的冲洗消毒作业。料斗的有效容积可满足单工位连续15-20分钟的灌装供料需求，无需频繁补料，整体结构的运行节拍最高可达每分钟60次，可适配中高速灌装生产线的节拍要求，出料嘴处可根据容器口径更换不同规格的出料头，适配小口瓶、广口瓶等不同容器的灌装需求。结构的传动部位设置有透明防护挡板，避免生产过程中操作人员误触运动部件，同时不影响日常对设备运行状态的观察，各运动副均预留有润滑注油点，便于日常维护保养。
