双料卷放料式塑料滚压加工设备结构

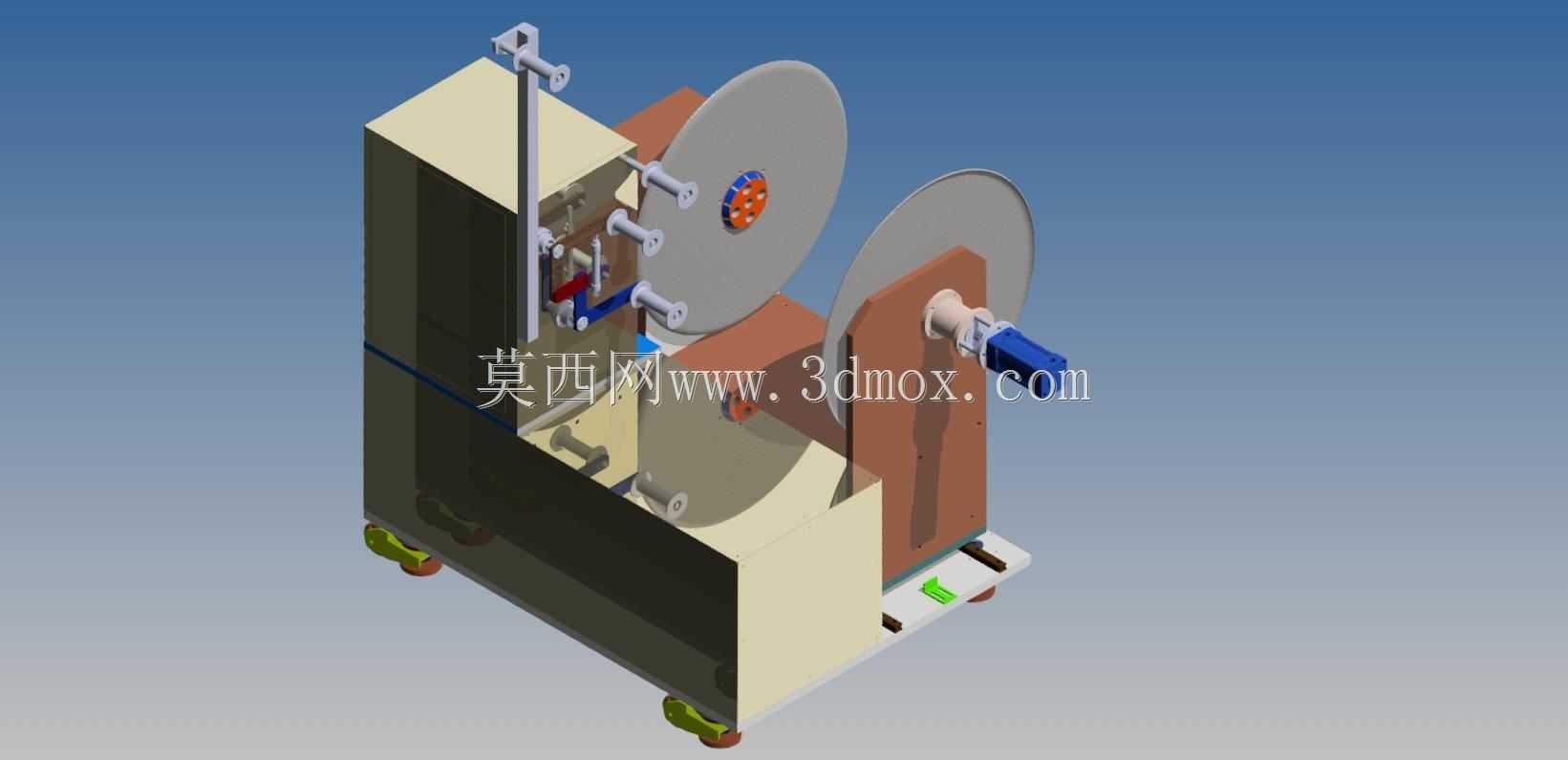

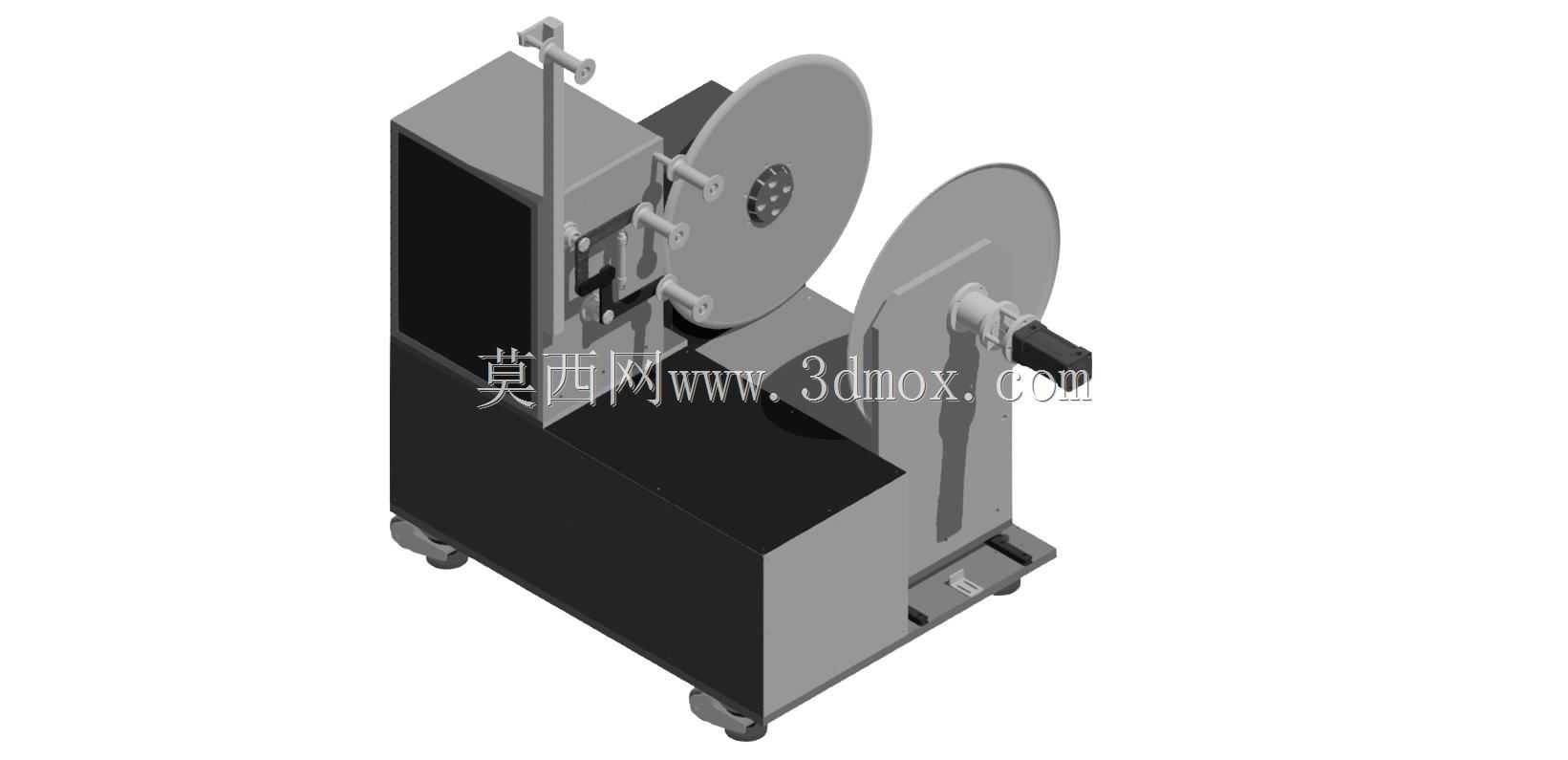

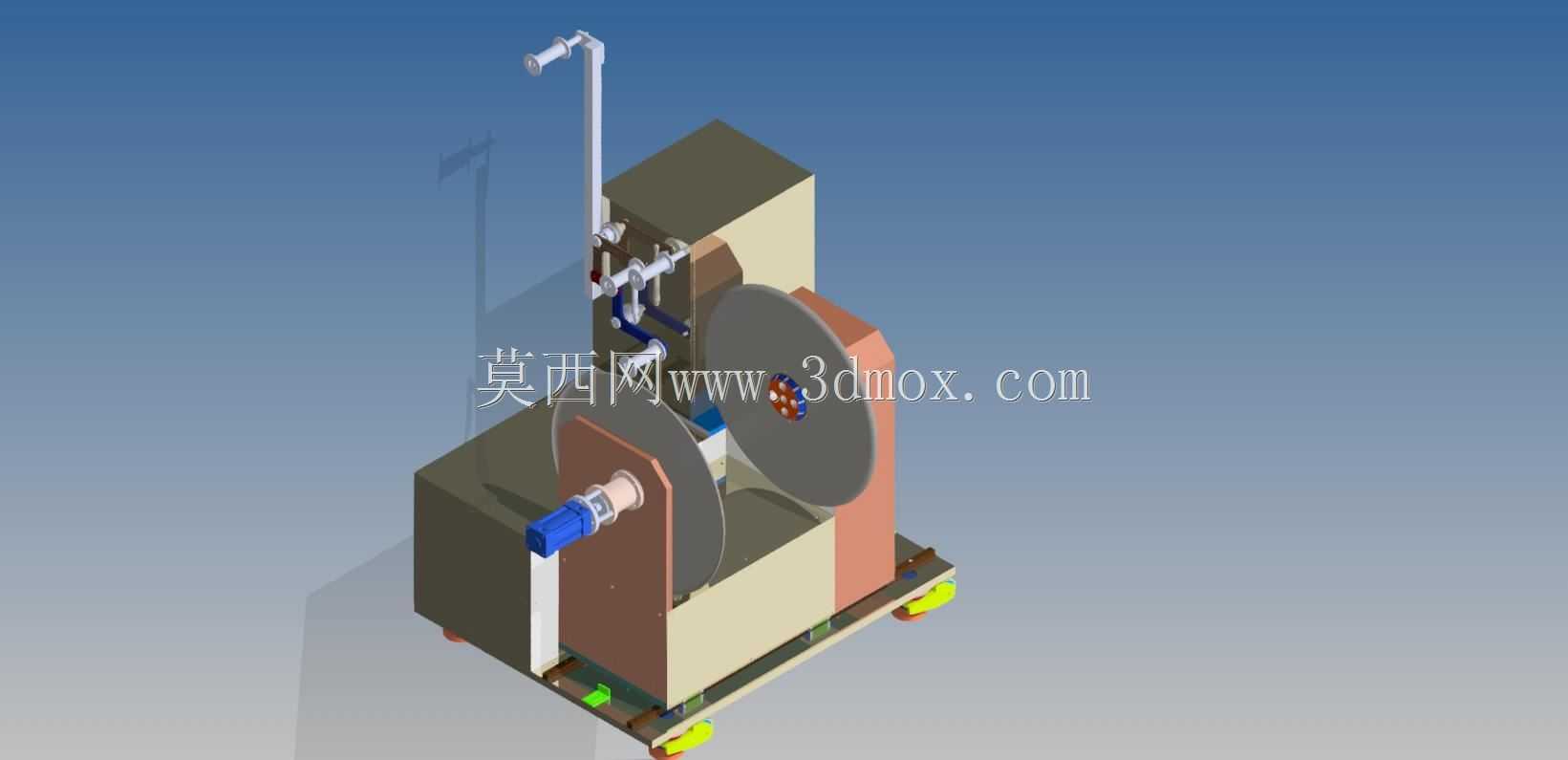

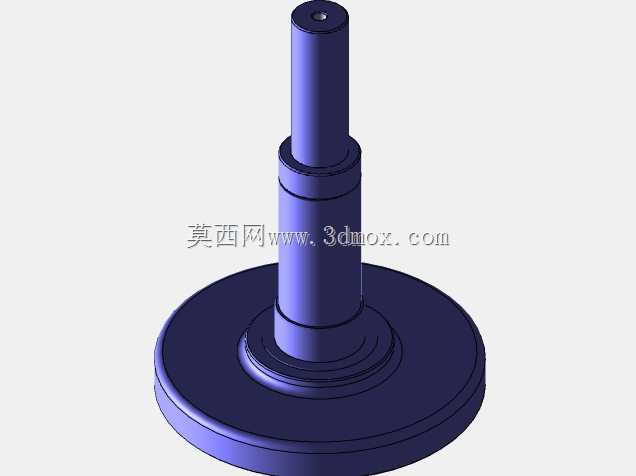

　　这款滚压设备主要面向薄型塑料带材的连续滚压贴合、压痕成型加工场景，常见于电子辅料、包装封条、小型塑料密封件的前段加工工序，可适配成卷供应的塑料带材完成连续送进、滚压加工的一体化作业，无需额外搭配独立放料架即可完成整卷材料的上机加工。设备整体采用立式柜式机架作为承载主体，底部配置可调支撑脚轮，既可以在车间内灵活移位调整工位，也可以在就位后锁紧脚轮调平设备，保证滚压作业时机架无晃动偏移，机架内部预留了传动组件、动力单元的安装空间，外部钣金护罩做了折边加强处理，避免长期运行产生的振动导致护罩共振异响。设备一侧设置双料卷支撑工位，两个带涨紧结构的料卷轴分别承托待加工的塑料带材卷，料卷轴配置阻尼调节结构，可根据带材厚度、送进速度调整放料阻尼，

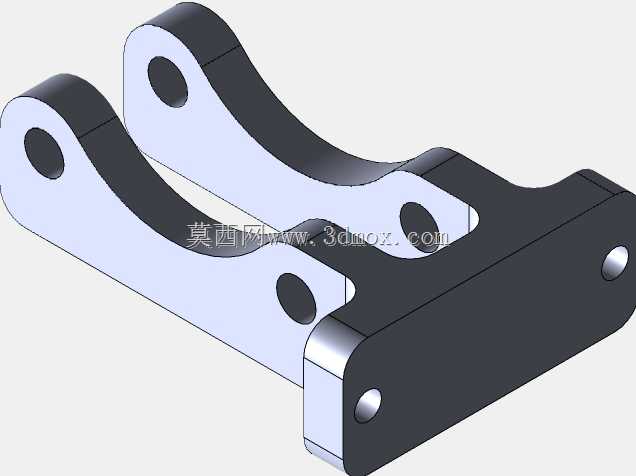

　　避免放料速度过快导致带材松垮打折，也能防止阻尼过大拉扯带材导致变形。料卷输出的带材经过多组导向辊组调整走料路径后进入滚压工位，滚压工位的压辊间隙可通过侧面的调节手轮做精细调整，适配0.1mm到2mm厚度范围的塑料带材加工，压辊表面做了硬质阳极氧化处理，耐磨不易粘料，长期滚压作业也不会出现表面划伤带材的问题。设备侧面设置的连杆式张紧结构可实时检测带材张力，当送进速度波动时自动调整张紧行程，保证带材始终处于平直张紧状态进入滚压间隙，避免出现压合错位、压痕深浅不一的问题。整机的安装边界控制较为紧凑，无需预留过大的周边操作空间，正面仅预留操作调整区域即可完成料卷更换、间隙调整、日常维护等作业，设备的走料路径全部做了圆角过渡处理，

　　没有尖锐棱角刮伤带材的风险，滚压工位下方设置接料托盘，可承接加工过程中产生的少量边角废料，避免废料掉落至机架内部影响传动组件运行。从结构设计逻辑来看，这款设备将放料、张紧、滚压功能集成在单一机架上，省去了多设备拼接的对齐调试步骤，对于小批量多批次的塑料带材滚压加工场景适配性较强，各功能模块的安装位置都预留了调整余量，可根据实际加工需求更换不同纹路的压辊，完成压花、贴合、压痕等不同工艺的加工作业。
