棒材定长机切直径工装设备结构设计

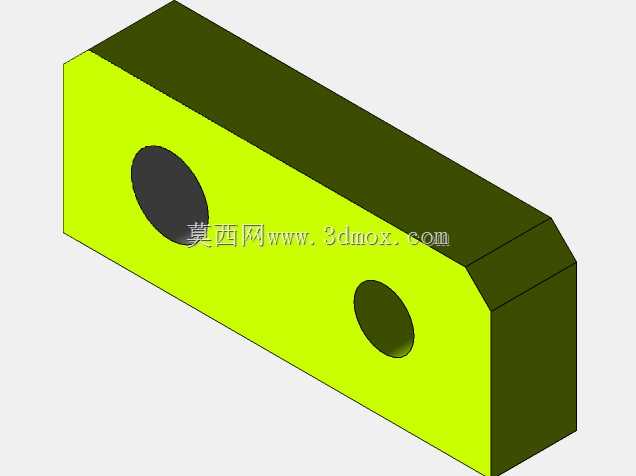

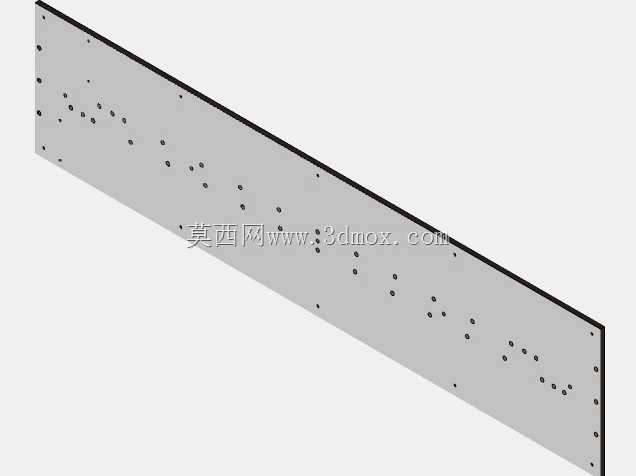

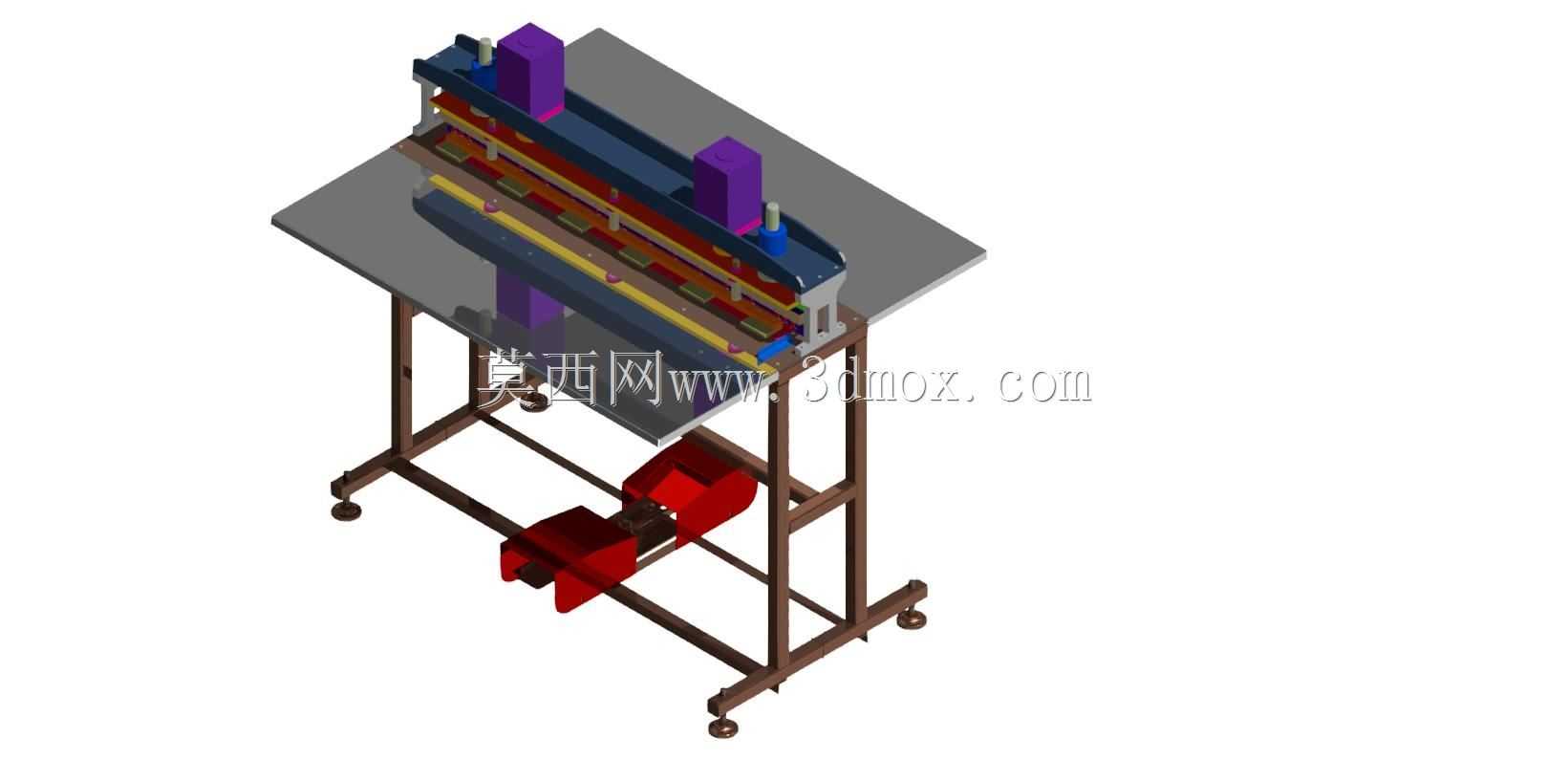

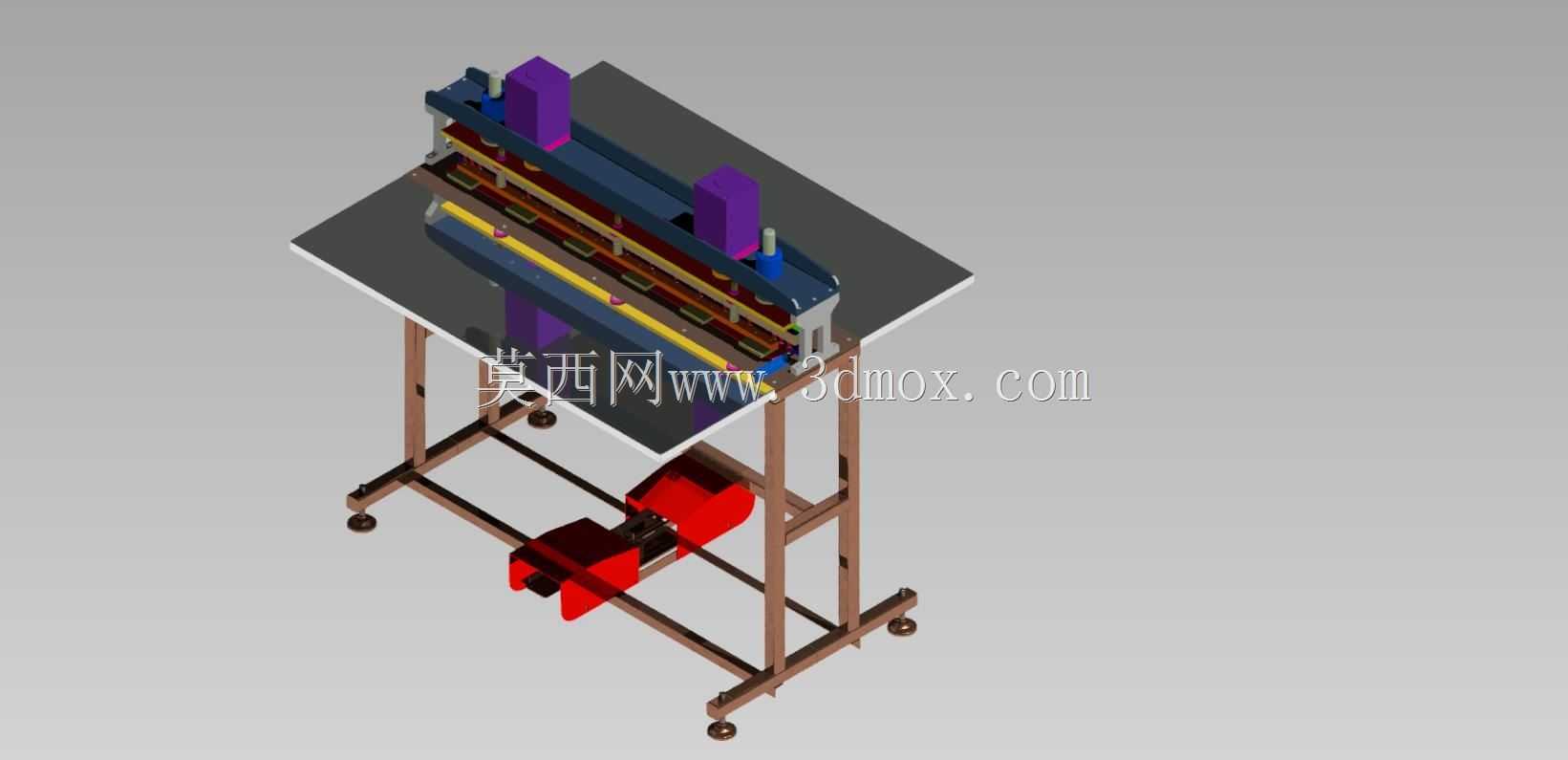

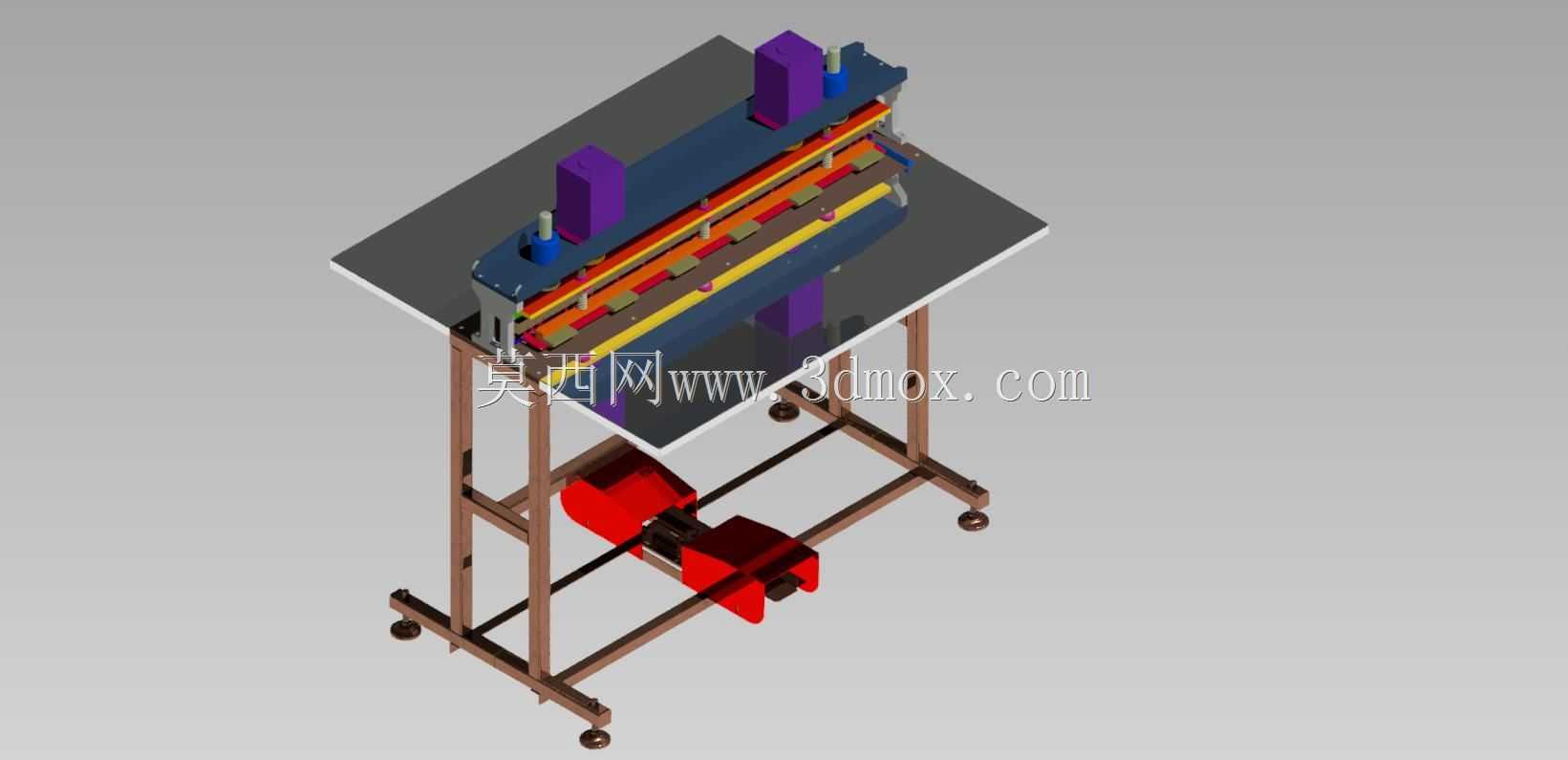

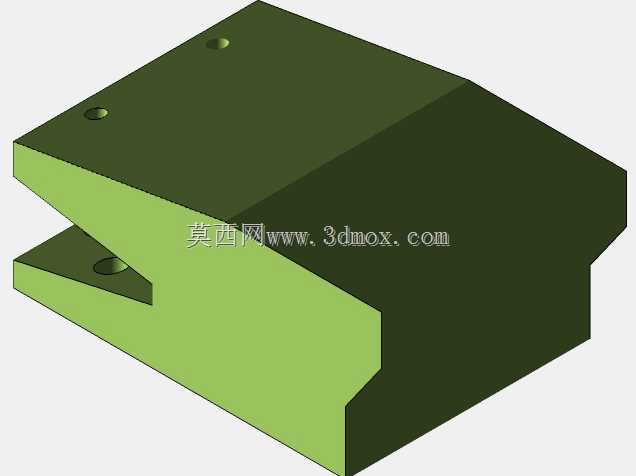

　　这套机切直径工装主要面向棒材、条料类工件的定径裁切工序，常见于五金加工、小五金制品量产、线材预处理这类需要连续裁切等长等径工件的生产场景，不少小零件加工车间的备料工段都会用到这类设备，相比通用锯切设备，它的裁切一致性更好，适配连续上料的生产节奏，能减少单工位装夹的辅助时间。从结构布局来看，设备采用带脚轮的方管焊接机架作为承载主体，底部脚轮带锁紧结构，既方便车间内转场调整工位，锁紧后也能保证裁切作业时的设备稳定性，机架台面采用加厚钢板加工，作为上部裁切执行机构的安装基准，台面的安装孔位做了沉头处理，避免螺栓凸起影响物料输送。上部的裁切执行单元采用多组导向压料结构，沿物料输送方向排布，压料块采用弹性预紧设计，

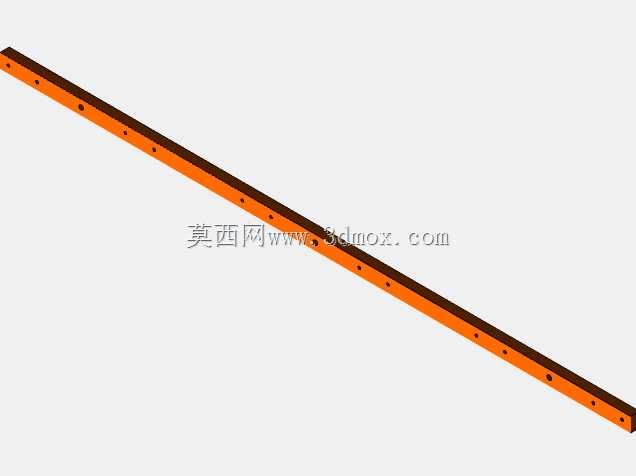

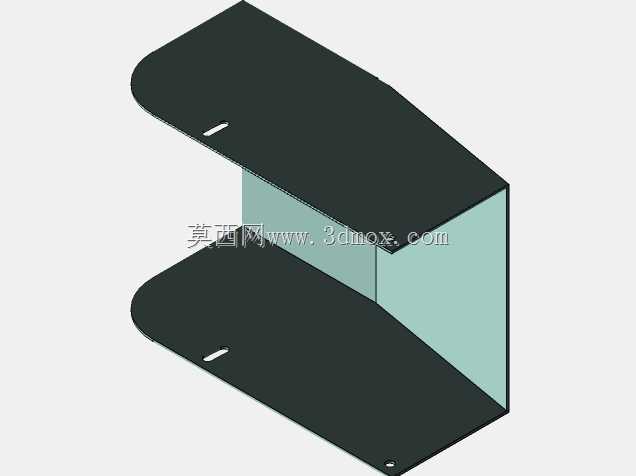

　　能在裁切前将待加工棒料牢牢压紧在输送基准面上，避免裁切过程中物料窜动导致的切面倾斜、直径尺寸超差问题，裁切动力单元布置在台面下方，通过传动连杆带动裁切刀具做往复直线运动，动力端的传动结构做了防护遮挡，避免车间内的金属切屑落入传动副造成卡滞、磨损。设计过程中优先考虑了物料输送的顺畅性，压料机构的开合行程适配常见直径范围的棒料送进，导向槽的宽度可根据待加工棒料的直径做小幅调整，不用整体更换导向组件就能覆盖一定规格范围的工件加工，减少换型调整的时间。设备的安装边界需要预留操作位与物料堆放空间，机架整体占地尺寸适配常规车间的工位排布，台面高度符合人工操作的人机工程要求，操作人员站在设备侧方就能完成上料、尺寸核对、成品收集的全流程操作，

　　不需要额外搭建操作平台。裁切工位的切屑收集空间做了预留，下方可以放置接屑盒，方便日常清理金属切屑，保持工位整洁。电气控制元件布置在机架侧方的防护盒内，避免裁切过程中的切削液、切屑飞溅损坏元件，走线全部采用拖链或者线管防护，长期往复运动也不会出现线缆磨损破皮的问题。这套结构的设计重点是保证裁切过程中物料的定位精度，压料点的位置经过排布，距离裁切刀口的距离控制在合理范围，既不会因为压料过近导致刀具干涉，也不会因为压料过远导致物料悬臂颤动，影响裁切后的端面质量与直径尺寸精度，对于小直径棒料的连续裁切作业，这类工装的加工效率和尺寸稳定性都远高于手持切割或者通用台锯加工的方式。
