长条形线性执行传感检测组件结构

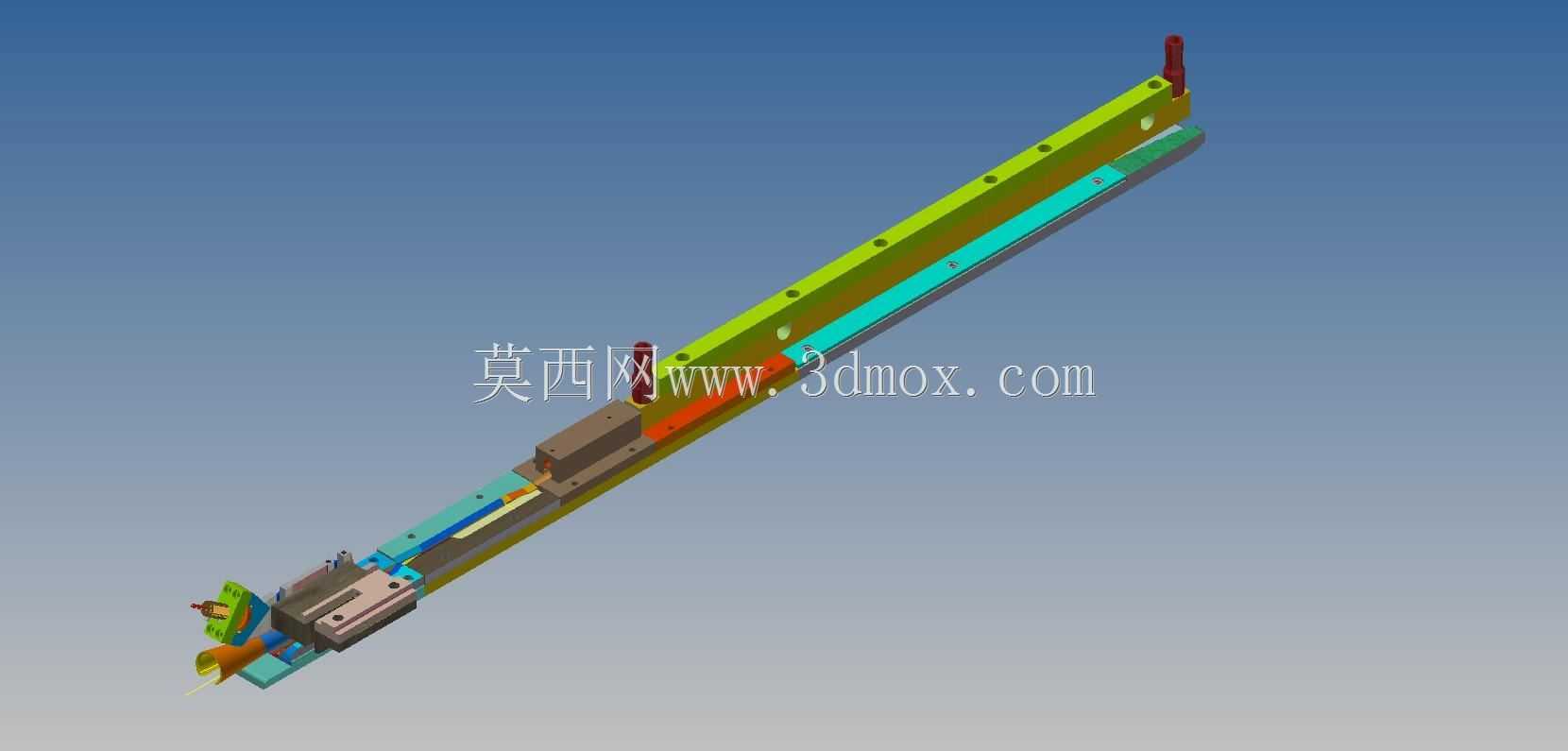

　　这款长条形集成式传感组件，主要面向高精度线性位移检测场景设计，常见应用在自动化生产线的工位进给位置反馈、精密滑台的行程限位与位置校准、小型专用设备的直线运动状态采集环节，可直接配套在直线滑台、小型进给模组上，无需额外设计复杂的安装转接结构。从结构设计逻辑来看，组件采用分层叠装的布局思路，主体承载基座采用长直型材式结构，沿长度方向预留了等间距的安装孔位，可适配不同行程段的固定需求，安装时可直接通过螺栓锁紧在设备的安装基准面上，安装基准面的平面度设计公差控制在0.02mm以内，避免安装形变影响检测精度。组件中部集成了滑动检测模块，模块与基座之间采用低摩擦滑动配合结构，滑动过程无卡滞，侧向间隙控制在微米级，保证检测数据的重复性。

　　组件一端集成了信号输出与接线端口，端口位置做了防呆设计，避免现场接线时出现插反的问题，同时预留了线缆固定位，防止设备运行过程中线缆拉扯导致接线松脱。从安装边界来看，组件整体为窄长型结构，宽度方向尺寸控制在较小范围内，可适配安装空间局促的紧凑型设备内部，长度方向可根据实际检测行程做对应规格的适配，端部的执行拨杆采用硬质耐磨材质，长期往复运行不会出现过度磨损导致的检测偏差。设计过程中充分考虑了现场工况的适配性，滑动副位置做了防尘结构设计，可阻挡生产环境中的细小粉尘进入配合间隙，降低日常维护的频次，组件整体的受力结构经过校核，在常规工业振动环境下不会出现结构松动、检测偏移的问题。不同于分体式的传感安装结构，这款集成式组件将导轨承载、

　　滑动检测、信号输出功能整合为一体，设计人员在做设备选型时，无需单独匹配导轨、传感头、安装支架等零散部件，可直接整体集成到设备结构中，大幅缩短结构设计的周期，同时也减少了零散部件装配带来的累积误差，提升整体检测精度的稳定性。组件的滑动行程覆盖常规小型线性运动的检测需求，触发反馈的响应延迟控制在毫秒级，可适配中低速自动化设备的位置反馈需求，端部的触发结构可根据实际安装场景调整伸出长度，适配不同的触发位置要求。
