多层格口立式物料周转手推车结构设计

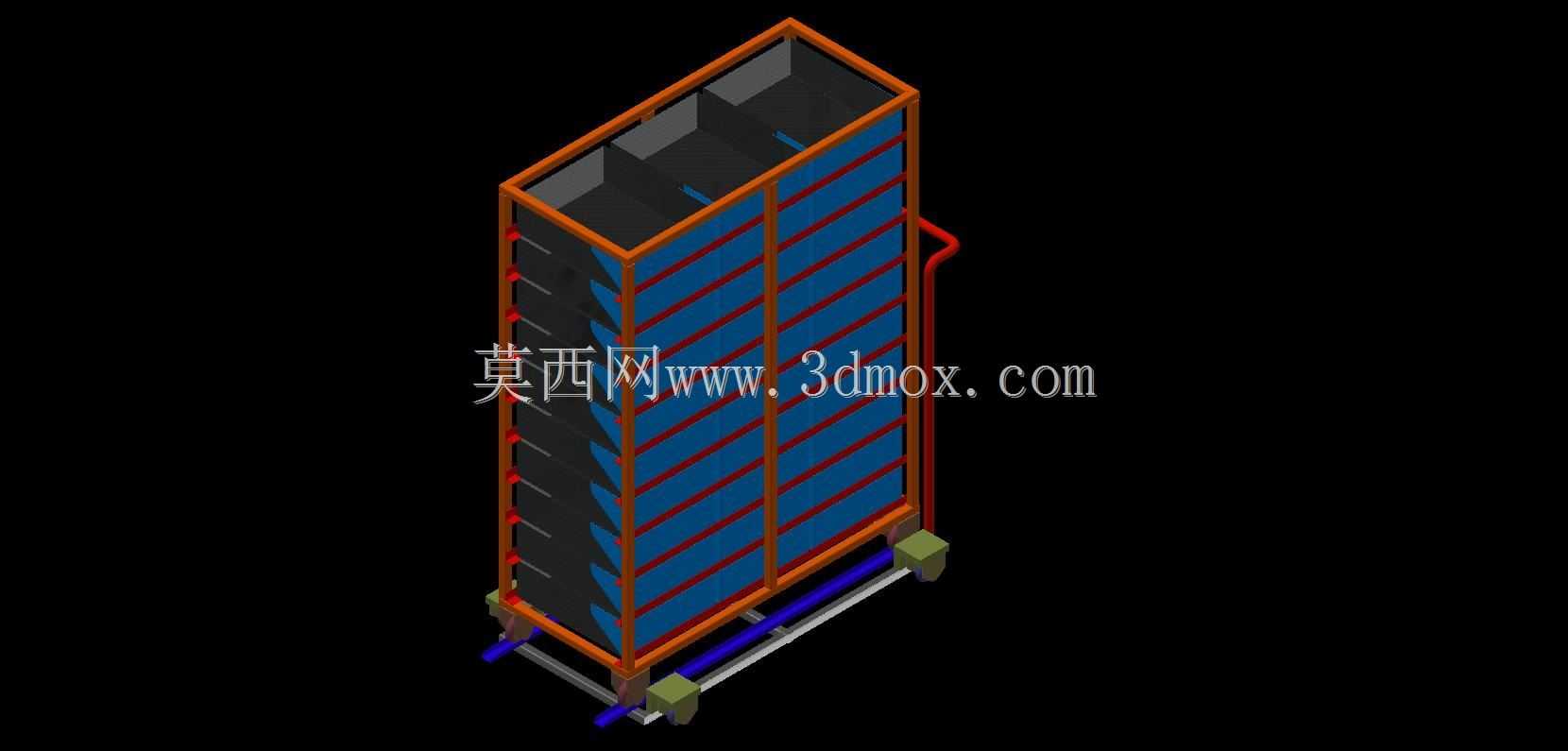

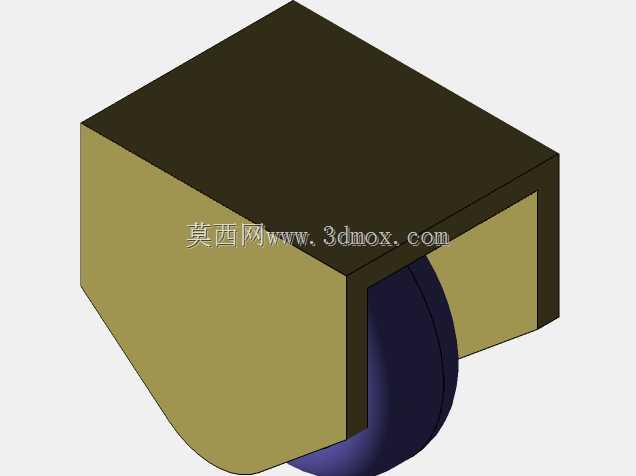

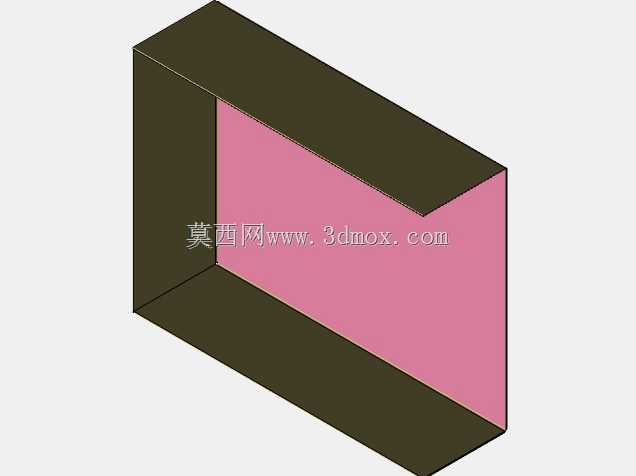

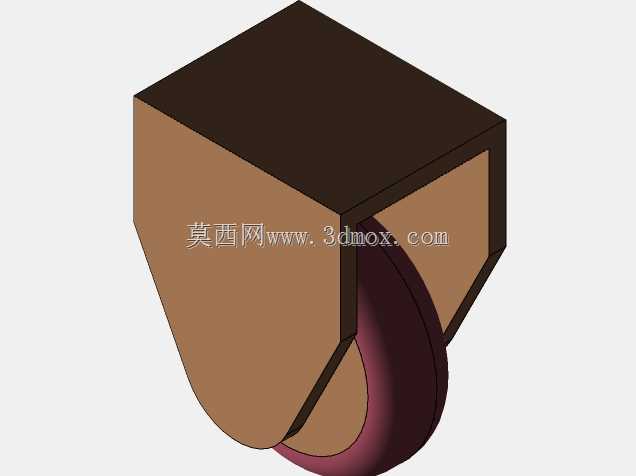

　　这款立式多层格口手推车，主要面向生产车间工序间物料周转、仓储拣货环节的小件物料转运场景，区别于常规平板手推车的开放式承载结构，其采用框架式立式排布设计，核心解决多品类小尺寸工件、分装料盒的分类转运需求，避免不同工序物料混放导致的错拿、磕碰问题。从结构设计逻辑来看，整体采用矩形钢管焊接作为主承载框架，底部框架预留脚轮安装位，四个支撑脚位置配置带刹车的万向脚轮，既保证推行过程中的转向灵活性，停靠作业时也能通过刹车结构锁定位置，避免溜车风险。框架内部沿高度方向均匀排布多层横向承托隔条，隔条间距可根据常规料盒的高度尺寸做适配调整，每层隔条形成独立的格口承载位，单格口可适配标准尺寸的塑料周转盒或纸质物料盒，隔条采用折弯型材制作，

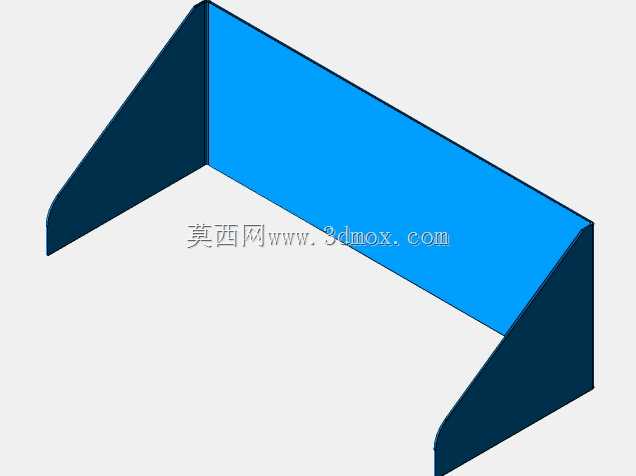

　　边缘做钝化处理，避免取放料盒时刮蹭包装盒或划伤操作人员。框架侧边设置圆管弯制的推行扶手，扶手高度符合人体工程学站立推行的受力位置，扶手与主框架采用焊接加三角加强筋的连接方式，承受重载推行时的侧向推力不会出现焊缝开裂变形。外形尺寸方面，整体宽度控制在常规车间通道的通行宽度范围内，可顺利通过生产车间常见的0.8米宽设备间隔通道，高度方向适配成年人站立取放物料的舒适操作区间，无需过度弯腰或抬手即可完成各层格口的物料取放，底部框架的离地间隙满足常规车间地面坡度、小门槛的通行要求，不会出现底盘刮蹭地面的问题。主框架的顶部设置围边结构，防止最上层放置的物料在推行过程中滑落，框架后侧可根据使用需求加装标识牌卡槽，用于标注当前转运物料的批次、

　　工序信息。结构受力层面，主框架的竖管作为主要承力构件，每层横向隔条的两端均与竖管满焊连接，满载状态下整体载荷通过竖管传递到底部框架，再分散到四个脚轮位置，避免局部应力集中导致的框架变形。脚轮安装位采用加厚钢板焊接补强，应对频繁推行、转向过程中的冲击载荷，延长整体结构的使用寿命。这款手推车的结构设计没有冗余的装饰构件，所有型材选型均围绕承载需求、通行需求、操作便利性展开，可直接用于电子装配车间、机加工车间的小件工序转运，也可适配仓储环节的拆零拣货作业，相比传统平板手推车，其单位占地面积的物料承载量提升40%以上，同时分类存放的结构能大幅降低物料分拣的出错概率。
