瓶装产线瓶盖导向滑道执行机构

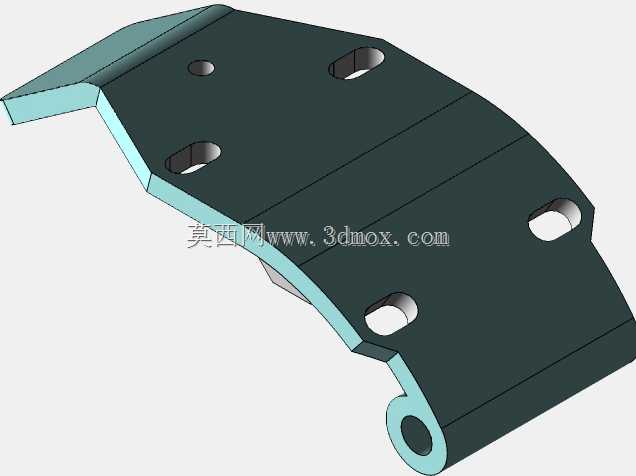

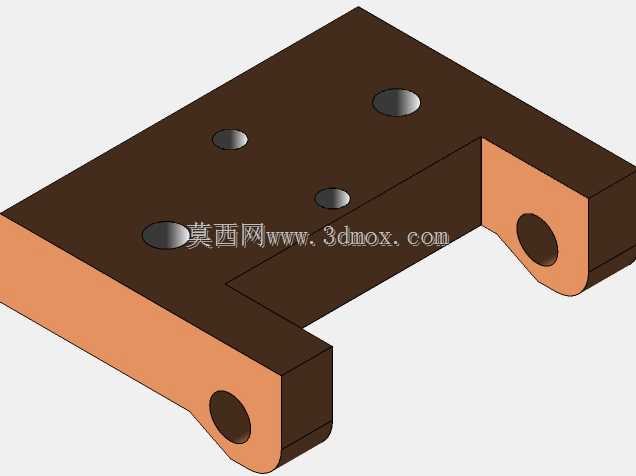

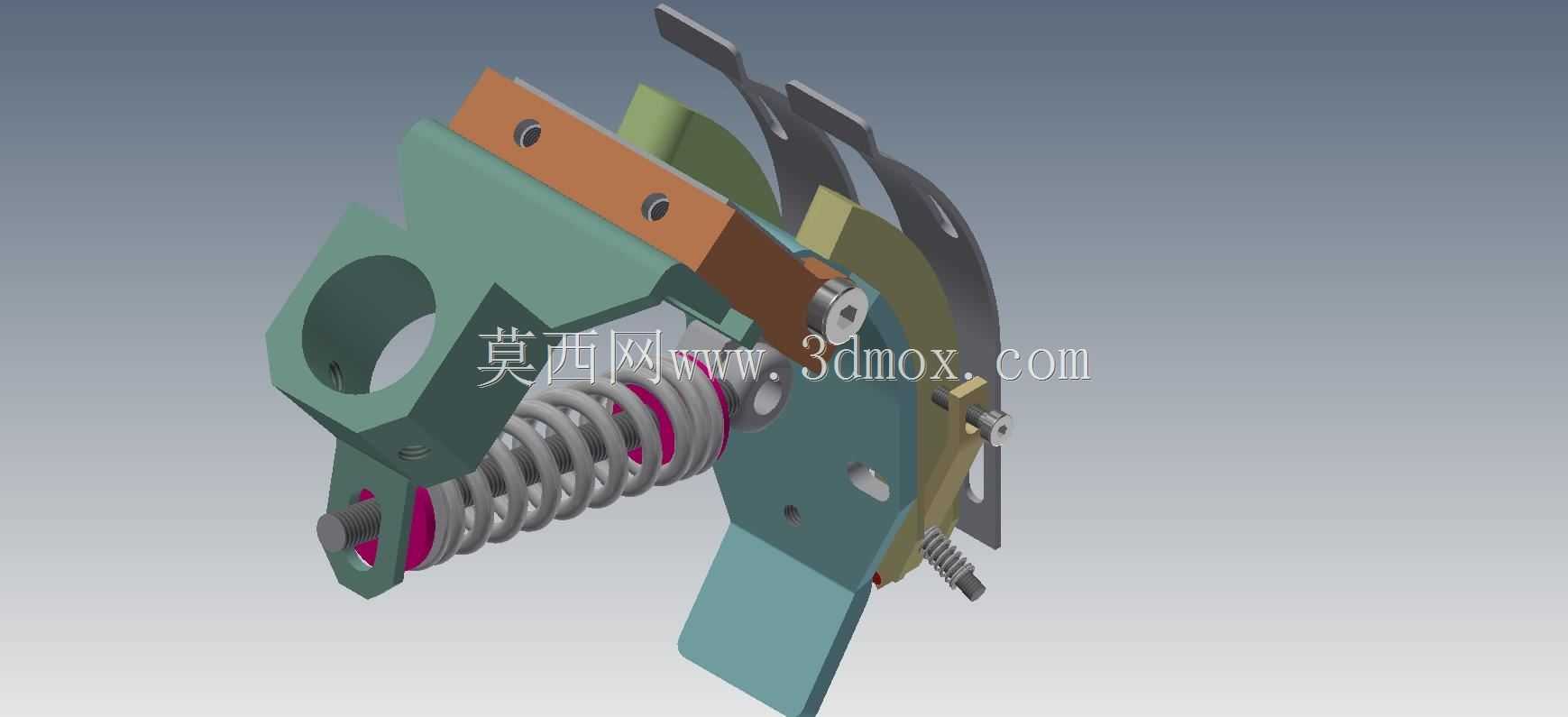

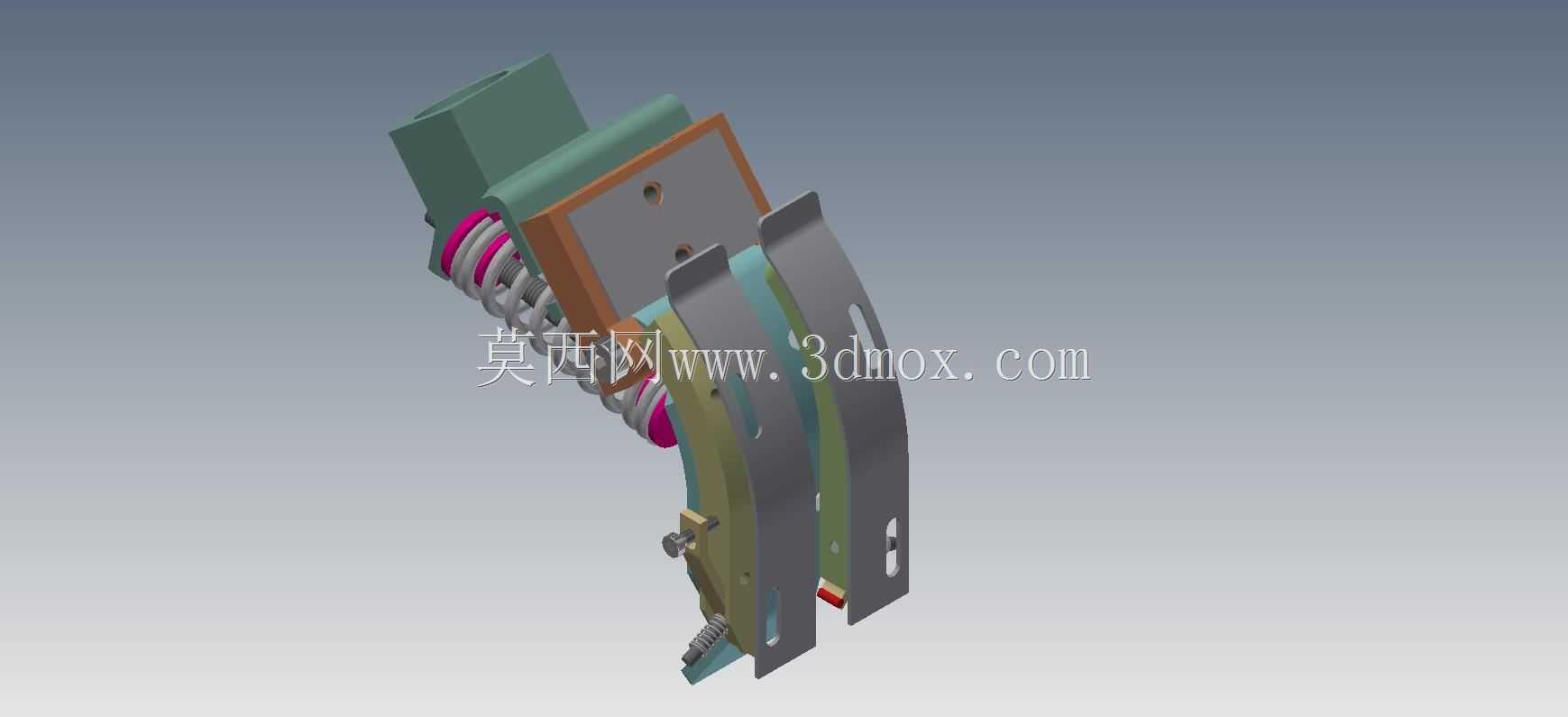

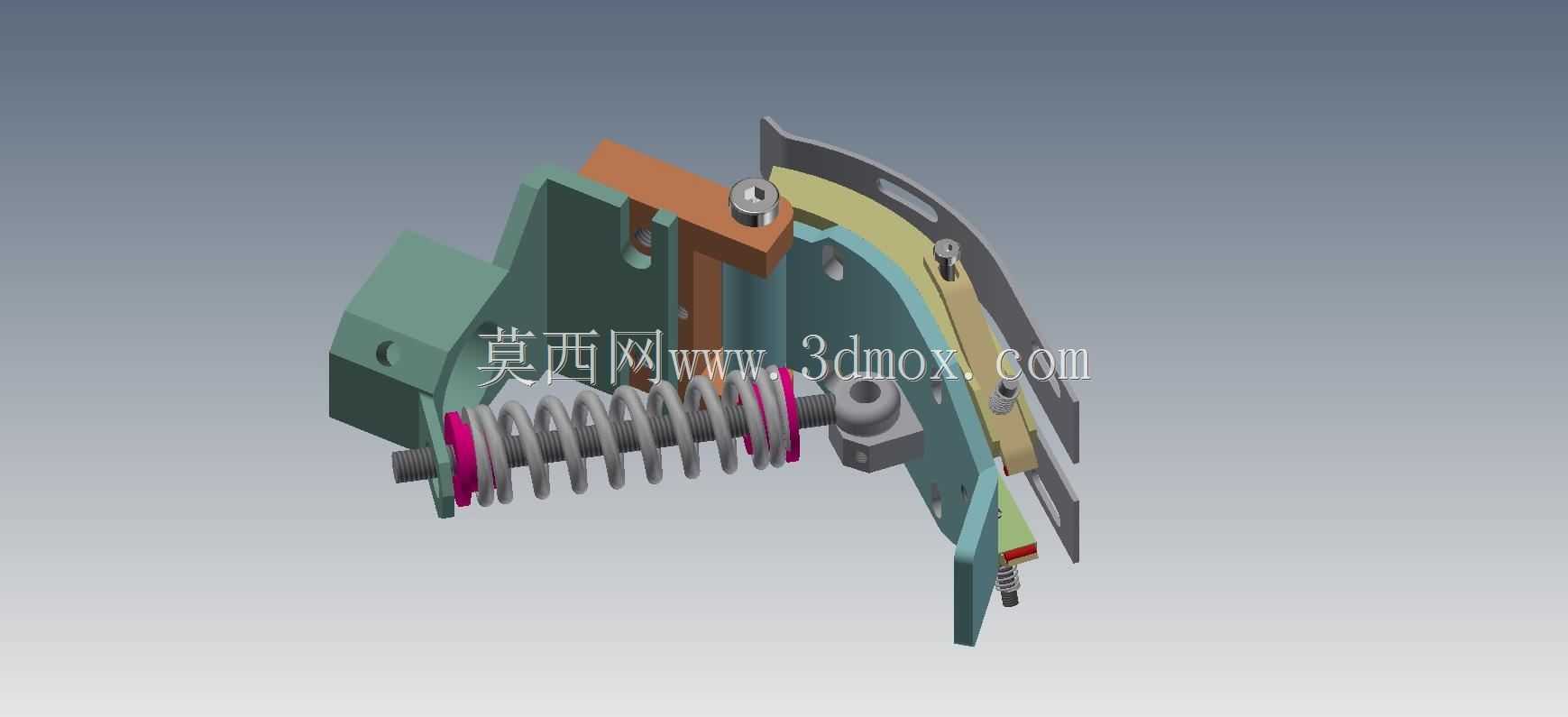

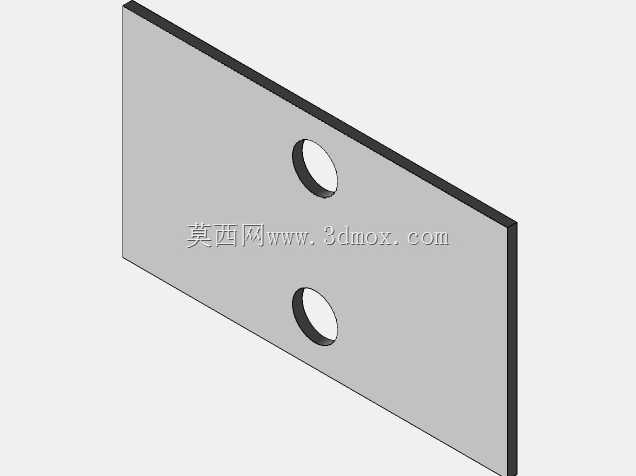

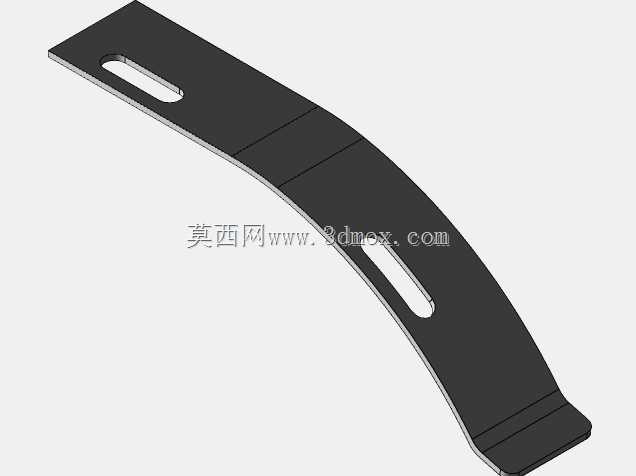

　　这套机构主要应用在瓶装饮品、日化灌装生产线的理盖、上盖工位段，作为瓶盖输送路径上的导向限位执行部件，衔接理盖器出料端与旋盖机进料位，解决瓶盖在高速输送过程中姿态偏移、卡滞、错位掉落的常见产线痛点。从结构设计来看，整体采用多板材叠装的支架主体，支架上预留的通孔为铰接安装位，可直接通过销轴固定在产线的安装立板上，安装边界适配多数常规灌装线的工位间距，整体外伸长度不会干涉相邻的旋盖头、检测探头等周边部件，横向安装孔位预留了20mm的调节余量，可根据不同直径的瓶盖调整滑道的开合角度。核心的复位功能采用圆柱螺旋压缩弹簧实现，弹簧预压量经过匹配计算，当瓶盖通过滑道时，活动侧板可在瓶盖的挤压下小幅张开，适配瓶盖的外径公差，

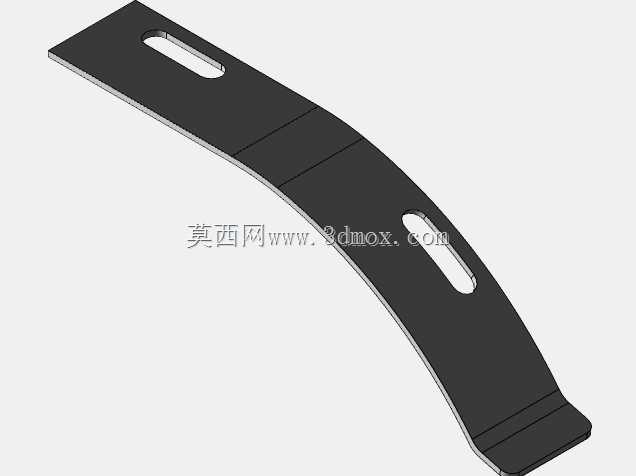

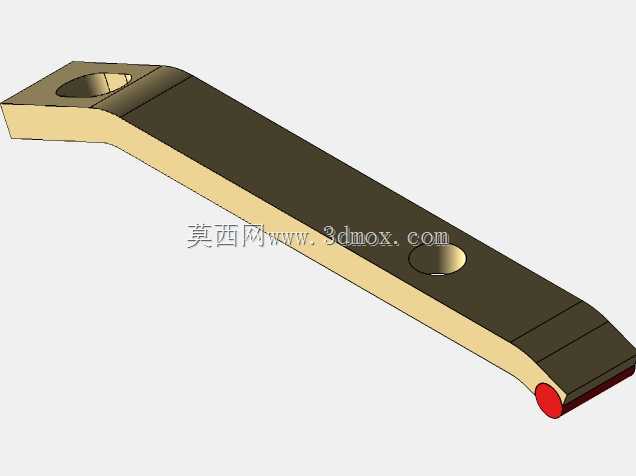

　　瓶盖通过后在弹簧作用下快速复位，始终保持滑道的导向宽度稳定，避免连续送盖时出现间隙忽大忽小的问题。活动侧板的接触边缘做了圆弧倒角处理，不会刮花瓶盖表面的印刷涂层，适配铝盖、塑料防盗盖等多种常见瓶盖材质的输送需求。侧方的多组金属拨片为到位检测触发件，当瓶盖滑动到指定位置时，拨片被瓶盖推动触发配套的检测元件，给后续旋盖工位发送到位信号，实现送盖与旋盖动作的时序匹配。设计过程中充分考虑了高速产线的连续运行需求，所有铰接位置都预留了润滑脂存储槽，长期运行无需频繁加注润滑，板材主体采用轻量化设计，整体运动惯量低，在每分钟120-200瓶的送盖速度下不会出现动作滞后、回弹不及时的问题。滑道的导向面做了倾角处理，

　　瓶盖依靠自身重力即可沿滑道顺滑下滑，无需额外配置动力输送组件，降低了工位的结构复杂度与后期维护成本。安装时只需调整支架的固定高度，让滑道出料端与旋盖头的中心高度对齐即可，无需复杂的对位调试，适配不同规格瓶装产品的快速换产需求，更换产品时只需调整弹簧预压螺母的位置，就能适配不同直径的瓶盖导向需求，不用整体更换滑道组件。
