带多色密封环的螺旋输送螺杆结构设计

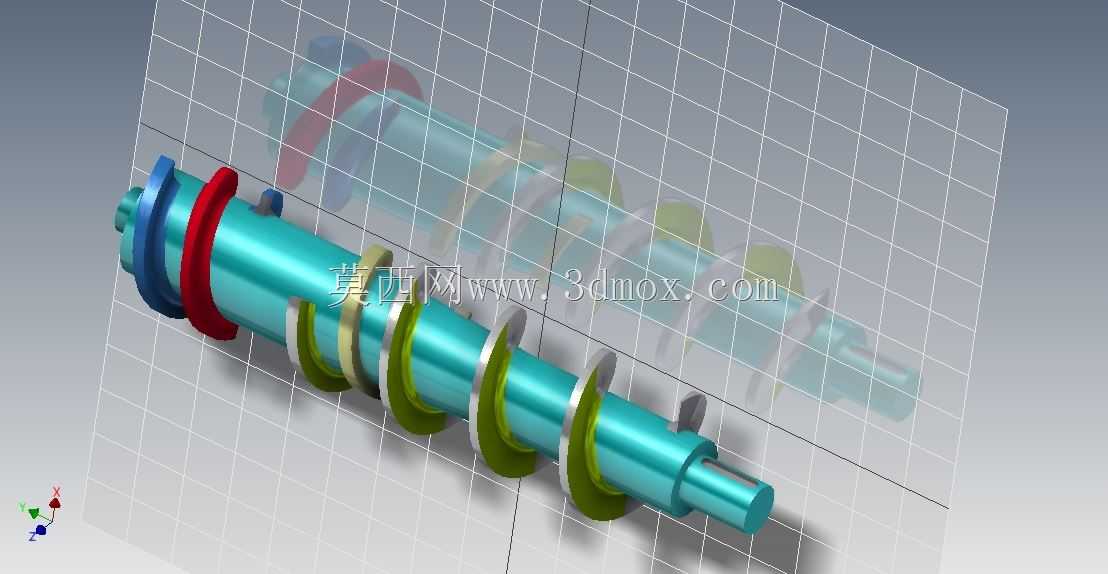

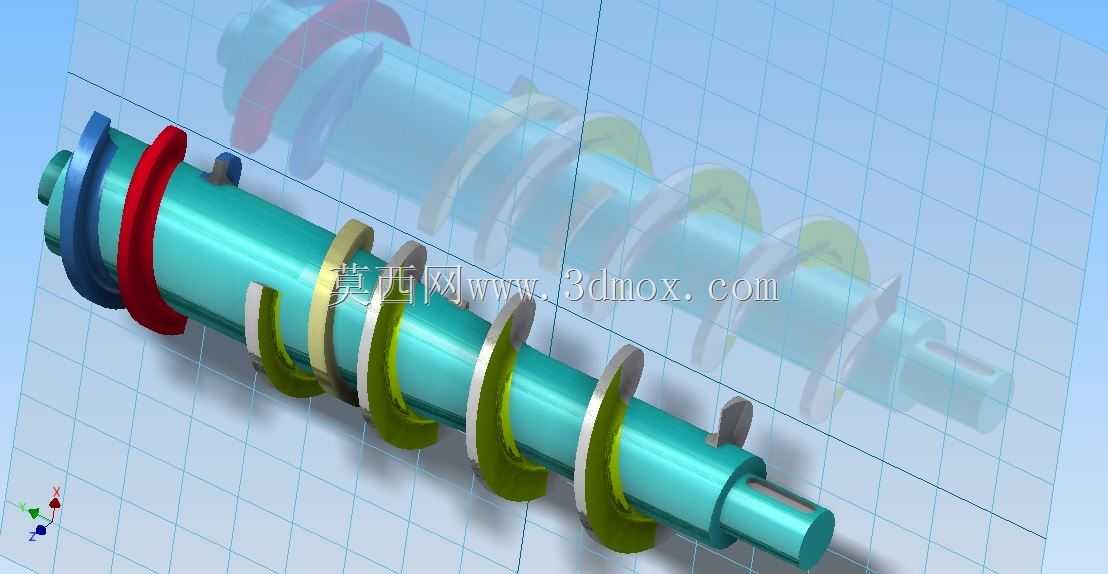

　　这类带螺旋叶片的轴类构件，核心应用场景集中在小流量精准输送工况，常见于微量粉体加料装置、小型流体计量输送单元，也可作为微型螺杆泵的核心做功部件，在实验室精密配料设备、小型食品加工灌装线的计量段也能见到同结构构件的应用。从结构功能来看，轴体上连续排布的螺旋叶片是核心做功单元，工作时随轴体做定速回转，依靠叶片螺旋面的推力推动腔体内的物料沿轴向移动，相比普通等距螺杆，该结构在靠近驱动端的位置设置了多组不同色彩标识的环形密封与定位环，这些环组一方面承担轴系的径向定位作用，限制轴体在腔体内的径向窜动，保证螺旋叶片与腔体内壁的间隙均匀，避免出现叶片刮擦腔壁或者间隙过大导致的物料回流问题；另一方面不同材质的密封环可以适配不同物料的密封需求，

　　比如输送有一定腐蚀性的流体介质时，靠驱动端的红色弹性环可以阻挡介质沿轴间隙向轴承侧渗漏，蓝色硬质环则承担耐磨支撑作用，降低轴系回转时的磨损速率。设计这类构件时，首先要匹配安装腔体的内径确定螺旋叶片的外径，叶片与腔壁的单边间隙通常控制在0.2-0.5mm区间，间隙过大会造成输送效率下降、计量精度偏差，间隙过小则会提高加工与装配的同轴度要求，提升制造成本。螺旋导程的参数需要结合输送物料的流动性确定，流动性好的颗粒物料可以选用较大导程提升输送效率，流动性差的粘性粉体则要适当减小导程，避免物料在叶片间架桥堵塞。轴端的光轴段是装配轴承与驱动连接件的位置，直径公差通常取h6级，保证与轴承内圈的配合精度，轴肩位置要做圆角过渡，

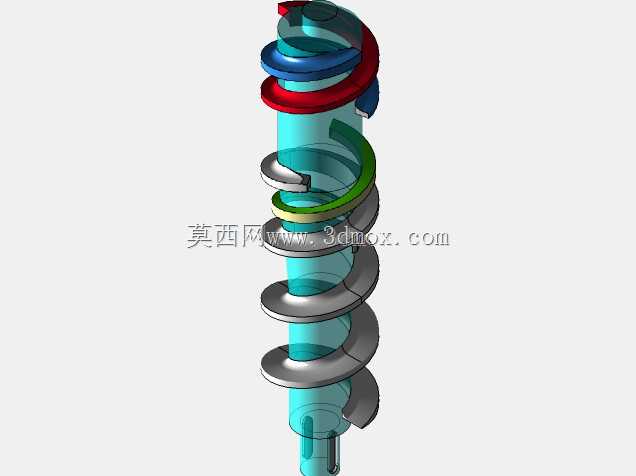

　　避免应力集中造成轴体在交变载荷下断裂。安装边界方面，该构件整体为同轴回转体结构，安装时需要保证两端支撑轴承的同轴度误差不超过0.03mm，否则会造成轴系回转卡滞、密封环偏磨的问题；轴体的轴向定位要预留0.1-0.2mm的热膨胀间隙，避免长时间工作温升后轴体伸长造成轴承过载。从建模逻辑来看，这类构件的建模优先采用回转特征构建基础轴体，再通过螺旋线扫描生成连续螺旋叶片，最后通过环形阵列或者逐个装配的方式添加各密封定位环，建模过程中要注意各环槽的尺寸与密封环的截面尺寸匹配，保证装配后密封环有合理的压缩量，既不会因为压缩量过大造成回转阻力过高，也不会因为压缩量不足导致密封失效。
