光伏电站用2.5mm厚铝合金安装导轨结构

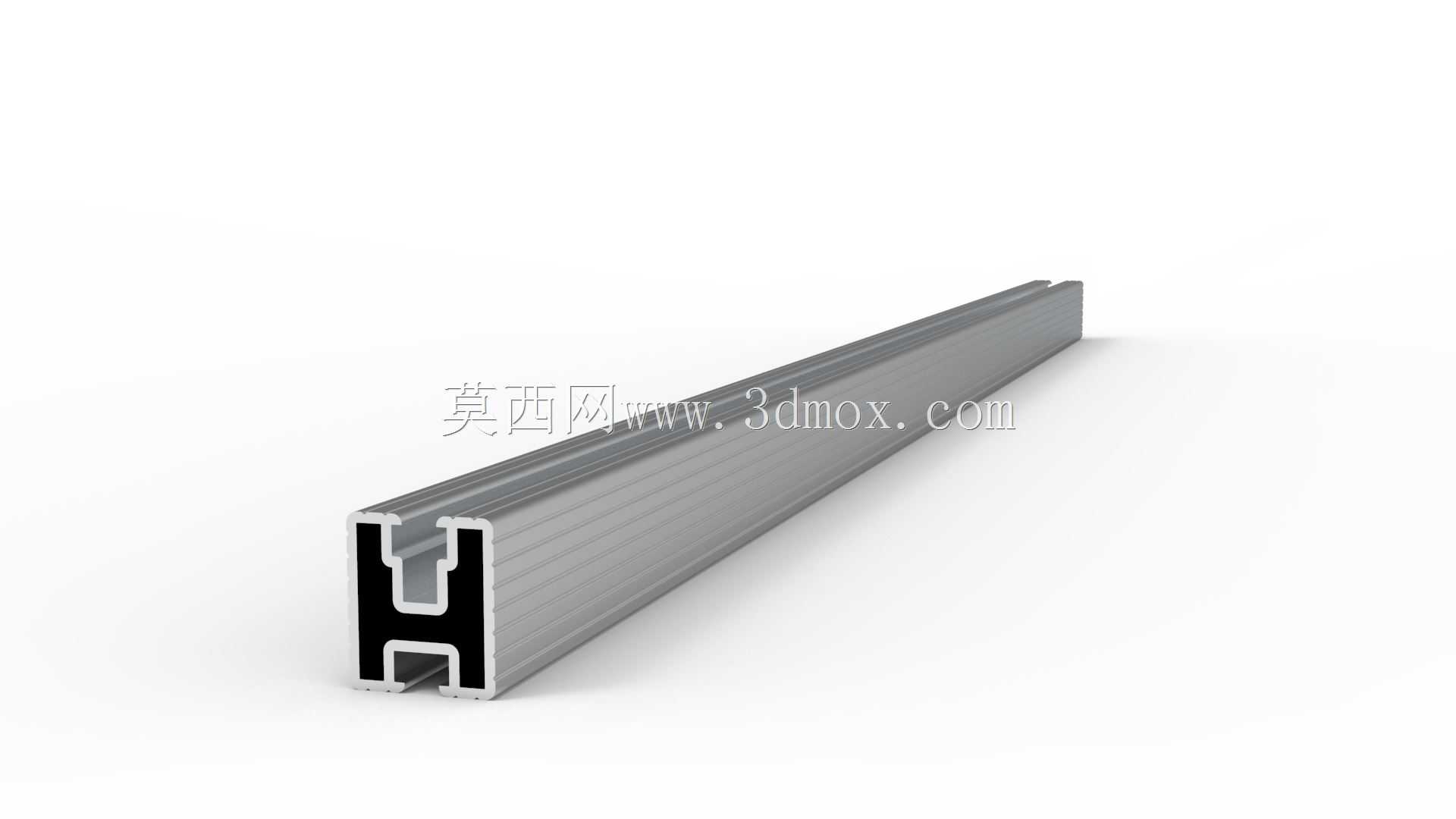

　　分布式光伏与集中式光伏电站的现场安装作业中，导轨是承载光伏组件、传递荷载至屋面或地面支架基础的核心受力构件，这款2.5mm壁厚的铝合金安装导轨，正是针对户用光伏、工商业厂房屋顶光伏的安装场景开发的结构件。从截面设计来看，导轨采用对称H型带双侧卡槽的结构，外侧的两道内凹卡槽用于匹配光伏组件的压块固定结构，安装时无需在导轨上额外打孔，只需将中压块、边压块的卡头滑入卡槽内，调整到对应组件边框位置后拧紧螺栓即可完成固定，相比传统C型导轨，双侧卡槽的设计允许在导轨两侧同时固定组件，大幅提升排布调整的灵活性，也能适配不同厚度的光伏组件边框。导轨的壁厚控制在2.5mm，是经过荷载验算后的选型结果，常规屋面光伏项目中，

　　该壁厚的6063-T5铝合金导轨，单米承重可满足常规风压、雪压区域的荷载要求，既不会因为壁厚过薄导致受力后出现弯折变形，也不会因为壁厚过大造成材料成本浪费、增加屋面的额外荷载。导轨的内腔设计有加强筋结构，沿型材长度方向一体挤出成型，提升了截面的抗扭、抗弯性能，在组件安装完成后，即使遇到极端大风天气产生的掀力，导轨也不会出现截面变形导致压块滑脱的问题。安装边界方面，这款导轨的标准截面宽度适配市面上绝大多数的光伏支架连接件，无论是屋面彩钢瓦的夹具连接，还是地面支架的角码连接，都能直接匹配，不需要额外定制转接件；导轨的卡槽尺寸经过公差控制，压块滑入时的阻尼适中，既不会因为间隙过大导致压块晃动，也不会因为间隙过小造成滑动卡滞，

　　影响现场安装效率。从实际使用场景来看，这类导轨除了用于常规晶硅光伏组件的安装，也可适配薄膜组件、光伏阳光房的龙骨搭建，部分场景下还可作为线缆走线的支撑槽，将光伏直流线缆嵌入导轨内腔的空余空间，省去额外的线槽安装工序，优化屋面的布线整洁度。设计过程中针对型材的挤出工艺做了优化，截面的转角处均采用圆角过渡，避免挤出过程中出现应力集中导致的型材变形，同时也避免安装过程中尖锐边角划伤施工人员或组件线缆。导轨的连接采用内置对接件的方式，两根导轨对接时将同截面的铝合金对接芯插入两根导轨的内腔，拧紧顶丝即可完成长度拼接，拼接处的平整度误差控制在1mm以内，不会出现高低差导致组件安装时受力不均产生隐裂。在屋面安装场景下，该导轨的防腐性能完全满足户外25年的使用要求，铝合金表面的自然氧化膜可抵御雨水、紫外线的侵蚀，不需要额外做喷漆或镀锌处理，相比钢制导轨重量更轻，单人即可搬运长段导轨完成屋面排布，大幅降低施工的人力成本。
