太阳能电池板安装端夹固定结构设计

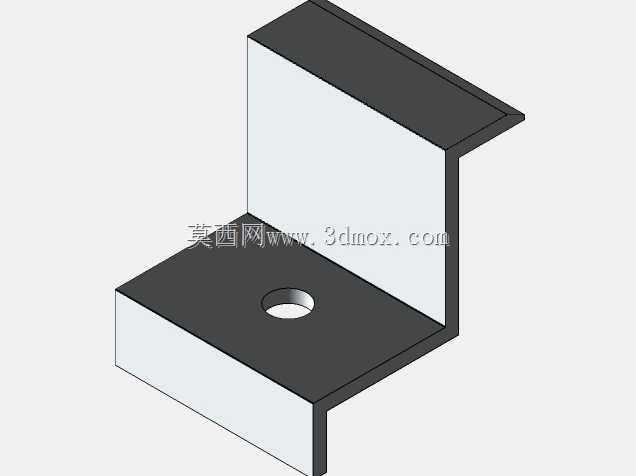

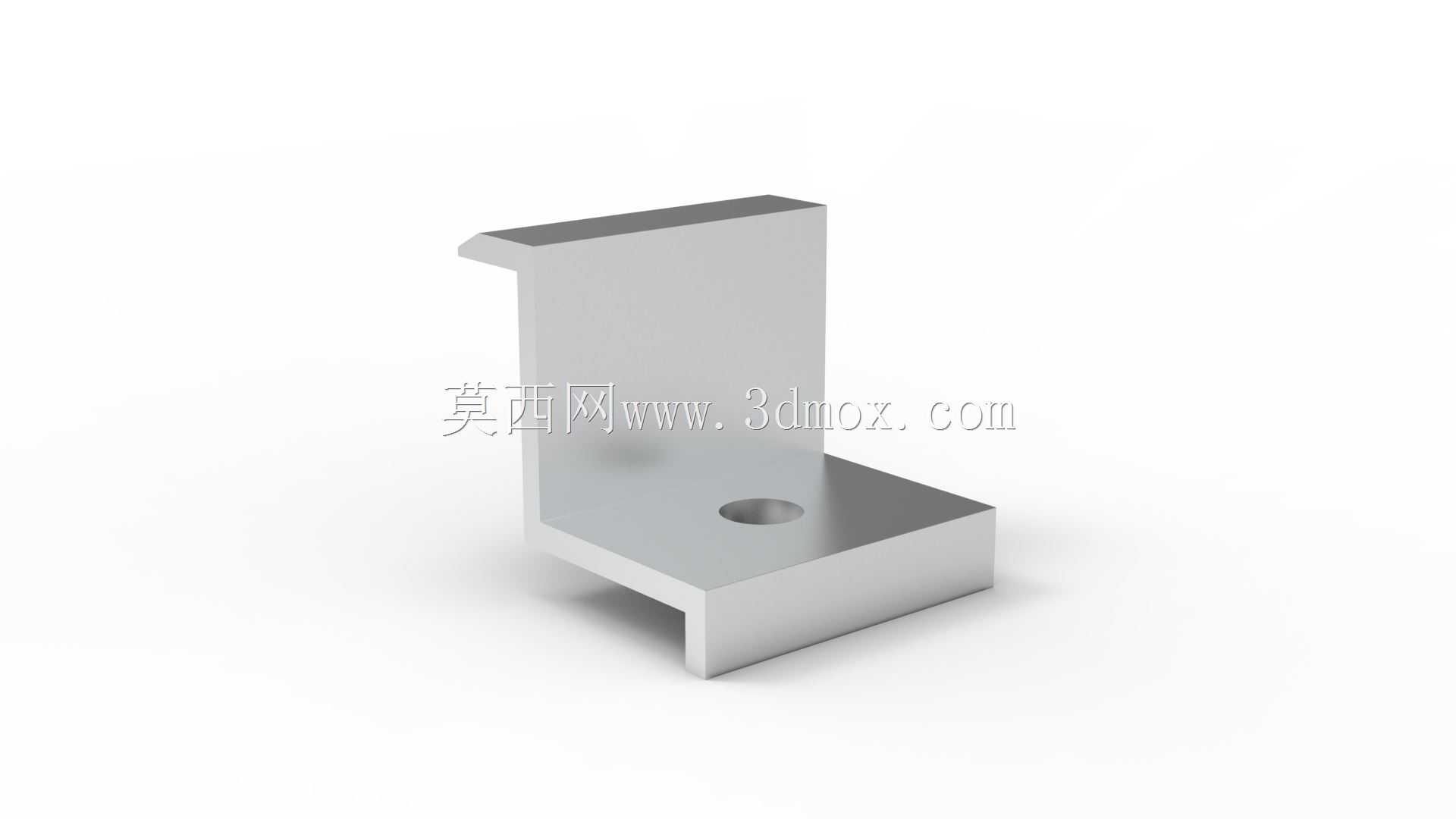

　　在分布式光伏电站的现场安装作业中，这类端夹是排布在光伏组件阵列边缘的核心固定零件，主要承担最外侧电池板的侧向限位与压紧作用，区别于阵列中间使用的中夹，端夹仅需单侧设置压接边，适配单块组件边框的压紧需求，避免边缘组件在长期户外使用中出现侧向滑移、翘起的问题。从结构设计逻辑来看，该零件采用一体化折弯成型的钣金结构，整体呈L型布局，竖直边向上延伸形成压接挡边，水平边作为承载底座，底座上预留的安装孔用于和下方的光伏支架导轨完成锁紧固定，折弯处做了小圆弧过渡处理，既可以避免钣金加工过程中出现应力集中开裂的问题，也能消除安装时尖锐边角划伤组件边框、施工人员手套的隐患。实际选型时需要注意安装边界的匹配：压接边的内侧面到底座上表面的垂直高度，

　　要和所选用的太阳能电池板铝边框厚度完全适配，压接边的水平伸出长度需要覆盖边框的压接唇边，同时不能遮挡电池板的有效受光区域；底座上的安装孔孔径要适配配套T型螺栓的直径，孔位到折弯边的距离要和导轨的卡槽宽度匹配，保证螺栓锁紧时端夹不会出现偏移，能够均匀压紧边框。这类端夹在实际应用中，除了常规的屋顶分布式光伏场景，也可用于地面光伏电站、光伏车棚、BIPV建筑一体化项目的组件边缘固定，材质通常选用铝合金或者镀锌钢板，兼顾结构强度与户外抗腐蚀能力，安装时无需复杂的焊接工序，仅需通过螺栓锁紧即可完成固定，能够大幅提升现场施工的效率。设计这类零件的三维模型时，需要重点核对折弯系数的设置，保证折弯后各尺寸的公差控制在合理范围内，

　　安装孔的位置要预留足够的调节余量，适配现场安装时可能出现的组件排布微小偏差，压接面的平面度需要满足要求，避免锁紧后出现局部应力集中压坏组件边框的情况，同时竖直压边的顶部做了小角度的外翻折边，既可以提升压边的结构强度，也能引导组件顺利滑入安装位，降低现场安装的对位难度。
