太阳能光伏安装用中夹连接构件

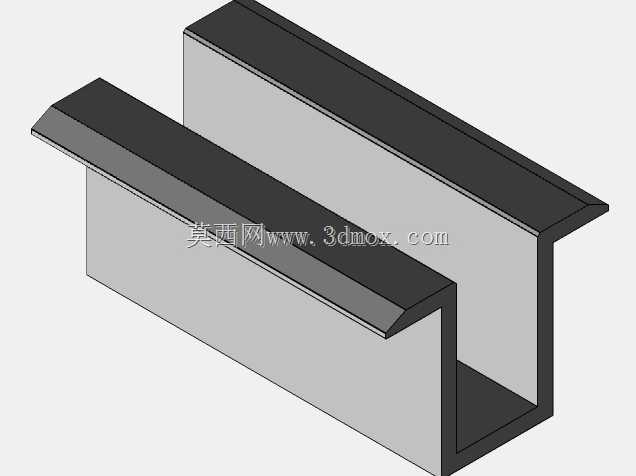

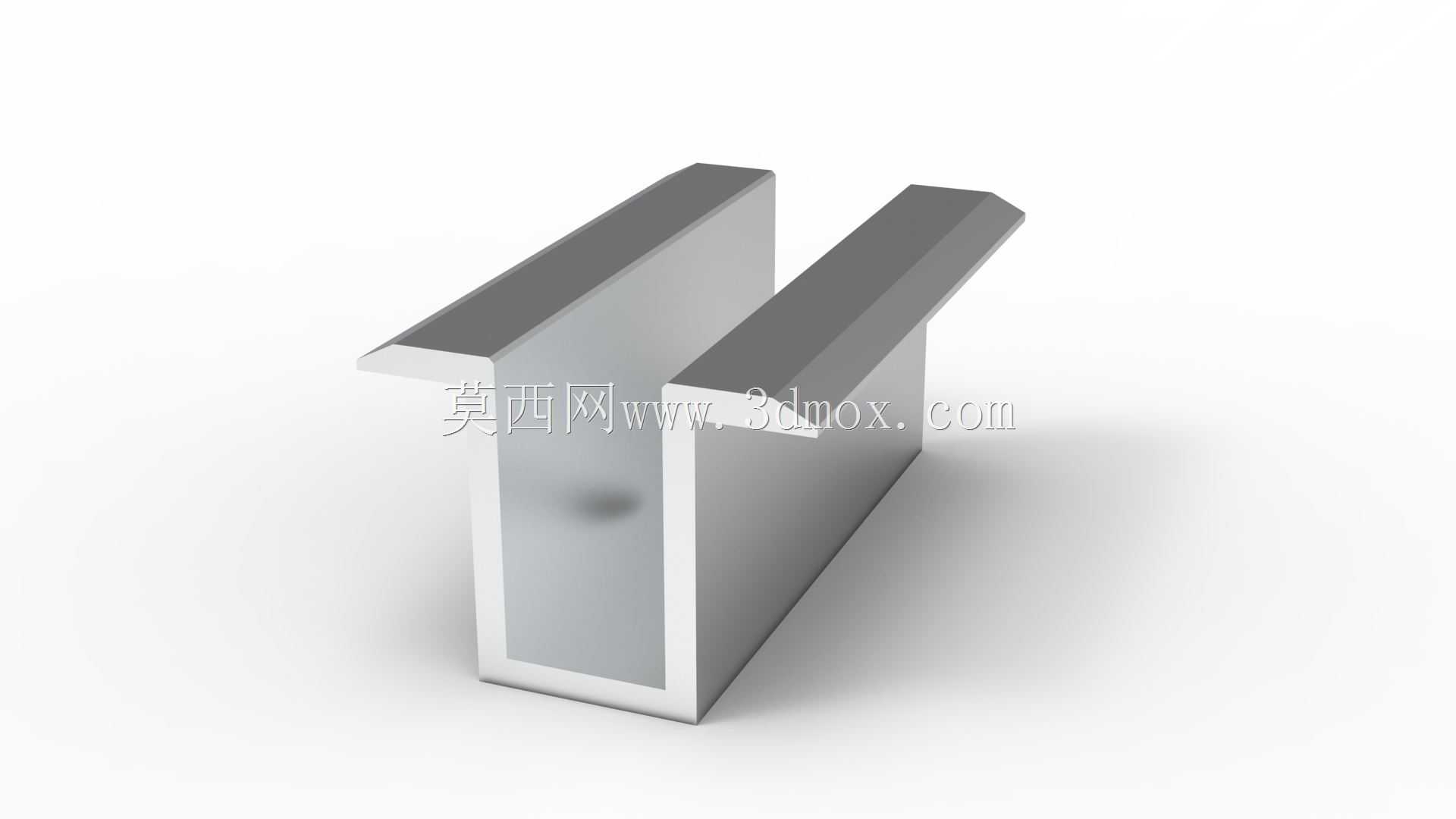

　　在分布式光伏电站的现场安装作业中，这类中夹构件是光伏组件排布固定环节的核心受力连接件，主要应用于同排相邻两块光伏组件的边框衔接位置，承担组件侧向限位、压紧固定以及荷载传递的作用，区别于边夹仅用于排组最外侧的固定场景，中夹需要同时兼顾两侧组件的压紧力平衡，避免单侧受力导致的组件边框变形或者密封胶条受压不均出现渗水隐患。从结构设计逻辑来看，该构件采用对称式U型卡槽结构，卡槽的内槽宽度匹配常规光伏组件铝合金边框的翻边厚度，槽口做了微小的导入倒角，现场安装时无需额外对位调整，顺着边框翻边推入即可快速卡入预设位置，降低高空作业的操作难度。构件的立板与卡槽采用一体化折弯成型工艺，没有额外的焊接拼接缝，

　　避免长期户外使用过程中焊缝位置出现锈蚀断裂的问题，立板上预留的沉头安装孔位，适配光伏支架常用的T型螺栓规格，安装时螺栓头可完全沉入沉孔内，不会突出构件表面剐蹭组件背板的绝缘层。从安装边界尺寸来看，该中夹的卡槽深度适配25mm-40mm厚度区间的常规晶硅组件边框，构件整体高度控制在不超出组件边框上沿5mm的范围，不会在组件表面形成局部阴影遮挡，避免热斑效应影响组件发电效率。在实际工况适配性上，该构件的压紧面做了细密的防滑齿纹设计，当螺栓达到额定锁紧扭矩时，齿纹会轻微嵌入铝合金边框的氧化层表面，增大接触摩擦力，即便在沿海强风区域或者高海拔大风载荷场景下，也不会出现组件滑移错位的问题。设计过程中特意规避了多余的突出结构，

　　构件所有外露棱边都做了R1.5的圆角钝化处理，一方面避免安装过程中划伤作业人员的手部或者组件线缆绝缘层，另一方面也能减少户外风沙环境下的棱角积灰，降低长期使用后的电化学腐蚀风险。这类中夹在排布时需要对应支架的檩条安装位置，单块组件的长边侧通常需要配置2-3个中夹配合固定，配合边夹形成完整的组件压紧体系，能够将组件承受的风荷载、雪荷载均匀传递到下部的支架檩条结构上，保障整个光伏阵列的结构稳定性。
