M8规格200A大电流接线端子结构设计

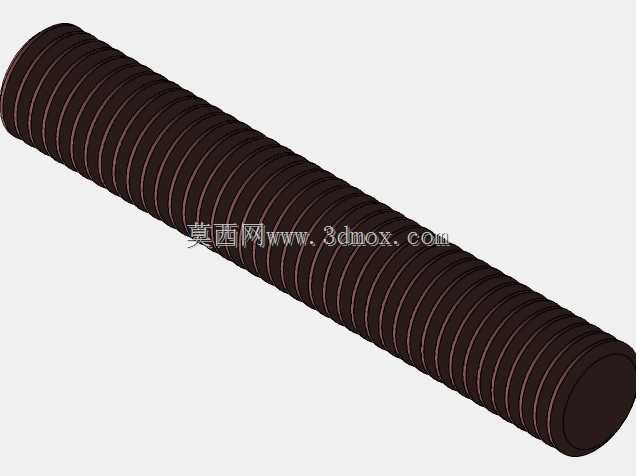

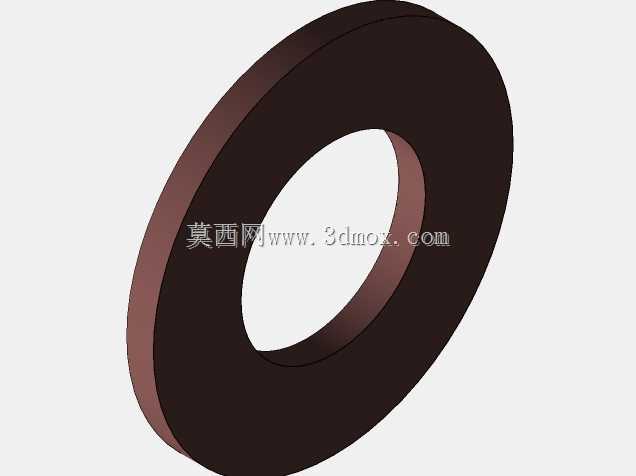

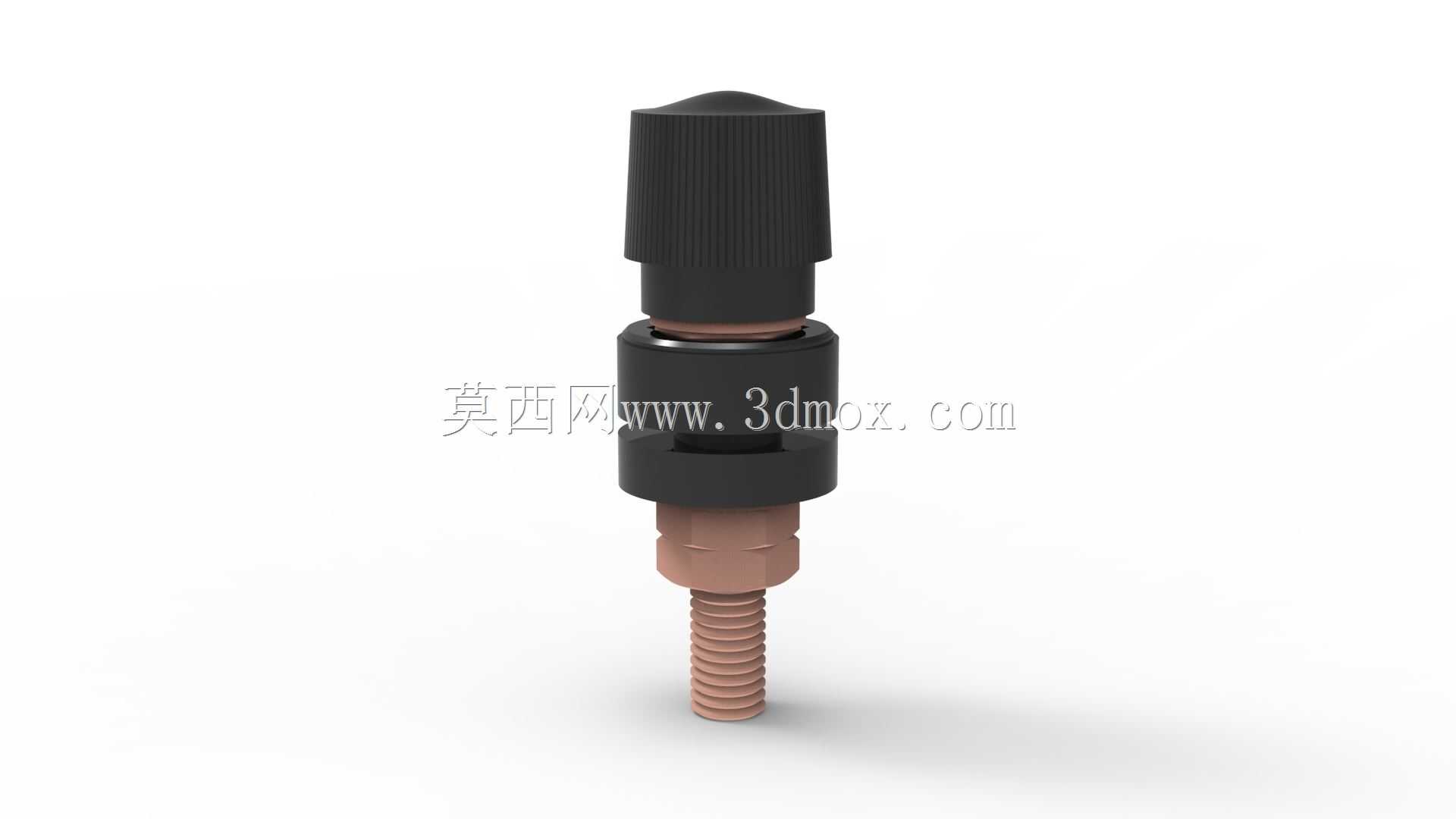

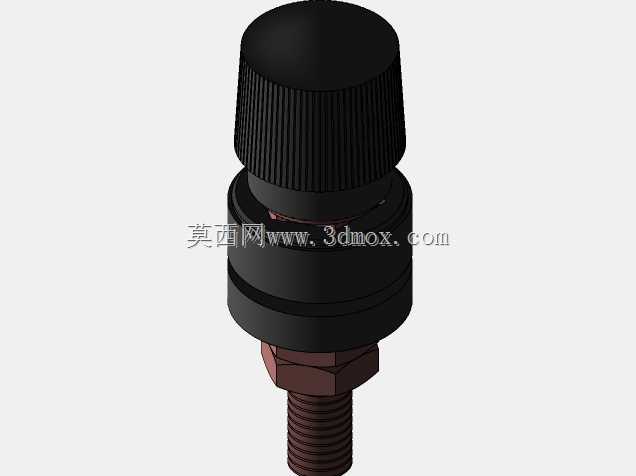

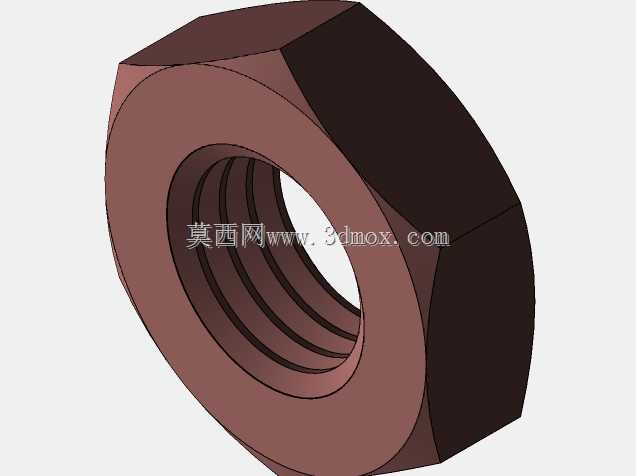

　　这款M8规格的200A接线柱，是面向大电流回路连接场景开发的接插连接件，在工业测试电源、大功率充放电设备、逆变焊机、储能变流柜这类需要持续承载百安级电流的设备中应用十分广泛，核心作用是实现设备内部主回路与外部线缆的可靠导通，同时兼顾装拆便捷性与连接稳定性。从结构设计逻辑来看，整体采用同轴分层布局，下部为M8规格的铜质外螺纹段，螺纹长度适配常规1.5-3mm厚度的设备面板安装需求，安装时仅需在面板开设对应直径的过孔，从面板内侧穿出螺杆后搭配配套铜螺母与防松垫圈即可完成主体固定，无需额外设计复杂的安装卡扣或定位结构，适配绝大多数电力电子设备的面板安装场景，安装边界清晰，不会与面板内侧的走线、功率器件产生空间干涉。

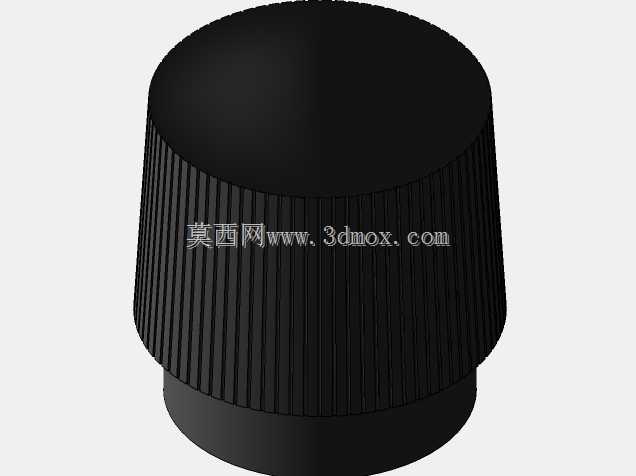

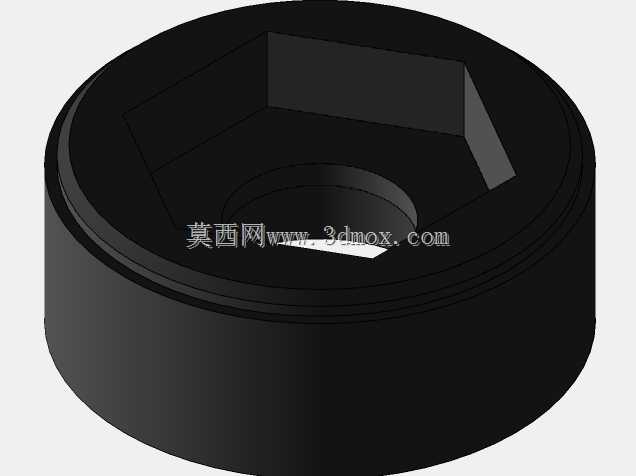

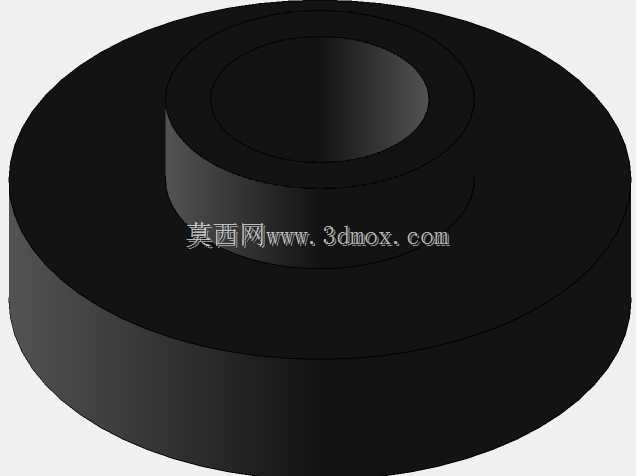

　　中部的六角限位台是整个结构的受力基准，拧紧安装螺母时可通过扳手卡持该部位防止主体跟转，同时六角台上方的绝缘隔层直接贴合面板外侧，实现带电铜件与金属面板之间的电气隔离，避免出现面板带电的安全隐患。上部的旋钮采用带竖向防滑纹路的绝缘材质制作，旋钮内部设置压接结构，接入外部线缆时，剥除线缆端部绝缘层后将线芯插入接线孔，旋转上部旋钮即可带动内部压块下行，将线芯牢牢压紧在铜质基座上，无需额外压接冷压端子，现场接线效率更高，同时绝缘旋钮可保证操作人员接线、拆线时不会直接接触带电部位，满足高压大电流场景的操作安全要求。材质选型上，所有导通部位均采用紫铜基材制作，表面做镀镍处理，既保证大电流导通时的低接触电阻，避免长期满负荷运行时出现接头发热问题，

　　又能提升铜件的抗氧化能力，延长在潮湿、多粉尘工业环境下的使用寿命；外部绝缘件采用耐温阻燃的工程塑料注塑成型，可承受长期120℃的工作温度，即使接头出现短时过载发热也不会出现绝缘熔化、变形问题。结构设计时充分考虑了防松需求，旋钮与基座之间设置了阻尼卡簧，设备运行过程中出现振动时旋钮不会自行松脱导致接线脱落，同时压接部位的接触面做了滚花处理，增大与线芯的接触摩擦力，大电流拉扯线缆时也不会出现线芯脱出的问题。整体径向最大尺寸控制在16mm以内，面板上的安装孔距仅需预留20mm即可并排布置多个同规格接线柱，不会出现相邻接头之间的电气间隙不足问题，适配多回路大电流输出设备的密集布线需求。
