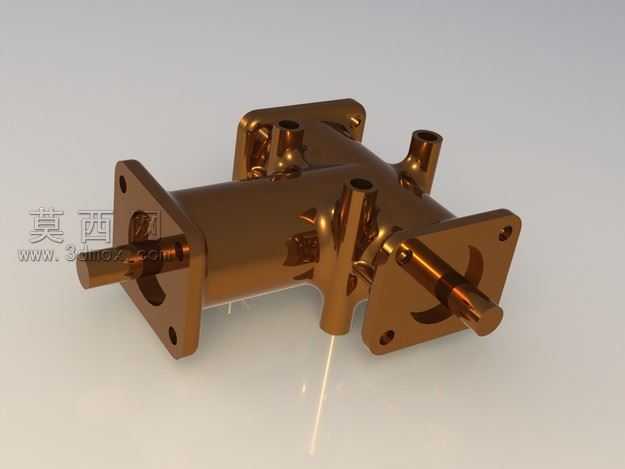

R3100-M圆锥齿轮传动组件三维结构设计

本作品为R3100-M圆锥齿轮配套的传动组件三维建模成果，建模过程依托专业三维设计软件完成，全程遵循机械设计通用规范与齿轮传动的精度要求。建模初期先梳理圆锥齿轮传动的核心参数，匹配组件的安装定位基准，先完成壳体基体的轮廓构建，通过拉伸、切除、倒角等基础特征命令搭建主体框架，针对壳体上的安装法兰面，严格按照安装孔位的分布尺寸做阵列处理，保证孔位同轴度、法兰面平面度符合实际装配要求。针对内置的圆锥齿轮啮合结构，建模时严格计算节锥角、模数、齿顶高系数等核心齿轮参数，通过参数化齿形绘制生成渐开线齿廓，再沿锥面引导路径扫描生成完整轮齿，保证啮合侧隙、接触斑点的设计合理性，还原圆锥齿轮相交轴传动的结构特性。组件上的伸出轴部分做了轴肩、键槽的细节还原，对应轴承安装位的尺寸公差在建模时预留了装配余量，壳体上的加强筋结构按照受力分析结果做厚度优化，既保证整体结构刚性，又控制组件整体重量。渲染阶段采用金属哑光材质模拟铸铁壳体的质感，对轴类、齿轮类运动部件赋予合金钢材质，调整材质粗糙度、反光度参数区分不同加工面的工艺特征，添加柔和的环境光与定向补光，清晰呈现内部啮合结构与外部安装结构的细节，避免阴影遮挡关键装配关系。设计过程中兼顾了组件的装配工艺性，所有棱角处均做了符合机械加工要求的倒角处理，安装面的避让槽、密封槽结构都做了完整还原，可直接用于装配模拟、工程图生成、运动仿真等后续工作，能够为圆锥齿轮传动机构的设计优化、教学演示提供精准的三维数字模型支撑。
