竞速型固定翼无人飞行器结构设计方案

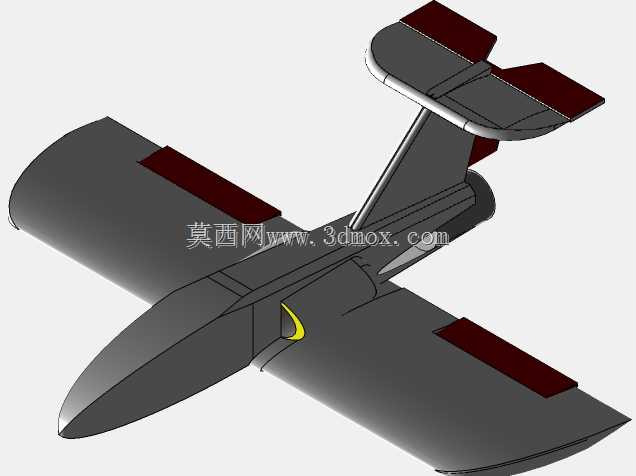

　　这款竞速类固定翼无人飞行器的结构设计，核心瞄准低空短距竞速、高速航线巡检两类核心应用场景，在气动布局与结构边界上做了针对性的平衡优化。从实际使用需求出发，这类飞行器需要在狭窄的低空竞速赛道中完成高速过弯、急跃升、快速改平等机动动作，同时在巡检场景下要能抵抗低空紊流的干扰，保持飞行姿态稳定，因此整体气动设计没有采用常规长航时无人机的大展弦比机翼，而是选择了小展弦比的流线型融合机身设计，机头做了尖锐的锥形修型，最大限度降低高速飞行时的压差阻力，机身中段预留了动力舱、飞控设备舱与电池舱的安装空间，舱段边界做了阶梯式限位结构，避免设备在大过载机动时出现窜动。

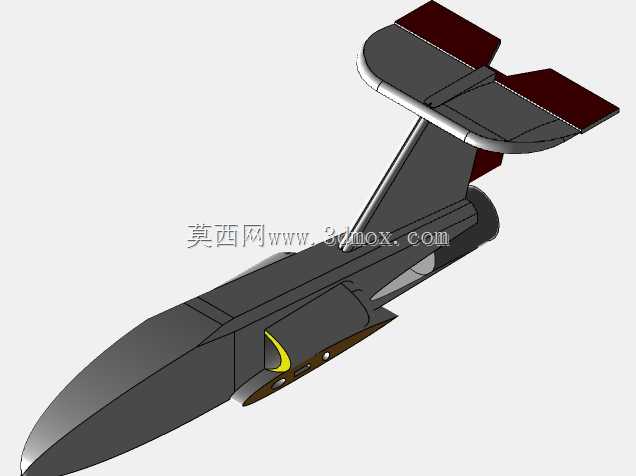

　　尾翼部分采用了高置T型尾翼布局，水平尾翼设置在垂直尾翼顶端，能够有效避开机翼下洗气流的干扰，在大迎角飞行状态下依然能保持足够的舵效，垂直尾翼与水平尾翼的后缘均预留了舵面安装的铰接位，可匹配常规微型舵机的安装尺寸，舵面偏转角度范围按照竞速飞行的需求设置为正负25度，既满足高速飞行时的细微姿态调整，也能在急转弯时提供足够的操纵力矩。机身下部设置了一体化的滑橇式起落结构，没有采用复杂的轮式起落架，一方面降低整机结构重量，另一方面也能适应草地、硬化路面等多种临时起降场地的需求，滑橇的前缘做了向上的圆弧过渡，避免起降过程中剐蹭地面造成结构损伤。

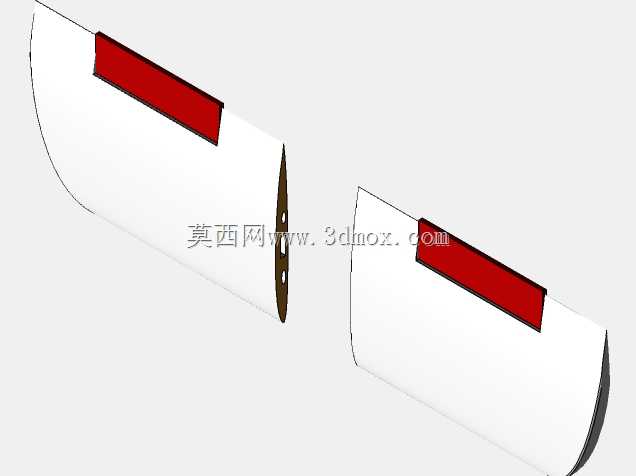

　　从安装边界来看，机身内部的设备舱按照常用的微型飞控、图传模块、动力电池的标准尺寸做了适配，舱内预留了走线槽与设备安装孔位，结构设计时将重心位置严格控制在机翼平均气动弦长的30%位置，确保飞行时的纵向静稳定性，不需要额外增加配重就能满足重心配平要求。机翼与机身采用插接式连接结构，拆装便捷，不需要额外工具就能完成机翼的拆卸与安装，方便外出作业时的携带与运输，机翼根部做了加强筋结构，能够承受10g以上的机动过载，避免高速急转弯时出现机翼结构变形甚至断裂的问题。整机的外形线条全部做了流线型过渡，没有突兀的结构凸起，在降低飞行阻力的同时，也能减少雷达反射截面积，兼顾部分特殊场景下的低可探测性需求。
