小型无人机V型尾翼结构设计方案

　　在小型低空无人机的结构设计环节，尾翼布局的选型直接决定了整机的操纵效率、飞行阻力与结构重量占比，V型尾翼作为常规平尾垂尾组合的替代方案，在轻小型固定翼无人机平台上的应用占比逐年提升。这类尾翼结构将传统水平安定面、垂直安定面的功能整合到两个呈V字形夹角的翼面之上，通过两个舵面的差动与同向偏转，同时实现俯仰操纵与航向操纵的功能，相比常规尾翼布局能够减少一组翼面与对应的舵机安装结构，有效降低尾部结构重量，同时减少尾翼带来的寄生阻力，提升无人机的巡航续航表现。

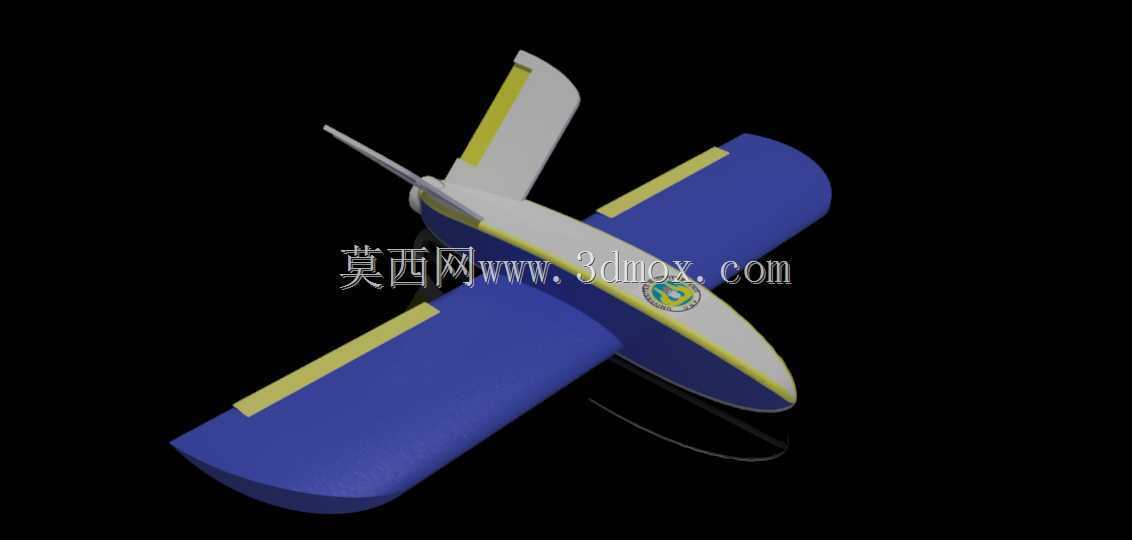

　　从实际应用场景来看，采用这类V型尾翼的小型固定翼无人机，多承担低空航测、边境巡检、农林植保作业等长航时飞行任务，尾部结构需要在飞行过程中承受舵面偏转带来的气动载荷，同时还要适配机身尾部的安装接口，保证尾翼与机身过渡段的气动连续性，避免尾部气流分离带来的操纵效率下降问题。设计过程中首先需要确定两个尾翼的夹角参数，夹角过小会导致航向安定性不足，飞行过程中容易出现偏航振荡，夹角过大则会损失俯仰操纵的效率，同时增大尾翼的结构尺寸，提升不必要的结构重量，通常针对起飞重量在5kg级别的小型无人机，V尾的夹角设置在90度到110度区间内，能够兼顾两个轴向的操纵与安定性需求。

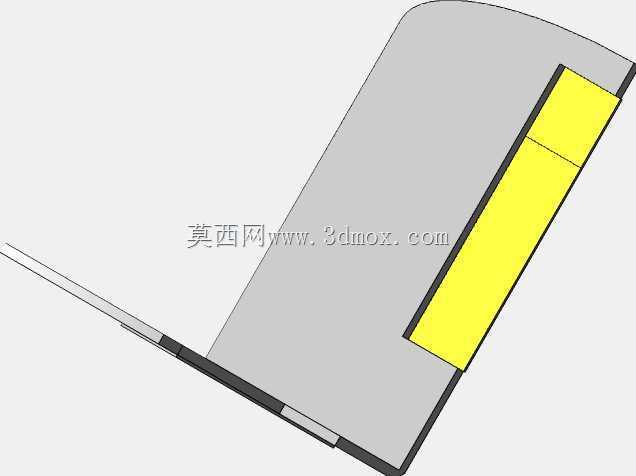

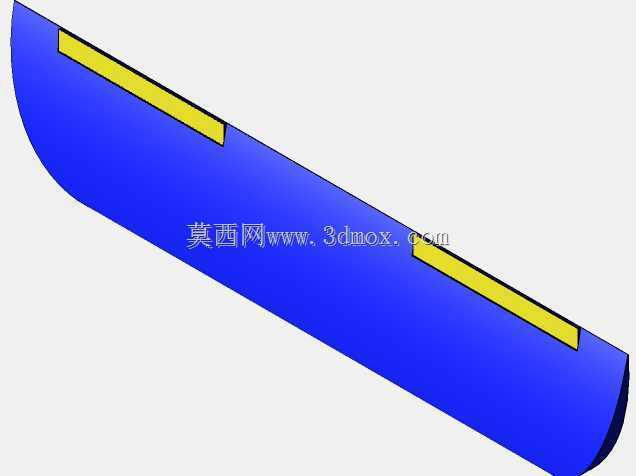

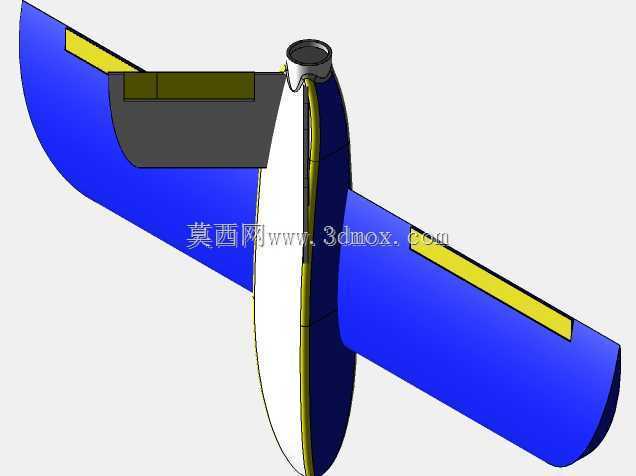

　　翼面的结构设计采用常规的梁式承力结构，主承力梁沿翼面展向布置，采用碳纤维层压结构保证足够的弯曲刚度，避免飞行过程中翼面出现过大的形变导致舵效偏差；翼面的翼型选择低雷诺数下升阻比表现优异的薄对称翼型，适配小型无人机低速飞行的气动特性，翼根位置设计有与机身尾部对接的安装法兰，通过快拆螺栓结构实现尾翼与机身的快速装配，方便外场作业过程中的部件更换与运输收纳。舵面与安定面之间采用合页式连接结构，舵面的偏转角度范围设置为正负20度，其中两个舵面同向偏转时提供俯仰操纵力矩，差动偏转时提供航向操纵力矩，舵机安装在机身尾部的舱段内，通过连杆结构驱动舵面偏转，避免舵机外露带来的额外阻力。

　　外形尺寸方面，单片尾翼的展长控制在机身长度的六分之一左右，根弦长度为机身尾部直径的1.2倍，梢弦长度为根弦的0.6倍，展弦比设置为2.5左右，保证翼面自身的刚度同时避免翼尖失速问题过早出现。安装边界上，尾翼安装位置需要避开机身尾部螺旋桨的滑流区域，避免螺旋桨滑流的不均匀气流持续冲击尾翼面，导致飞行过程中出现不必要的振动，同时尾翼的前缘与螺旋桨旋转平面的距离需要大于螺旋桨半径的1.5倍，防止桨叶断裂后击穿尾翼结构造成飞行事故。翼面表面的蒙皮采用轻木加碳纤维蒙皮的夹层结构，在保证表面气动外形精度的前提下尽可能降低结构重量，翼面的后缘设计有嵌入式的配重块，用于调整尾翼的重心位置，避免舵面在飞行过程中出现颤振问题。

　　在结构强度校核环节，需要针对俯冲拉起、侧风着陆等极端工况下的尾翼载荷进行仿真验证，保证主承力梁的弯曲应力、安装接口的剪切应力均在材料的许用应力范围之内，同时要考虑低温环境下材料性能下降的余量，适配高空飞行时的低温工况。尾翼与机身的对接位置设计有定位销结构，保证每次装配时尾翼的安装角保持一致，避免安装误差带来的飞行配平阻力增加，两个V尾的安装角对称度误差需要控制在0.5度以内，防止飞行过程中出现固定的偏航力矩，增加飞控系统的配平负担。此外，翼面表面设计有防静电涂层，避免高空飞行过程中静电积累对机载电子设备造成干扰，翼尖位置预留有航行灯的安装接口，可根据任务需求加装低功耗的LED航行灯，提升夜航作业时的飞行安全性。
